– Изместете измервателния уред по височина (чрез ста-

тива или при необходимост с подлагане), така че пресе-
чната точка на лазерните лъчи да попада точно върху
маркираната преди това точка

II

 на стената В.

– Без  да  променяте височината, завъртете уреда на 180 °.

Насочете го към стената А така, че вертикалната лазер-
на линия да преминава през маркираната преди това
точка

I

. Изчакайте измервателният уред да се нивелира

и маркирайте пресечната точка на лазерните лъчи на
стената А (точка

III

).

– Разликата

d

 между двете маркирани точки

I

 и

III

 на сте-

ната А дава действителното отклонение по височина на
измервателния уред.

Максимално допустимото отклонение d

max

 се изчислява

по следния начин:
d

max

= двойното разстояние между x 0,3 mm/m

Пример: при разстояние между стените 5 m отклонението
трябва да бъде не по-голямо от
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Следователно двете

маркирани точки трябва да са една от друга на разстояние
най-много 3 mm.

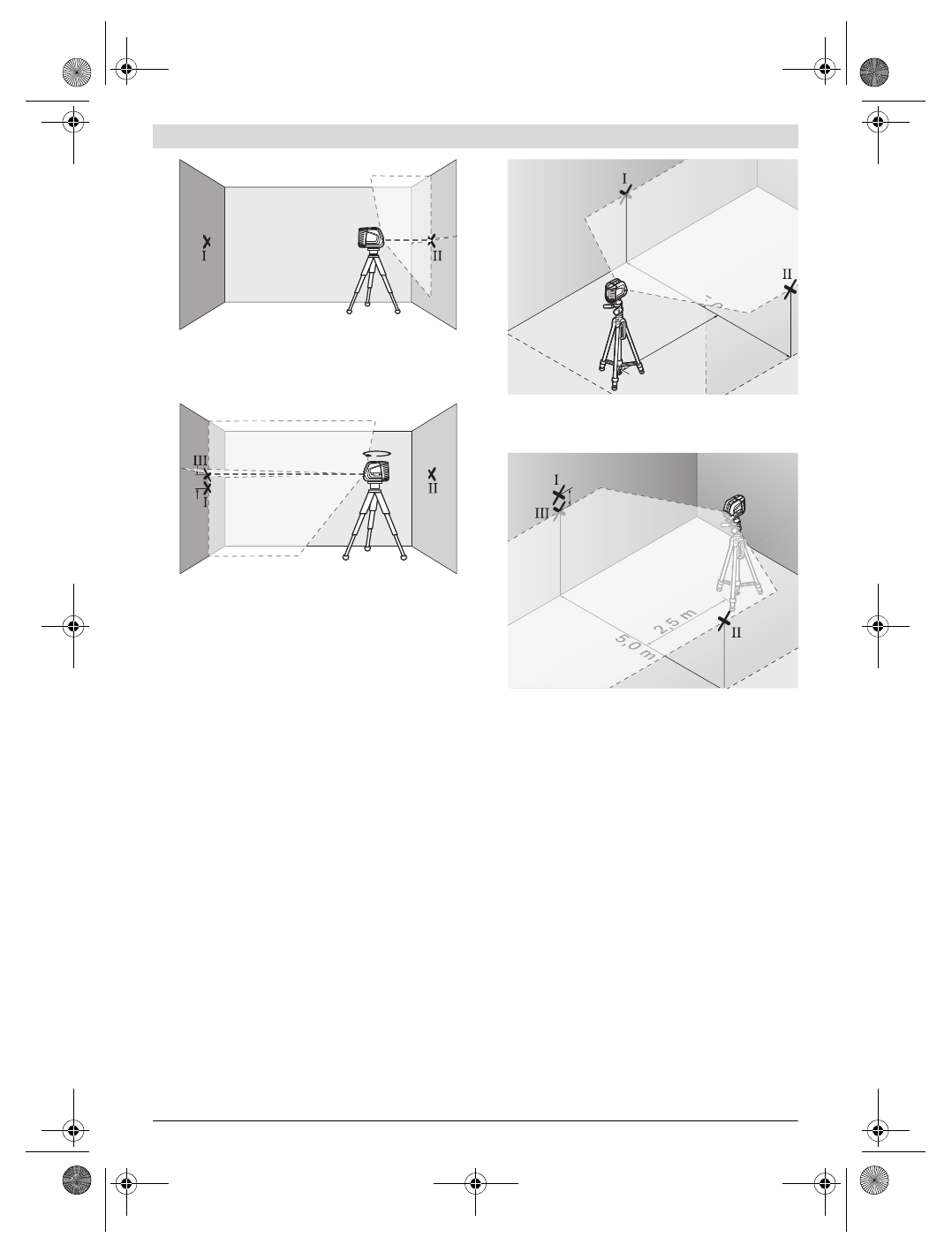

Проверка на точността на нивелиране на хоризонтал-
ната линия

За проверката се нуждаете от свободна площ от прибл.
5 x 5 m.

– Поставете  измервателния уред на твърда, равна по-

върхност в средата между стените А и В. Изчакайте из-
мервателният уред да се нивелира в режим хоризон-
тална линия.

– Маркирайте средата на лазерната линия на двете стени

на разстояние от лазерния уред по 2,5 m (точка

I

 на сте-

на А и точка

II

 на стена В).

– Завъртете измервателния уред на 180 °, поставете го на

разстояние 5 m и изчакайте да се нивелира.

– Изместете измервателния уред по височина (чрез ста-

тива или при необходимост с подлагане), така че среда-
та на лазерния лъч да попадне точно върху маркираната
преди това точка

II

 на стената B.

– Маркирайте на стената А средата на лазерната линия

като точка

III

 (точно над, респ. под точка

I

).

– Разликата

d

 на двете маркирани точки

I

 и

III

 на стената

А дава действителното отклонение на измервателния
уред спрямо хоризонталата.

Максимално допустимото отклонение d

max

 се изчислява

по следния начин:
d

max

= двойното разстояние между x 0,3 mm/m

Пример: при разстояние между стените 5 m отклонението
трябва да бъде не по-голямо от
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Следователно двете

маркирани точки трябва да са една от друга на разстояние
най-много 3 mm.

Проверка на точността на нивелиране във вертикално
направление

За проверката се нуждаете от отвор на врата, при която
(върху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
