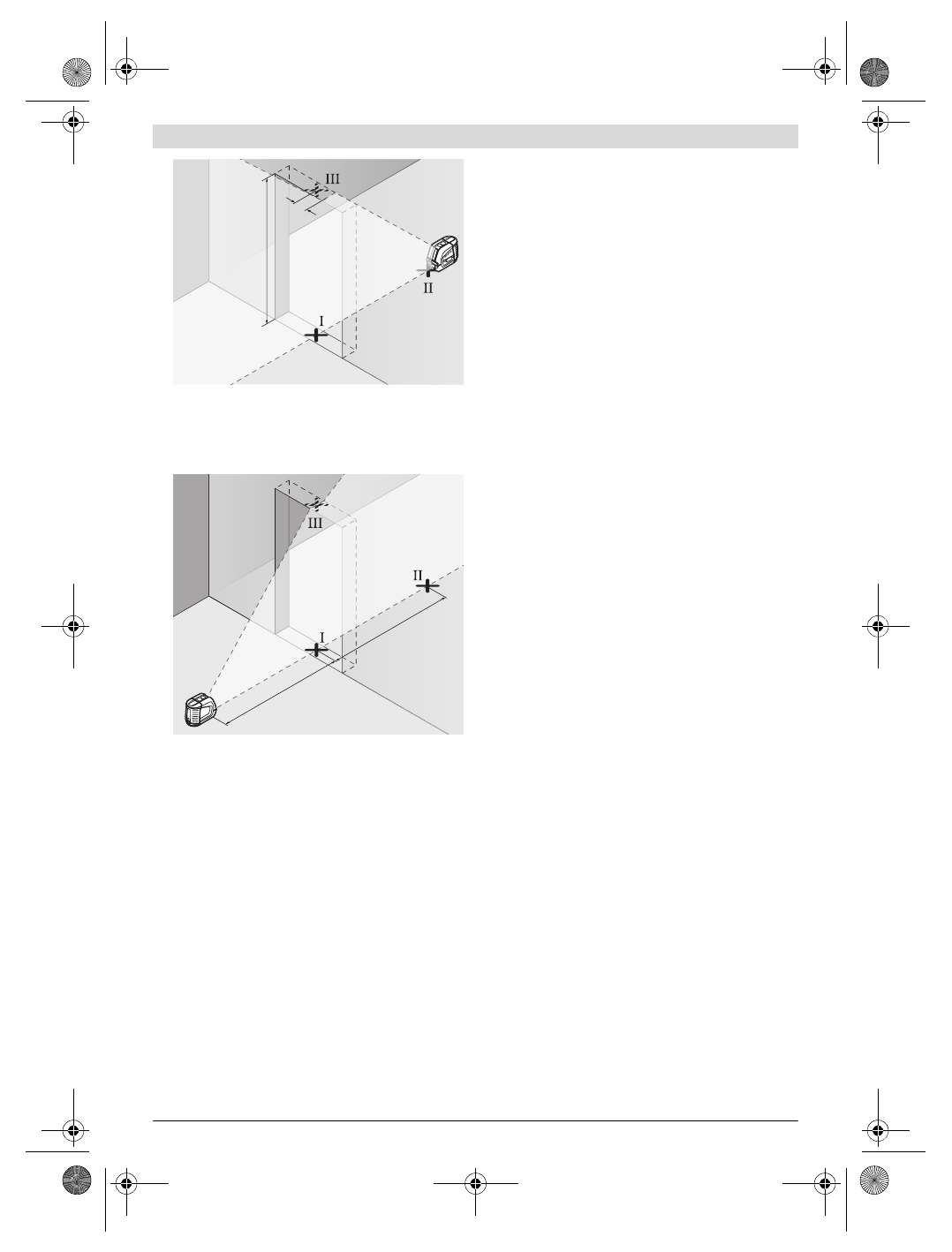

– Поставете  измервателния уред на 2,5 m от вратата вър-

ху твърда, равна повърхност (не върху статив). Изча-
кайте измервателния уред да се нивелира в режим на
кръстообразна линия и насочете лазерните лъчи към
отвора на вратата.

– Маркирайте средата на вертикалната лазерна линия на

пода на отвора на вратата (точка

I

), на разстояние 5 m

от другата страна на отвора на вратата (точка

II

), както

и на горния ръб на отвора на вратата (точка

III

).

– Поставете  измервателния уред на другата страна на от-

вора на вратата непосредствено зад точката

II

. Изча-

кайте измервателният уред да се нивелира и насочете
вертикалната линия така, че средата й да преминава
точно през точките

I

 и

II

.

– Разликата

d

 между точка

III

 и средата на лазерната ли-

ния на горния ръб на отвора на вратата дава действи-
телното отклонение на измервателния уред от верти-
кално направление.

– Измерете височината на отвора на вратата.

Максимално допустимото отклонение d

max

 можете да из-

числите, както следва:
d

max

= двойната височина на отвора на вратата x 0,3 mm/m

Пример: при височина на отвора на вратата 2 m е допусти-
мо максимално отклонение
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Следователно двете

маркирани точки трябва да са на разстояние една от друга
най-много 1,2 mm.

Указания за работа



Маркирайте винаги точно средата на лазерната ли-
ния.

Широчината на лазерната линия се променя с раз-

стоянието.

Работа с плоча за прецизно насочване

С помощта на плочата за прецизно насочване

12

 можете

да насочите измервателния уред успоредно на референт-
на линия или да насочите вертикалната лазерна линия под
ъгъл 45 ° или 90 ° спрямо референтна линия.

Поставете гнездото за захващане към статив

6

 на измерва-

телния уред на щифта

16

 на плочата за прецизно насочва-

не. Поставете го на плочата за прецизно насочване така,
че средата на перпендикулярния лазерен лъч (в за-
висимост от желания ъгъл) да преминава през маркиров-
ката

13

,

14

 или

15

.

Ориентирайте плочата за прецизно насочване

12

 с помо-

щта на съответните маркировки

13

,

14

 или

15

 спрямо же-

ланата референтна линия.

Работа с мерителната плочка (допълнително приспосо-
бление) (вижте фигури E

–

F)

С помощта на мерителната плочка

20

 можете да пренесе-

те лазерния маркер на пода, респ. височината на лазер-
ния лъч на стенета.

С помощта на нулевото поле и скалата можете да измерите
отклонението спрямо желаната височина и лесно да го на-
несете на друго място. С това отпада необходимостта от
прецизно настройване на измервателния уред на височи-
ната, която трябва да нанесете.

Мерителната плочка

20

 има отразяващо покритие, което

подобрява видимостта на лазерния лъч на голямо разстоя-
ние, респ. при силна слънчева светлина. Усилването на
яркостта на лазерния лъч може да се забележи само ако
наблюдавате мерителната плочка по направление, успо-
редно на лазерния лъч.

Работа със статив (допълнително приспособление)

Стативът предлага стабилно монтиране с възможност за
регулиране на височината. Навийте винта с резба 1/4" в
резбовия отвор

6

 и го фиксирайте със застопоряващия

винт на статива.

Работа с лазерен приемник (допълнително приспосо-
бление) (вижте фигура G)

При неблагоприятни светлинни условия (светла среда, не-
посредствено греещи слънчеви лъчи) и на големи разсто-
яния за по-добра видимост на лазерните лъчи използвайте
лазерния приемник

21

. При работа с лазерен приемник

включвайте функцията «Пулсиране» (вижте «Функция
«Пулсиране»», страница 141).

Очила за наблюдаване на лазерния лъч (допълнително
приспособление)

Очилата за наблюдаване на лазерния лъч филтрират окол-
ната светлина. Така червената светлина на лазерния лъч
се възприема по-лесно от окото.

2,5 m

2,5 m

2 m

d
