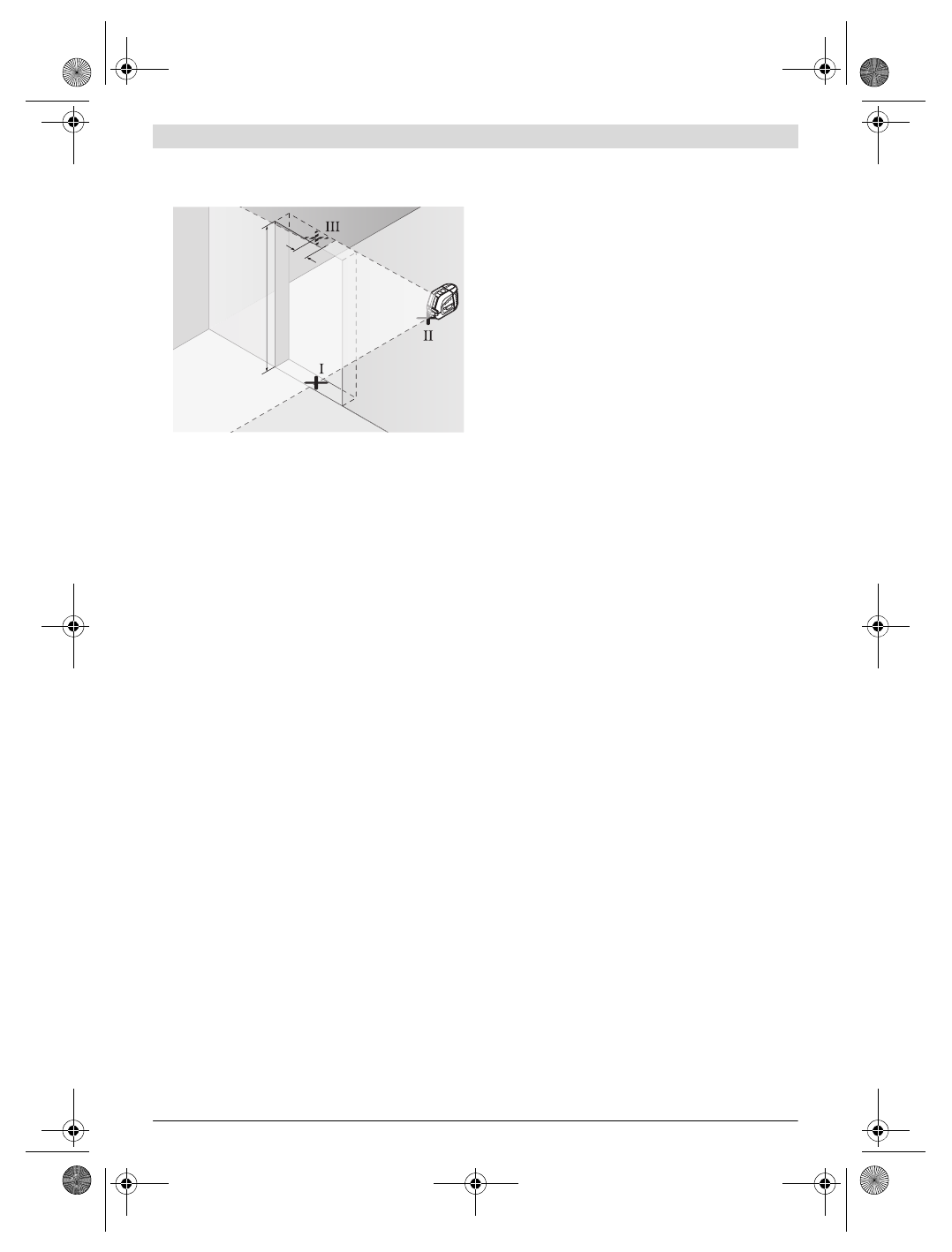

– Merkitse pystysuoran laserlinjan keskipiste oviaukon latti-

aan (piste

I

), 5 m etäisyydelle oviaukon toisella puolella

(piste

II

), sekä oviaukon yläreunaan (piste

III

).

– Aseta mittaustyökalu oviaukon toiselle puolelle heti pis-

teen

II

 taakse. Anna mittaustyökalun suorittaa tasaus ja

suuntaa pystysuora laserlinja niin, että sen keskipiste kul-
kee täsmälleen pisteiden

I

 ja

II

 läpi.

– Erotus

d

 pisteen

III

 ja laserlinjan keskipisteen välillä oviau-

kon yläreunassa muodostaa mittaustyökalun todellisen
poikkeaman pystysuorasta.

– Mittaa oviaukon korkeus.

Suurimman sallitun poikkeaman d

max

 lasket seuraavasti:

d

max

= oviaukon kaksinkertainen korkeus x 0,3 mm/m

Esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallit-
tu poikkeama d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm  olla.  Mer-

kit saavat olla korkeintaan 1,2 mm toisistaan.

Työskentelyohjeita



Käytä aina vain laserlinjan keskipistettä merkintää var-
ten.

Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely suuntauslevyn kanssa

Suuntauslevyn

12

 avulla voit suunnata mittaustyökalun ver-

tailulinjaan tai osoittaa laserlinjan 45 ° tai 90 ° kulman vertailu-
linjaan nähden.

Aseta mittaustyökalun jalustan kiinnityskierre

6

 suuntausle-

vyn tappiin

16

. Aseta se suuntauslevylle niin, että pystysuora

laserlinja (riippuen halutusta kulmasta) kulkee keskellä suun-
tausapua

13

,

14

 tai

15

.

Kohdista suuntauslevy

12

 vastaavien suuntausapujen

13

,

14

tai

15

 avulla haluttuun vertailulinjaan.

Työskentely vastaanottolevyn kanssa (lisätarvike)
(katso kuvat E – F)

Mittauslatan

20

 avulla voidaan siirtää lasermerkintä lattiaan

tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siir-
tymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus-
työkalun täsmällinen asetus siirrettävälle korkeudelle pois.

Vastaanottolevyssä

20

 on heijastava pinnoite, joka edistää la-

sersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa
auringonvalossa. Kirkkauden parannuksen huomaa vain, kun
katsot mittauslattaa lasersäteen suunnasta.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on sää-
dettävissä. Aseta mittaustyökalun jalustakiinnitys

6

 jalustan

1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Työskentely laservastaanottimella (lisätarvike)
(katso kuva G)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suo-
ra auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää la-
servastaanotinta

21

 laserlinjojen parempaa paikallistamista

varten. Käynnistä pulssitoiminto, kun työskentelet laservas-
taanottimen kanssa (katso ”Pulssitoiminto”, sivu 72).

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin
silmä näkee laserin punaisen valon kirkkaampana.



Älä käytä lasertarkkailulaseja suojalaseina.

Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-
vät kuitenkaan suojaa lasersäteeltä.



Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-
kenteessä.

Lasertarkkailulasit eivät anna täydellistä

UV-suojaa, ja ne alentavat värien erotuskykyä.

Työesimerkkejä (katso kuvat H – K)

Pohjalevyn asetus 45 ° kulmaan (katso kuva J)

Aseta mittaustyökalun jalustan kiinnityskierre

6

 suuntausle-

vyn tappiin

16

. Aseta se suuntauslevyn

12

 keskimmäiselle ko-

hotukselle niin, että pystysuora laserlinja kulkee keskellä
suuntausapua

15

. Kodista sitten suuntauslevy suuntausavulla

13

 tai

14

 vertailulinjaan.

Ristilinja- tai pystysuorassa käytössä, pystysuora laserlinja
muodostaa lattiassa 45 ° kulman vertailulinjaan nähden.
Suuntaa pohjalevyt pitkin tätä linjaa.

Lattiapisteen (luoti) siirto kattoon (katso kuva K)

Piirrä kaksi keskenään suorassa kulmassa olevaa ristikkäistä
linjaa sen pisteen läpi, jonka tahdot siirtää kattoon. Aseta
suuntauslevy

12

 linjaristin päälle ja suuntaa suuntausapujen

13

 ja

14

 avulla linjaristiin.

Aseta mittaustyökalun jalustan kiinnityskierre

6

 suuntausle-

vyn tappiin

16

. Aseta se suuntauslevyn jommallekummalle

ulommaiselle kohotukselle niin, että pystysuora laserlinja kul-
kee keskellä suuntausapua

13

 tai

14

. Valitse pystysuora käyt-

tö ja merkitse sen linjan keskipiste, joka kulkee mittaustyöka-
lun yli, kattoon.

Kierrä mittaustyökalu suuntauslevyssä 90 °. Varo liikuttamas-
ta suuntauslevyä. Merkitse vaaituksen jälkeen pystysuoran la-
serlinjan risteyspiste jo merkityn linjan kanssa. Kahden linjan
risteyspiste on siirretty kantapiste.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittaustyökalu ainoastaan suojataskussa

17

tai laukussa

18

.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.
