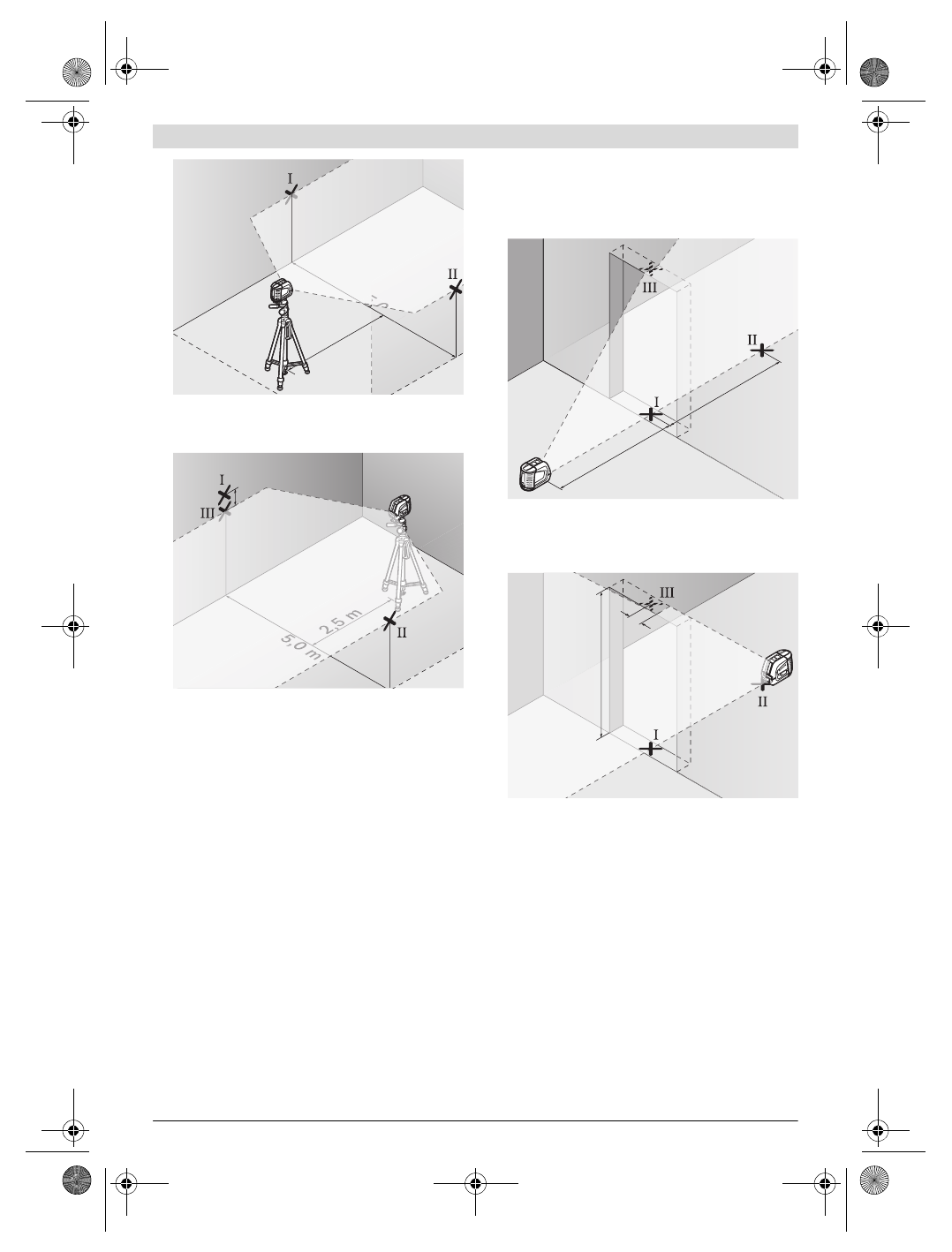

– Alla distanza di 2,5 m dallo strumento di misura, marcare

dunque sulle due pareti il centro della linea laser (punto

I

sulla parete A e punto

II

 sulla parete B).

– Installare lo strumento di misura ad una distanza di 5 m,

ruotarlo di 180 ° e sottoporlo ad operazione di livellamento.

– Regolare lo strumento di misura in altezza in modo tale

(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il centro della linea laser arrivi precisa-
mente sul punto

II

 precedentemente marcato sulla parete

B.

– Marcare sulla parete A il centro della linea laser come pun-

to

III

 (in posizione perpendicolare, sopra oppure sotto il

punto

I

).

– Dalla differenza

d

 dei due punti marcati

I

 e

III

 sulla parete

A risulta l’effettiva deviazione dello strumento di misura
dalla linea orizzontale.

Il calcolo della deviazione massima ammessa d

max

 si effettua

come segue:
d

max

= doppia distanza delle pareti x 0,3 mm/m

Esempio di calcolo: In caso di distanza di 5 m delle pareti la
deviazione massima può essere
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Quindi,  le  marcature

possono avere una distanza reciproca massima di 3 mm.

Controllo della precisione di livellamento della linea
verticale

Per un controllo è necessaria l’apertura della porta (su base
compatta) ed ogni lato della porta deve avere uno spazio di
almeno 2,5 m.

– Posizionare lo strumento di misura a 2,5 m di distanza

dall’apertura della porta su una base solida e piana (non su
un treppiede). Lasciare eseguire l’operazione di livella-
mento dallo strumento di misura in funzionamento squa-
dro e dirigere le linee laser sull’apertura della porta.

– Marcare il centro della linea laser verticale sul pavimento

dell’apertura della porta (punto

I

), alla distanza di 5 m

sull’altro lato dell’apertura della porta (punto

II

) e al margi-

ne superiore dell’apertura della porta (punto

III

).

– Posizionare lo strumento di misura sull’altro lato dell’aper-

tura della porta direttamente dietro il punto

II

. Sottoporre

lo strumento di misura ad operazione di livellamento ed al-
lineare la linea laser verticale in modo tale che il suo centro
scorra esattamente attraverso i punti

I

 e

II

.

– Dalla  differenza

d

 tra il punto

III

 ed il centro della linea la-

ser al margine superiore dell’apertura della porta risulta
l’effettiva deviazione dello strumento di misura dalla linea
verticale.

– Misurare l’altezza dell’apertura della porta.

Il calcolo della deviazione massima ammessa d

max

 si effettua

come segue:
d

max

= doppia altezza dell’apertura della porta x 0,3 mm/m

Esempio di calcolo: In caso apertura della porta con un’altezza
pari a 2 m la deviazione massima può essere
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Quindi, le marcature

possono avere una distanza reciproca massima di 1,2 mm.

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
