– Pöörake seadet 180 ° ja asetage see 5 m kaugusele ning

laske nivelleeruda.

– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel

midagi seadme alla asetades), et laserkiire keskpunkt lä-
biks eelnevalt seinale B märgitud punkti

II

.

– Märkige seinale A laserkiire keskpunkt punktina

III

 (verti-

kaalselt punkti

I

 kohale või alla).

– Vahe

d

 seinale A märgitud punktide

I

 ja

III

 vahel annab

seadme tegeliku kõrvalekalde horisontaalist.

Maksimaalse lubatud kõrvalekalde d

max

 saate arvutada järg-

miselt:
d

max

 = seinte kahekordne vahekaugus x 0,3 mm/m

Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne
kõrvalekalle olla
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Märgistused  tohivad  jä-

relikult olla üksteisest kõige rohkem 3 mm kaugusel.

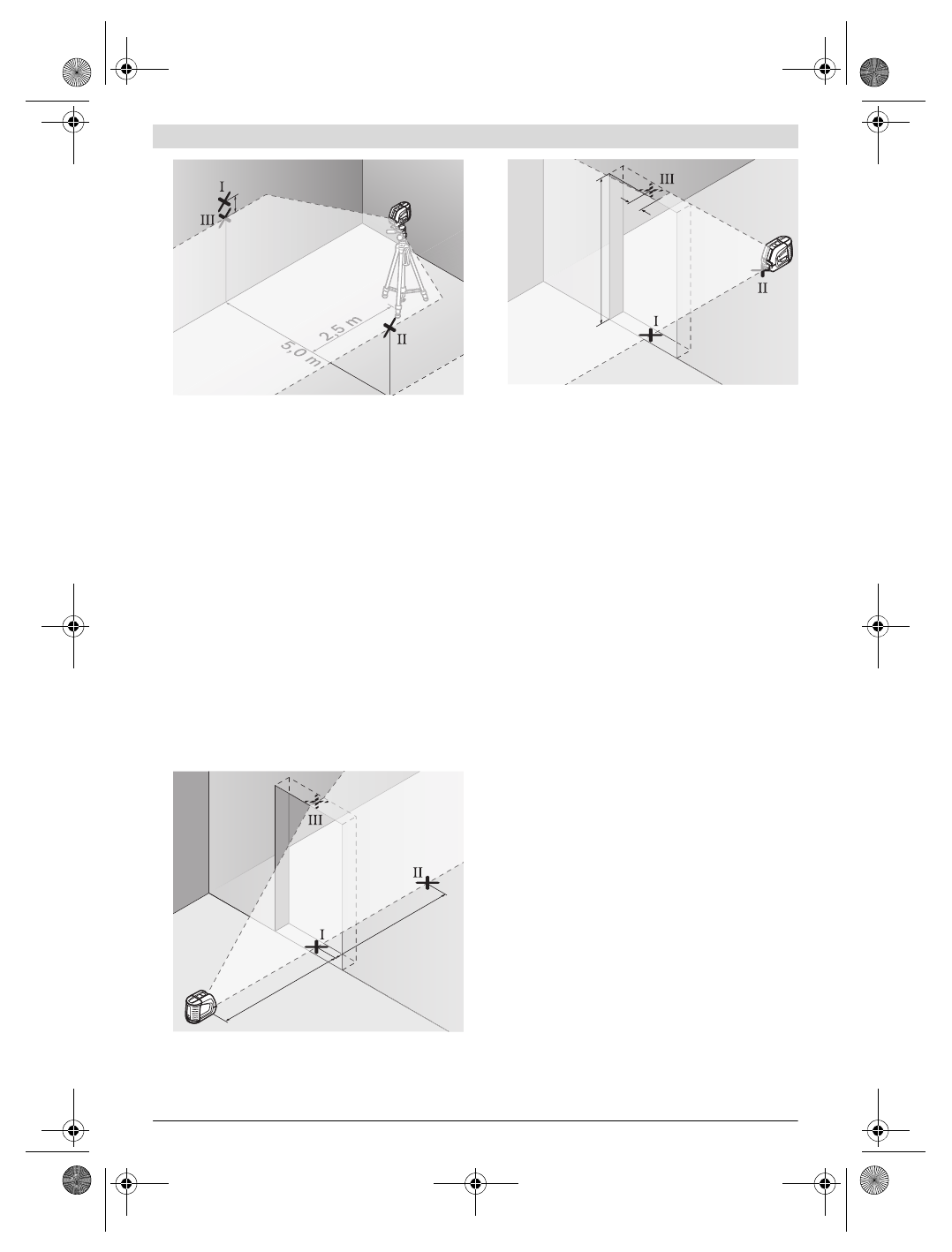

Vertikaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja ukseava, mille mõlemal pool on vä-
hemalt 2,5 m vaba (stabiilset) pinda.

– Asetage seade ukseavast 2,5 m kaugusele stabiilsele sile-

dale pinnale (mitte statiivile). Laske seadmel ristjoonrežii-
mis nivelleeruda ja suunake laserkiired ukseavale.

– Märkige vertikaalse laserkiire keskpunkt ukseava põranda-

le (punkt

I

), 5 m kaugusele ukseavast (punkt

II

) ning ukse-

ava ülemisele servale (punkt

III

).

– Asetage seade teisele poole ukseava otse punkti

II

 taha.

Laske seadmel nivelleeruda ja suunake vertikaalne laser-
kiir nii, et selle keskpunkt läbiks täpselt punkte

I

 ja

II

.

– Vahe

d

 punkti

III

 ja laserkiire keskpunkti vahel ukseava üle-

mises servas annab seadme tegeliku kõrvalekalde verti-
kaalist.

– Mõõtke ära ukseava kõrgus.

Maksimaalse lubatud kõrvalekalde d

max

 arvutate järgmiselt:

d

max

= ukseava kahekordne kõrgus x 0,3 mm/m

Näide: Kui ukseava kõrgus on 2 m, siis tohib maksimaalne kõr-
valekalle olla
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Märgistused  tohivad

järelikult olla üksteisest kõige rohkem 1,2 mm kaugusel.

Tööjuhised



Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti.

Laserjoone laius muutub kauguse muutudes.

Töö justeerimiskettaga

Justeerimisketta

12

 abil saate mõõteseadet võrdlusjoone

suhtes välja rihtida või vertikaalset laserkiirt võrdlusjoone
suhtes 45 ° või 90 ° võrra nihutada.

Asetage seade statiivikeermega

6

 justeerimisketta tihvtile

16

. Seadke seade justeerimiskettal sellisesse asendisse, et

vertikaalne laserjoon (sõltuvalt soovitud nurgast) läbiks
justeerimismärgi

13

,

14

 või

15

 keset.

Rihtige justeerimisketas

12

 vastavate justeerimismärkide

13

,

14

 või

15

 abil soovitud võrdlusjoone suhtes välja.

Töö mõõteplaadiga (lisatarvik) (vt jooniseid E

–

F)

Mõõteplaadi

20

 abil saab laserkiirt maapinnale ja laserkiire

kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja
seda teises kohas uuesti ära märkida. Sellega jääb ära seadme
täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat

20

 on kaetud peegelduva kattega, mis teeb laser-

kiire suurema vahemaa tagant või tugeva päikesekiirguse
käes paremini nähtavaks. Suurem heledus on näha vaid siis,
kui vaatate piki laserkiirt mõõteplaadi suunas.
