10

 | Deutsch

1 609 92A 0KJ | (6.5.14)

Bosch Power Tools

– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe

des Stativs oder gegebenenfalls durch Unterlegen), dass
die Mitte der Laserlinie genau den zuvor markierten Punkt

II

 auf der Wand B trifft.

– Markieren Sie auf der Wand A die Mitte der Laserlinie als

Punkt

III

 (senkrecht über bzw. unter dem Punkt

I

).

– Die  Differenz

d

 der beiden markierten Punkte

I

 und

III

 auf

der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagrechten.

Die maximale zulässige Abweichung d

max

 berechnen Sie wie

folgt:
d

max

= doppelter Abstand der Wände x 0,3 mm/m

Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d

max

= 2 x 5 m x 0,3 mm/m = 3 mm

betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.

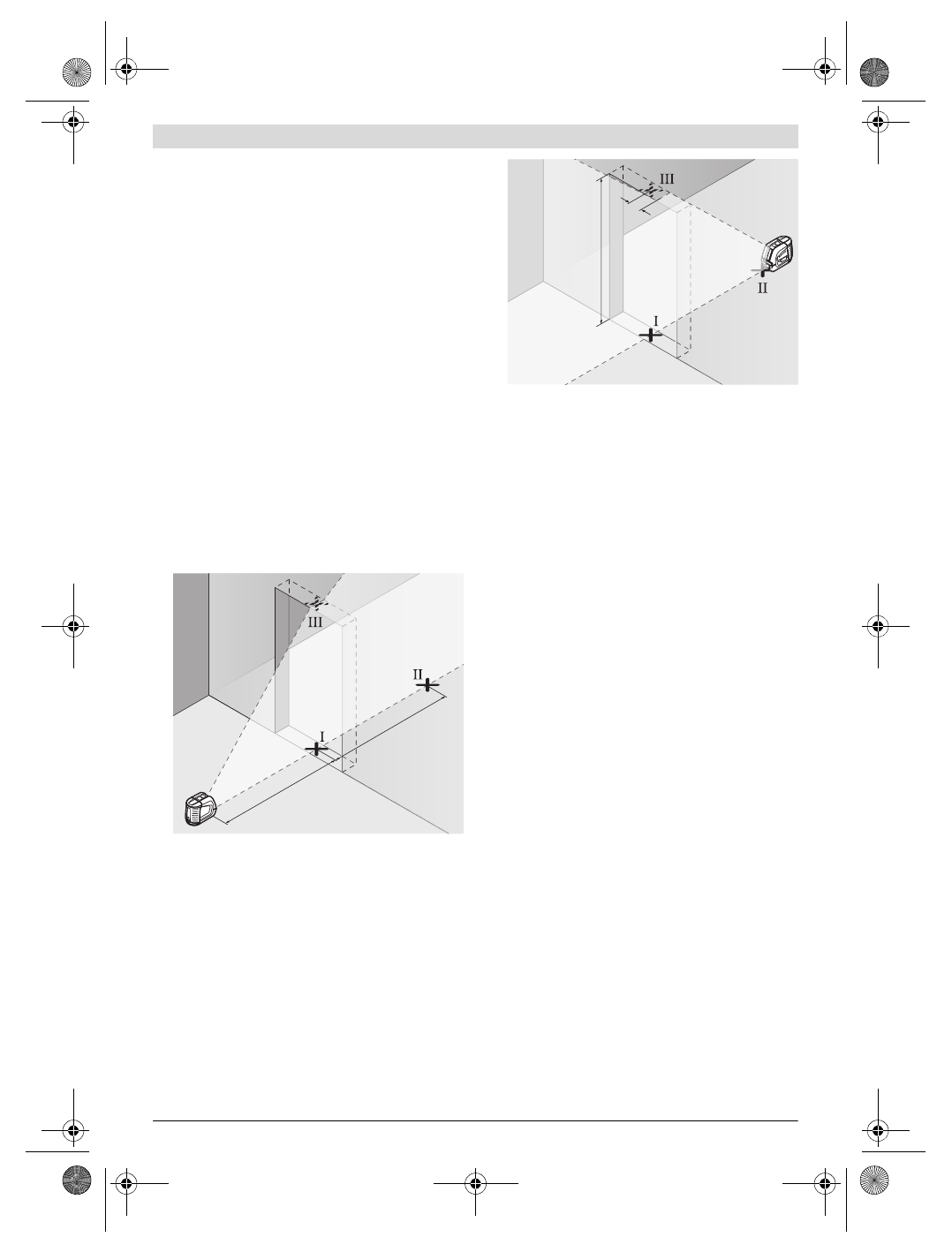

Nivelliergenauigkeit der senkrechten Linie überprüfen

Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.

– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der

Türöffnung auf festem, ebenem Grund auf (nicht auf einem
Stativ). Lassen Sie das Messwerkzeug im Kreuzlinien-
betrieb einnivellieren, und richten Sie die Laserlinien auf
die Türöffnung.

– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-

den der Türöffnung (Punkt

I

), in 5 m Entfernung auf der an-

deren Seite der Türöffnung (Punkt

II

) sowie am oberen

Rand der Türöffnung (Punkt

III

).

– Stellen Sie das Messwerkzeug auf der anderen Seite der

Türöffnung direkt hinter den Punkt

II

. Lassen Sie das

Messwerkzeug einnivellieren und richten Sie die senkrech-
te Laserlinie so aus, dass ihre Mitte genau durch die Punkte

I

 und

II

 verläuft.

– Die Differenz

d

 zwischen dem Punkt

III

 und der Mitte der

Laserlinie am oberen Rand der Türöffnung ergibt die tat-
sächliche Abweichung des Messwerkzeugs von der Senk-
rechten.

– Messen Sie die Höhe der Türöffnung.

Die maximale zulässige Abweichung d

max

 berechnen Sie wie

folgt:
d

max

= doppelte Höhe der Türöffnung x 0,3 mm/m

Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die
maximale Abweichung d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm

betragen. Die Markierungen dürfen folglich höchstens 1,2 mm
auseinander liegen.

Arbeitshinweise



Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren.

Die Breite der Laserlinie ändert sich mit der

Entfernung.

Arbeiten mit der Ausrichtscheibe

Mit Hilfe der Ausrichtscheibe

12

 können Sie das Messwerk-

zeug an einer Referenzlinie ausrichten oder die senkrechte
Laserlinie im Winkel von 45 ° oder 90 ° zu einer Referenzlinie
anzeigen.

Setzen Sie das Messwerkzeug mit der Stativaufnahme

6

 auf

den Stift

16

 an der Ausrichtscheibe. Platzieren Sie es so auf

der Ausrichtscheibe, dass die senkrechte Laserlinie (je nach
gewünschtem Winkel) mittig durch die Ausrichthilfe

13

,

14

oder

15

 verläuft.

Richten Sie die Ausrichtscheibe

12

 mit Hilfe der korrespon-

dierenden Ausrichthilfen

13

,

14

 oder

15

 auf die gewünschte

Referenzlinie aus.

Arbeiten mit der Messplatte (Zubehör) (siehe Bilder E – F)

Mithilfe der Messplatte

20

 können Sie die Lasermarkierung

auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.

Mit dem Nullfeld und der Skala können Sie den Versatz zur ge-
wünschten Höhe messen und an anderer Stelle wieder antra-
gen. Damit entfällt das exakte Einstellen des Messwerkzeugs
auf die zu übertragende Höhe.

2,5 m

2,5 m

2 m

d
