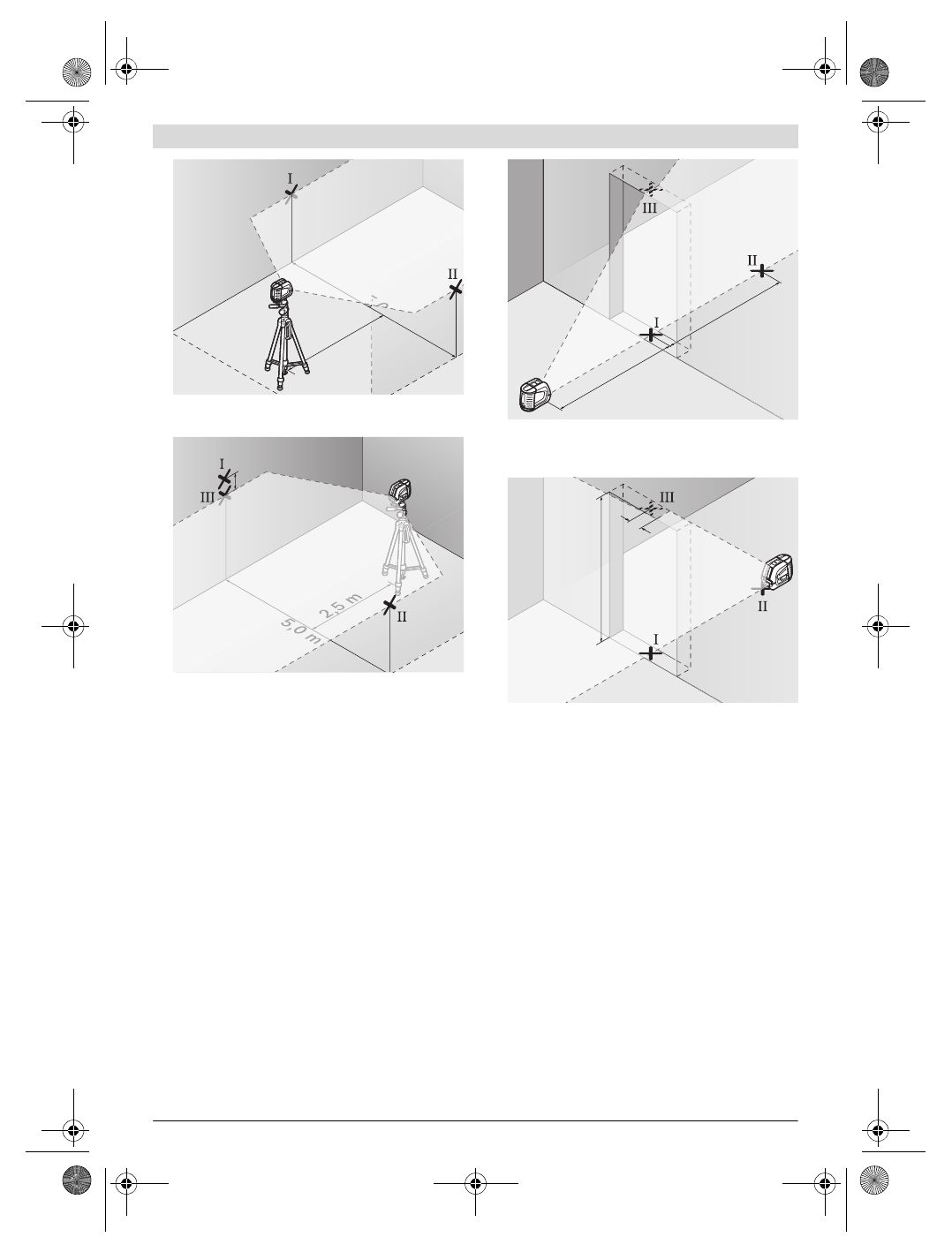

– Na razmaku 2,5 m od mjernog alata, na oba zida označite

središte linije lasera (točka

I

 na zidu A i točka

II

 na zidu B).

– Postavite mjerni alat zaokrenut za 180 ° na razmaku od 5 m

i iznivelirajte ga.

– Mjerni alat izravnajte po visini tako (pomoću stativa ili u da-

nom slučaju podlaganjem), da središte linije lasera točno
udara na prije označenu točku

II

 na zidu B.

– Označite na zidu A središte linije lasera kao točku

III

 (oko-

mito iznad odnosno ispod točke

I

).

– Razlika

d

 obje označene točke

I

 i

III

 na zidu A daje stvarno

odstupanje mjernog alata od vodoravnosti.

Maksimalno dopušteno odstupanje d

max

 možete izračunati ka-

ko slijedi:
d

max

= dvostruki razmak zidova x 0,3 mm/m

Primjer: Kod razmaka zidova od 5 m, maksimalno odstupanje
smije iznositi
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Oznake  smiju  odstupati

jedna od druge za max. 3 mm.

Provjera točnosti niveliranja okomite linije

Za provjeru vam je potreban otvor vrata, kod kojeg (na čvrstoj
podlozi), na svakoj strani vrata ima mjesta najmanje 2,5 m.

– Stavite mjerni alat na čvrstu ravnu podlogu, na razmaku

2,5 m od otvora vrata (ne na stativ). Ostavite da se mjerni
alat iznivelira u križnom linijskom radu i usmjerite liniju la-
sera na otvor vrata.

– Označite sredinu okomite linije lasera na dnu otvora vrata

(točka

I

), na udaljenosti 5 m na drugoj strani otvora vrata

(točka

II

), kao i na gornjem rubu otvora vrata (točka

III

).

– Postavite mjerni alat na drugu stranu otvora vrata, odmah

iza točke

II

. Iznivelirajte mjerni alat i usmjerite okomitu lini-

ju lasera tako da njeno središte točno prolazi kroz točku

I

 i

II

.

– Razlika

d

 između točke

III

 i središta linije lasera na gornjem

rubu otvora vrata, daje stvarno odstupanje mjernog alata
od okomice.

– Izmjerite visinu otvora vrata.

Maksimalno dopušteno odstupanje d

max

 možete izračunati ka-

ko slijedi:
d

max

= dvostruka visina otvora vrata x 0,3 mm/m

Primjer: Kod visine otvora vrata od 2 m, maksimalno odstupa-
nje smije iznositi
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Oznake  smiju  odstupa-

ti jedna od druge za max. 1,2 mm.
