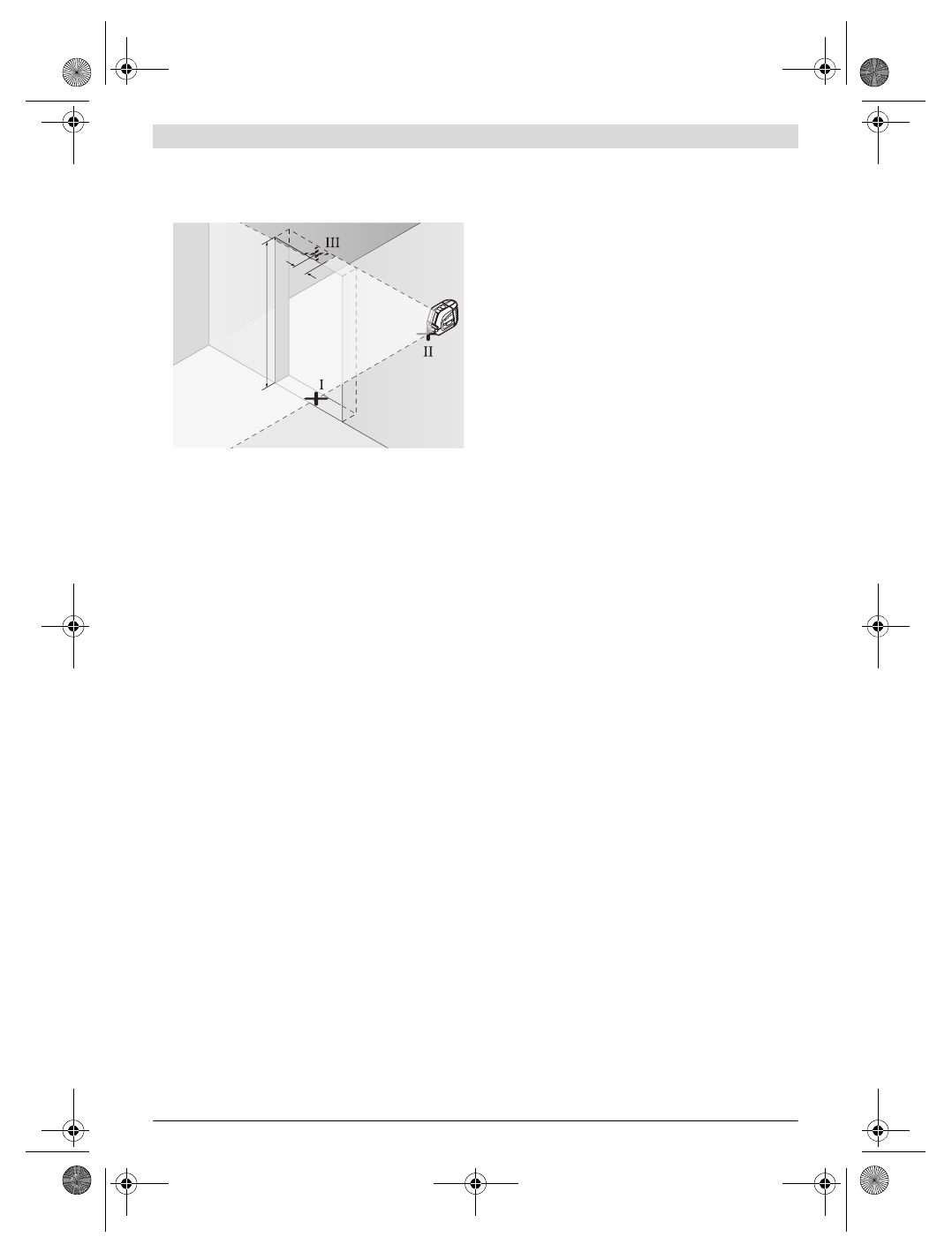

– Sätt ett märke i mitten på den lodräta laserlinjen nertill i

dörröppningen (punkt

I

), på ett avstånd om 5 m på dörr-

öppningens andra sida (punkt

II

) samt på dörröppningens

övre kant (punkt

III

).

– Ställ upp mätverktyget på andra sidan om dörröppningen

direkt bakom punkten

II

. Låt mätverktyget nivelleras och

rikta in den lodräta laserlinjen så att dess centrum går
exakt genom punkterna

I

 och

II

.

– Differensen

d

 mellan punkten

III

 och laserlinjens centrum

vid dörröppningens övre kant anger mätverktygets fak-
tiska avvikelse från lodlinjen.

– Mät dörröppningens höjd.

Den högsta tillåtna avvikelsen d

max

 beräknas så här:

d

max

= dörröppningens dubbla höjd gånger 0,3 mm/m

Exempel: Vid en dörröppningshöjd på 2 m får maximal avvi-
kelse d

max

uppgå till = 2 x 2 m x 0,3 mm/m = 1,2 mm. Märk-

ningarna får sålunda ligga högst 1,2 mm från varandra.

Arbetsanvisningar



Använd alltid laserlinjens centrum för märkning.

Laser-

punktens bredd förändras i relation till avståndet.

Användning med riktskiva

Med hjälp av riktskivan

12

 kan mätverktyget riktas upp mot en

referenslinje eller den lodräta laserlinjen indikeras i en vinkel
om 45 ° eller 90 ° mot en referenslinje.

Sätt upp mätverktyget med stativfästet

6

 på riktskivans stift

16

. Placera det på riktskivan så att den lodräta laserlinjen

(i önskad vinkel) går genom centrum på inriktningshjälpen

13

,

14

 eller

15

.

Rikta in riktskivan

12

 med motsvarande inriktningshjälp

13

,

14

 eller

15

 mot önskad riktlinje.

Användning med mätplatta (tillbehör) (se bilder E – F)

Med hjälp av mätplattan

20

 kan lasermarkeringen projiceras

mot golvet resp laserhöjden mot väggen.

Med nollfältet och skalan kan avvikelsen mot önskad höjd
mätas och åter inmärkas på annat ställe. Härvid utgår den
exakta inställningen av mätverktyget för den höjd som ska
projiceras.

Mätplattan

20

 har en reflexbeläggning för bättre siktbarhet av

laserstrålen på längre avstånd eller vid kraftigt solsken.
Denna ljusförstärkning kan endast urskiljas när blicken riktas
parallellt med laserstrålen mot mätplattan.

Användning med stativ (tillbehör)

Stativet är ett stabilt och i höjdläge inställbart mätunderlag.
Sätt upp mätverktyget med stativgängfästet

6

 på stativets

1/4"-gänga och dra fast stativets låsskruv.

Användning av lasermottagare (tillbehör) (se bild G)

Vid ogynnsamma ljusförhållanden (ljus omgivning, klart solsken)
och på längre avstånd ska lasermottagare

21

 för bättre regist-

rering av laserlinjerna användas. Slå vid arbeten med laser-
mottagare på pulsfunktionen (se ”Pulsfunktion”, sidan 61).

Lasersiktglasögon (tillbehör)

Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid
verkar laserns röda ljus klarare.



Lasersiktglasögonen får inte användas som skydds-
glasögon.

Lasersiktglasögonen förbättrar laserstrålens

siktbarhet men skyddar inte mot laserstrålning.



Lasersiktglasögonen får inte användas som solglas-
ögon eller i trafiken.

Lasersiktglasögonen skyddar inte

fullständigt mot UV-strålning och reducerar förmågan att
uppfatta färg.

Användningsexempel (se bilderna H – K)

Sätta golvplattor i 45 °-vinkel (se bild J)

Sätt upp mätverktyget med stativfästet

6

 på riktskivans stift

16

. Placera det på mellersta upphöjningen på riktskivan

12

 så

att den lodräta laserlinjen går genom centrum på inriktnings-
hjälpen

15

. Rikta sedan upp riktskivan med hjälp av inrikt-

ningshjälp

13

 eller

14

 längs referenslinjen.

Vid korslinje- eller vertikalfunktion visar den lodräta laserlin-
jen en 45 °-vinkel mot referenslinjen. Rikta upp golvplattorna
längs denna linje.

Överföring av golvpunkt (lod) till taket (se bild K)

Rita två i rät vinkel korsande linjer genom den punkt som ska
överföras till taket. Lägg riktskivan

12

 på linjekorset och rikta

upp med inriktningshjälp

13

 och

14

 mot linjekorset.

Sätt upp mätverktyget med stativfästet

6

 på riktskivans stift

16

. Placera det på en av de yttre upphöjningarna på riktskivan

så att den lodräta laserlinjen går genom centrum på inrikt-
ningshjälpen

13

 eller

14

. Välj vertikalfunktionen och rita i

innertaket in mitten på den linje som går över mätverktyget.

Vrid mätverktyget på riktskivan 90 °. Se till att riktskivan inte
förskjuts. Märk efter nivellering upp den lodräta laserlinjens
korsningspunkt på redan inritad linje. De båda linjernas kors-
ningspunkt motsvarar den överförda lodpunkten.

Underhåll och service

Underhåll och rengöring

Lagra och transportera mätverktyget endast i skyddsfodralet

17

 eller hantverkarväskan

18

.

Se till att mätverktyget alltid hålls rent.

Mätverktyget får inte doppas i vatten eller andra vätskor.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte
rengörings- eller lösningsmedel.
