 Polski |

93

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

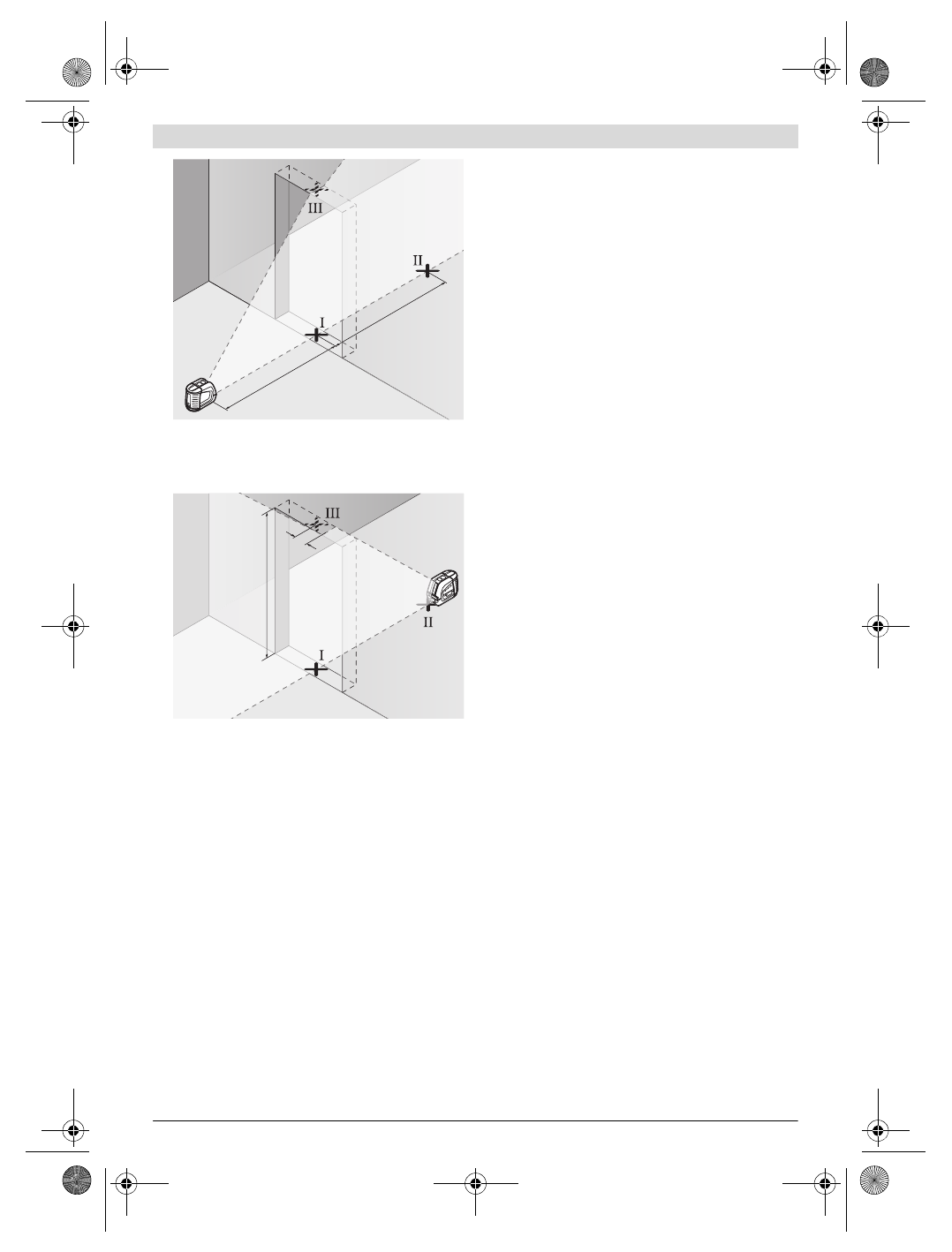

– Zaznaczyć środek poziomej linii lasera na podłodze w ot-

worze drzwiowym (punkt

I

), w odległości 5 m po drugiej

stonie otworu drzwiowego (punkt

II

), jak również na gór-

nej framudze otworu drzwiowego (punkt

III

).

– Ustawić urządzenie pomiarowe po drugiej stronie otworu

drzwiowego, dokładnie za punktem

II

. Odczekać, aż urzą-

dzenie pomiarowe się wypoziomuje i skierować pionową li-
nię lasera tak, by jej środek przebiegał dokładnie przez
punkty

I

 i

II

.

– Z  różnicy

d

 między punktem

III

 i środkiem linii lasera na

górnej framudze otworu drzwiowego wyniknie rzeczywiste
odchylenie urządzenia pomiarowego od pionu.

– Należy zmierzyć wysokość otworu drzwiowego.

Maksymalnie dopuszczalne odchylenie d

max

 oblicza się w na-

stępujący sposób:
d

max

= podwójna wysokość otworu drzwiowego x 0,3 mm/m

Przykład: W przypadku otworu drzwiowego o wysokości 2 m
maksymalnie dopuszczalne odchylenie może wynosić:
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Oznacza to, że zazna-

czone punkty mogą być od siebie oddalone o najwyżej
1,2 mm.

Wskazówki dotyczące pracy



Do zaznaczania należy używać zawsze tylko środka linii
lasera.

Szerokość linii laserowej zmienia się w zależności

od odległości.

Praca z podstawą z podziałką

Podstawa z podziałką kątową

12

 pomaga w pozycjonowaniu

urządzenia pomiarowego wzdłuż lini referencyjnej i w wy-
świetlaniu pionowej linii lasera pod kątem 45 ° lub 90 °
w stosunku do linii referencyjnej.

Urządzenie pomiarowe wraz z wbudowanym przyłączem do
statywu

6

 umieścić na kołku centrującym

16

 podstawy z po-

działką. Urządzenie należy umieścić na podstawie z podziałką
w taki sposób, aby pionowa linia lasera (w zależności od żąda-
nego kąta) przebiegała przez środek wskaźnika ustawienia

13

,

14

 lub

15

.

Ustawić położenie podstawy

12

 za pomocą odpowiednich

wskaźników

13

,

14

 lub

15

 do wybranej linii referencyjnej.

Praca z płytką pomiarową (osprzęt) (zob. rys. E

–

F)

Za pomocą płytki pomiarowej

20

 można przenieść znacznik

lasera na podłoże względnie jego wysokość na ścianę.

Za pomocą pola zerowego i podziałki można dokonać pomia-
ru przesunięcia do pożądanej wysokości i nanieść je na innym
miejscu. Pozwala to uniknąć precyzyjnego nastawiania urzą-
dzenia na wysokość, która ma zostać przeniesiona.

Płytka pomiarowa

20

 pokryta jest warstwą odblaskową, co

zapewnia lepszą widoczność promienia lasera przy większej
odległości bądź przy silnym świetle słonecznym. Zwiększona
widoczność promienia jest zauważalna, tylko gdy się patrzy
na płytkę równolegle do emitowanej wiązki lasera.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wyso-
kością, zaleca się użycie statywu. Urządzenie pomiarowe
wraz z wbudowanym przyłączem

6

 przykręcić do statywu,

który jest wyposażony w gwint przyłączeniowy 1/4"
i zamocować je za pomocą śruby ustawczej na statywie.

Praca z odbiornikiem (osprzęt) (zob. rys. G)

W przypadku niekorzystnych warunków oświetleniowych
(jasne pomieszczenie, bezpośrednie działanie promieni sło-
necznych), a także przy większych odległościach, należy sto-
sować odbiornik laserowy (aby łatwiej odnaleźć linie lasera)

21

. Do prac z odbiornikiem lasera należy włączać funkcję pul-

sacyjną (zob. „Funkcja pulsacji“, str. 90).

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrz-
ne. Dzięki temu czerwone światło lasera jest znacznie uwydat-
nione.



Nie należy używać okularów do pracy z laserem jako
okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do o-
chrony przed promieniowaniem laserowym.



Nie należy stosować okularów do pracy z laserem jako
okularów słonecznych, ani używać ich w ruchu drogo-
wym.

Okulary do pracy z laserem nie zapewniają całkowi-

tej ochrony przed promieniowaniem UV i utrudniają roz-
różnianie kolorów.

2,5 m

2,5 m

2 m

d
