Português |

75

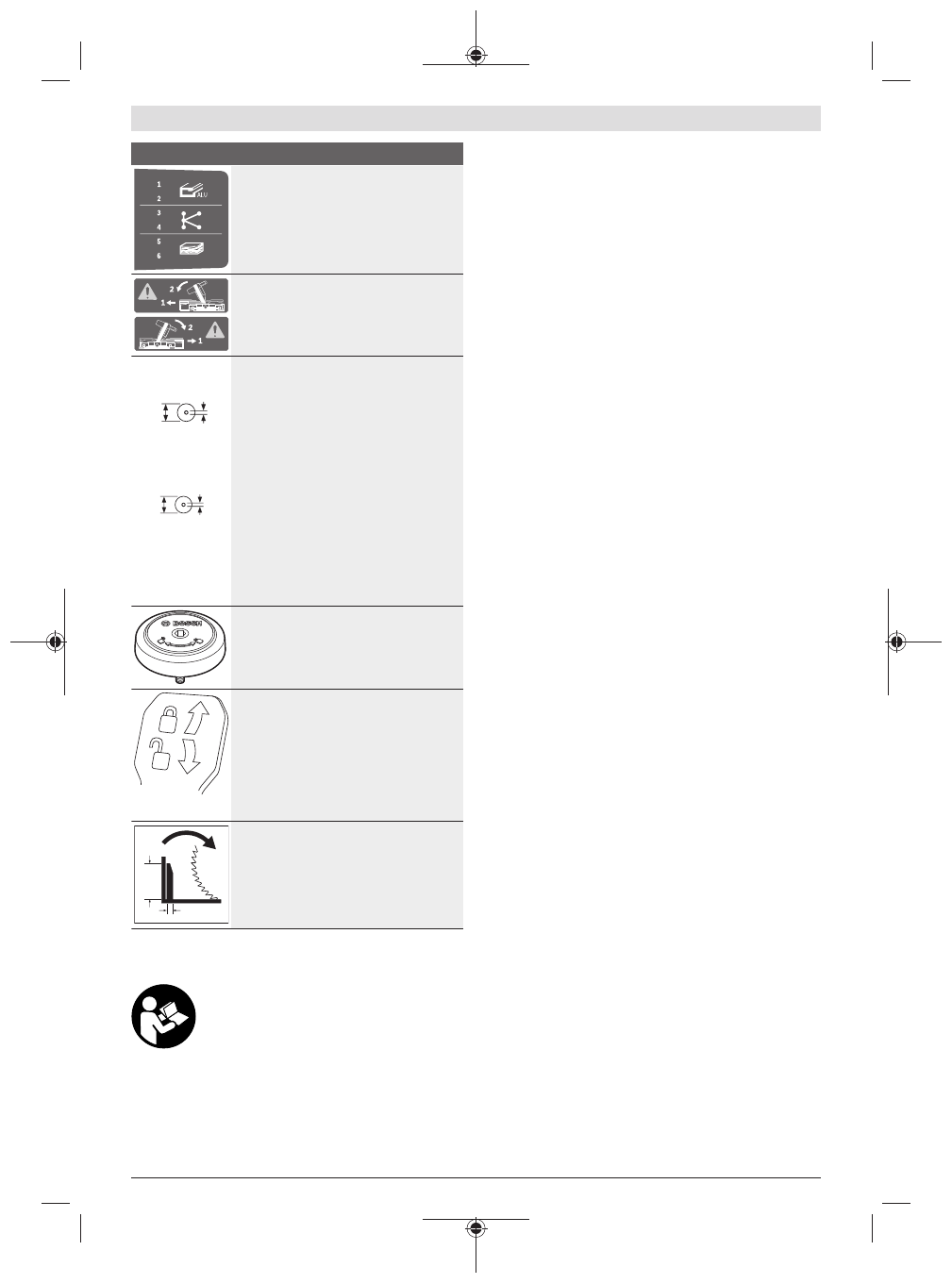

Símbolos e seus significados

A tabela mostra o nível de rotações
recomendado em função do material a
trabalhar: alumínio, plástico, madeira.

(não disponível em todas as versões
específicas do país)

Ao serrar ângulos de meia-esquadria
verticais é necessário puxar para fora ou
remover por completo os carris
limitadores ajustáveis.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Observe as dimensões do disco de serra.
Não deve haver folga entre o diâmetro do
orifício e o veio da ferramenta. Se for
necessária a utilização de peças
redutoras, certifique-se de que as
dimensões da peça redutora são
adequadas para a espessura da base do
disco e ao diâmetro do furo do disco de
serra, assim como o diâmetro do veio da
ferramenta. Se possível, use a peça
redutora fornecida junto com o disco de
serra.

O diâmetro do disco de serra tem de
corresponder à indicação no símbolo.

Mostra o sentido de rotação do perno
SDS para apertar (para a esquerda) e
para soltar (para a direita) o disco de
serra.

Alavanca de aperto fechada:

O ângulo de meia-esquadria vertical
ajustado do braço da ferramenta é
mantido.

Alavanca de aperto aberta:

Podem ser ajustados ângulos de meia-
esquadria verticais.

175 mm

20 mm

Direção de rotação do distanciador para
o dispositivo de tração para serrar barras
perfiladas mais largas.

Descrição do produto e do serviço

Leia todas as instruções de segurança e
instruções.

 A inobservância das instruções de

segurança e das instruções pode causar
choque elétrico, incêndio e/ou ferimentos
graves.

Respeite as figuras na parte da frente do manual de
instruções.

Utilização adequada

A ferramenta elétrica é destinada à utilização como aparelho
estacionário, para cortes longitudinais e transversais, retos,
em madeira. São possíveis ângulos de meia-esquadria
horizontais de –52° a +60° e ângulos de meia-esquadria
verticais de 47° (lado esquerdo) a 47° (lado direito).
A potência da ferramenta elétrica é apropriada para serrar
madeiras duras e macias, assim como também placas de
aglomerado de madeira e de fibras.
Utilizando os discos de serra é possível serrar perfis de
alumínio e de plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à
apresentação da ferramenta elétrica na página de
esquemas.

(1)

Carril limitador

(2)

Carril limitador móvel

(3)

Batente para ângulos de meia-esquadria padrão
de 47°, 45°, 33,9° e 22,5° (vertical)

(4)

Escala para ângulo de meia-esquadria (vertical)

(5)

Indicador de ângulo para a amplitude dos ângulos
de meia-esquadria à direita (vertical)

(6)

Parafuso de fixação do dispositivo de tração

(7)

Distanciador para o dispositivo de tração

(8)

Alavanca de aperto para qualquer ângulo de meia-
esquadria (vertical)

(9)

Regulador das rotações

A)

(10)

Proteção de transporte

(11)

Punho de transporte

(12)

Capa de proteção

(13)

Punho

(14)

Bloqueio de ligação para o interruptor de ligar/
desligar

(15)

Capa de proteção contra laser

(16)

Cobertura de proteção pendular

(17)

Rolo de deslize

(18)

Parafuso de fixação do prolongamento da mesa de
serra

(19)

Orifícios para montagem

(20)

Mesa de serra

(21)

Placa de alimentação

(22)

Grampo de travamento

(23)

Manípulo de fixação para qualquer ângulo de meia-
esquadria (horizontal)

(24)

Alavanca para pré-ajuste do ângulo de meia-
esquadria (horizontal)

(25)

Proteção contra tombamento

(26)

Indicador de ângulo para ângulo de meia-
esquadria (horizontal)
