412

 | Lietuvių k.

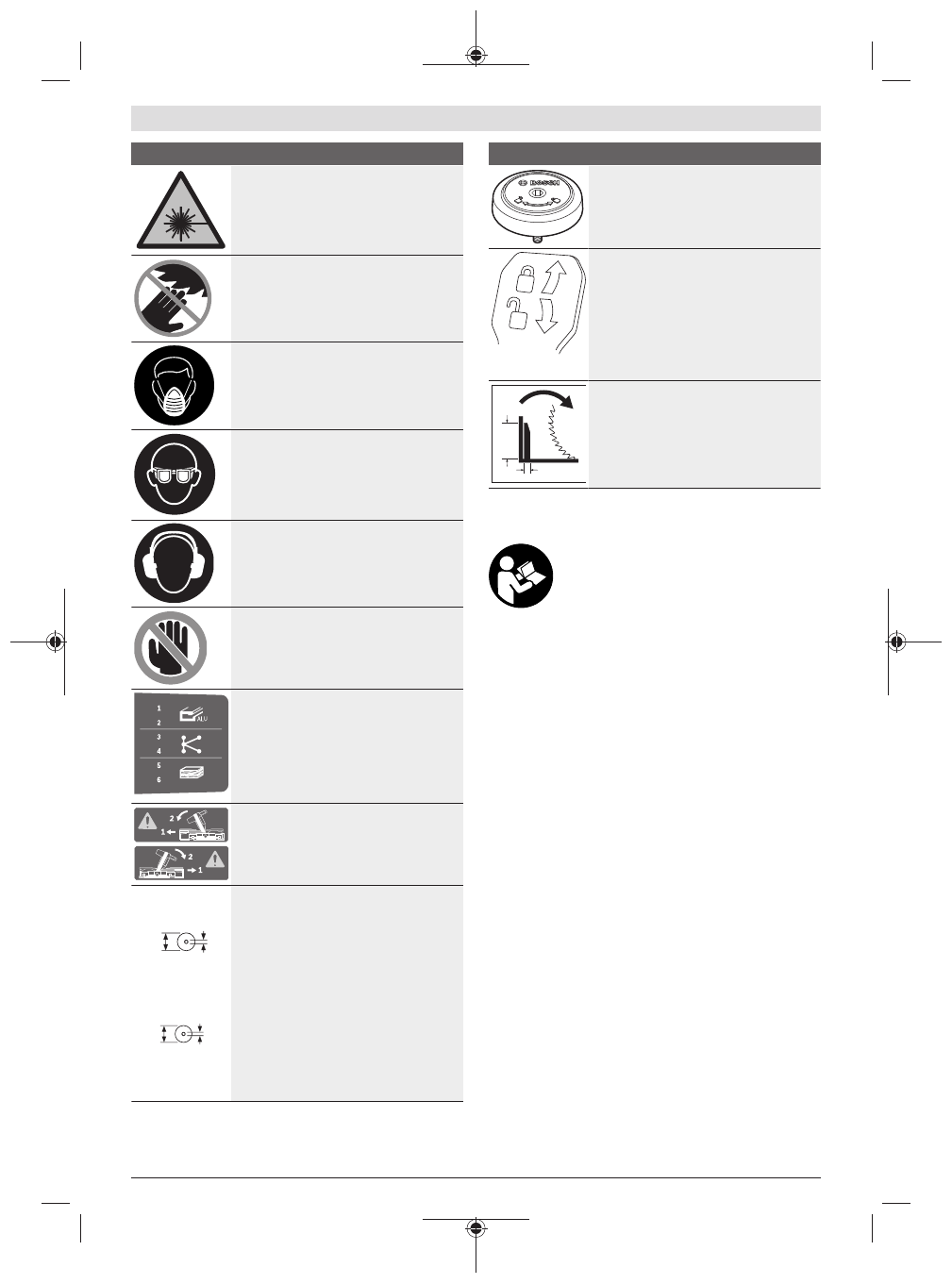

Simboliai ir jų reikšmės

Lazerio klasė 1

Nekiškite rankų į pjovimo zoną, kai
prietaisas veikia.

 Prisilietus prie pjovi-

mo disko galima susižaloti.

Dirbkite su apsaugine kauke nuo dul-
kių.

Dirbkite su apsauginiais akiniais.

Dirbkite su klausos apsaugos priemo-
nėmis.

 Dėl triukšmo poveikio galima pra-

rasti klausą.

Pavojinga zona! Rankas, pirštus ir
plaštakas laikykite toliau nuo šios zo-
nos.

Lentelėje nurodyta rekomenduojama
sūkių skaičiaus pakopa priklausomai nuo
apdorojamos medžiagos: aliuminio, pla-
stiko, medienos.

(yra ne visuose, tam tikrai šaliai gamina-
muose modeliuose)

Pjaunant įstrižuoju kampu vertikalioje
plokštumoje, reikia visiškai ištraukti arba
nuimti reguliuojamus atraminius bėge-
lius.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Atkreipkite dėmesį į pjūklo disko matme-
nis. Kiaurymės skersmuo turi tiksliai ati-
tikti įrankio suklį. Jei reikia naudoti siauri-
namuosius jungimo elementus, tai siauri-
namojo jungimo elemento matmenys turi
tikti pjūklo disko korpuso storiui ir pjūklo
disko kiaurymės skersmeniui bei įrankio
suklio skersmeniui. Jei tik galima, naudo-
kite kartu su pjūklo disku kartu pateiktus
siaurinamuosius jungimo elementus.

Pjūklo disko skersmuo turi atitikti ant
simbolio pateiktus duomenis.

Simboliai ir jų reikšmės

Rodo SDS varžto sukimosi kryptį užve-
ržiant pjūklo diską (prieš laikrodžio
rodyklę) ir atlaisvinant pjūklo diską (pa-
gal laikrodžio rodyklę).

Prispaudžiamoji svirtelė uždaryta:

Nustatytas prietaiso sverto įstrižo pjūvio
kampas vertikalioje plokštumoje yra
užfiksuotas.

Prispaudžiamoji svirtelė atidaryta:

Galima nustatyti įstrižo pjūvio kampus
vertikalioje plokštumoje.

175 mm

20 mm

Įtaiso vienodiems tarpams išlaikyti, skirto
traukiamajam įtaisui plačioms profiliuo-
toms lentjuostėms pjauti, sukimosi kryp-
tis.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir
reikalavimus.

 Nesilaikant saugos nuorodų ir

reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.

Naudojimas pagal paskirtį

Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka-
nt medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo
pjūvio kampas horizontalioje plokštumoje gali būti nuo –52°
iki +60° o įstrižo pjūvio kampas vertikalioje plokštumoje nuo
47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1)

Atraminis bėgelis

(2)

Reguliuojamas atraminis bėgelis

(3)

Atrama standartiniam įstrižo pjūvio kampui 47°,
45°, 33,9° ir 22,5° (vertikalioje plokštumoje)

(4)

Įstrižo pjūvio kampo skalė (vertikalioje plokštumo-
je)

(5)

Kampo žymeklis dešiniajam įstrižo pjūvio kampo
diapazonui (vertikalioje plokštumoje)

(6)

Traukiamojo įtaiso fiksuojamasis varžtas

(7)

Įtaisas vienodiems tarpams išlaikyti, skirtas trau-
kiamajam įtaisui
