 | Українська

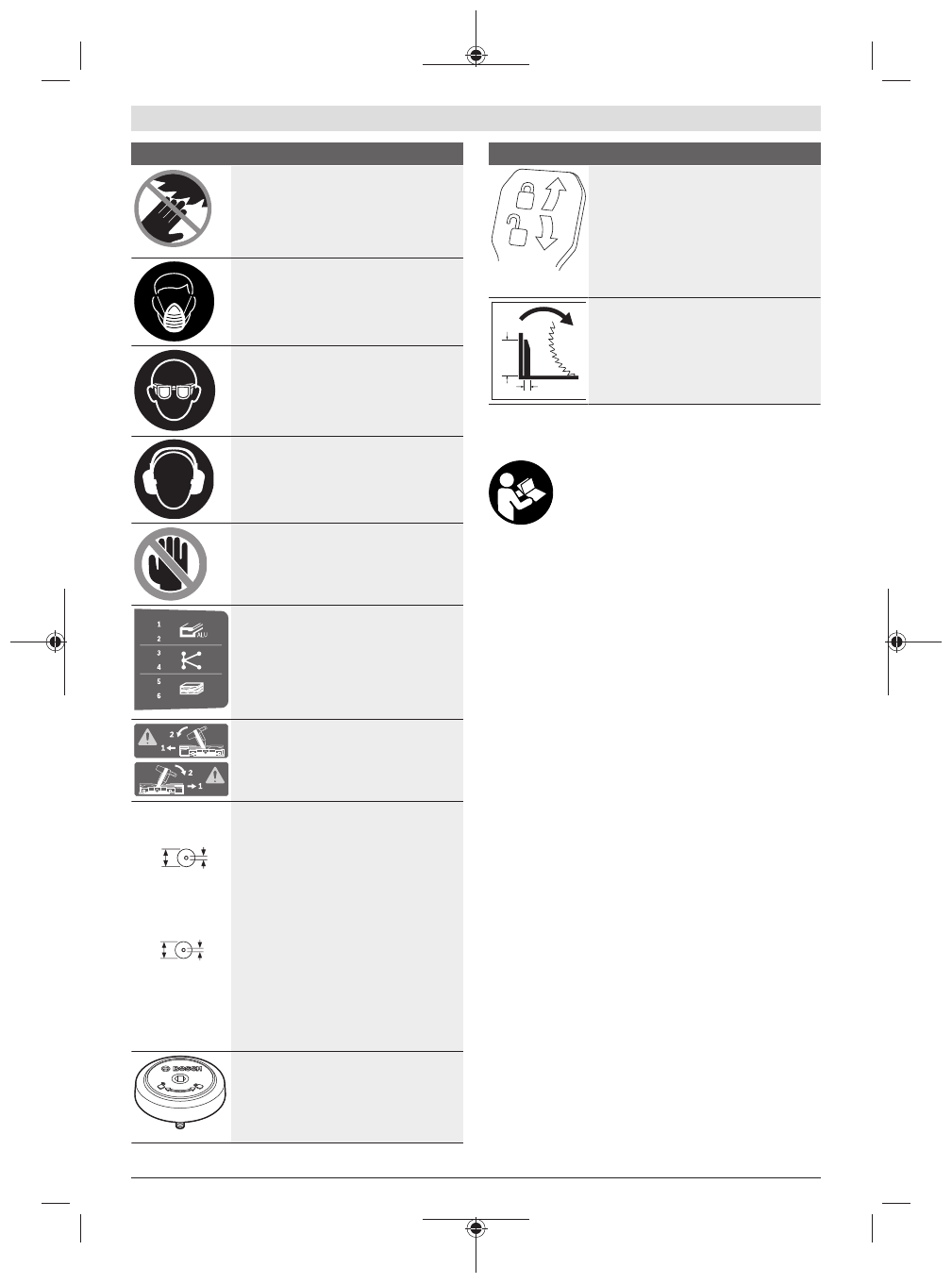

Символи та їхнє значення

Не підставляйте руки в зону
розпилювання, коли
електроінструмент працює.

Доторкання до пиляльного полотна
становить небезпеку поранення.

Вдягайте пилозахисну маску.

Вдягайте захисні окуляри.

Вдягайте навушники.

 Шум може

пошкодити слух.

Небезпечна зона! За можливості не
підставляйте в неї кисті, пальці або
руки.

В таблиці показана рекомендована
частота обертання залежно від
оброблюваного матеріалу: алюміній,
пластмаса, деревина.

(доступно не для всіх версій залежно
від регіону)

При розпилюванні під вертикальним
кутом нахилу треба витягти пересувні
упорні планки назовні або взагалі
зняти їх.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Зважайте на розміри пиляльного
полотна. Діаметр отвору повинен
пасувати до шпинделя без проміжку.
Якщо потрібно скористатися
перехідником, слідкуйте за тим, щоб
розміри перехідника відповідали
товщині полотна пиляльного диска і
діаметру отвору пиляльного полотна, а
також діаметру шпинделя. Якщо
можливо, використовуйте перехідник,
який постачається разом з пиляльним
полотном.

Діаметр пиляльного полотна має
відповідати даним на символі.

Показує напрямок повертання пальця
SDS для затягування пиляльного
полотна (проти стрілки годинника) або
для відпускання пиляльного полотна
(за стрілкою годинника).

Символи та їхнє значення

Затискний важіль затиснений:

налаштоване на кронштейні значення
вертикального кута розпилювання
зберігається.

Затискний важіль відпущений:

можливість настроювання
вертикальних кутів розпилювання.

175 mm

20 mm

Напрямок обертання розпірного
елемента підтягувального пристрою
для розпилювання широких
профільних рейок.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та
інструкцій може призвести до ураження
електричним струмом, пожежі та/або
важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку
інструкції з експлуатації.

Призначення приладу

Електроінструмент призначений для стаціонарного
прямого поздовжнього та поперечного розпилювання
деревини. При цьому можливі горизонтальні кути
розпилювання від –52 ° до +60 ° і вертикальні кути
розпилювання від 47 ° (ліворуч) до 47 ° (праворуч).
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м’яких порід дерева, а також
деревностружкових і деревноволокнистих плит.
При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінці з малюнком.

(1)

Упорна шина

(2)

Пересувна упорна планка

(3)

Упор для стандартних кутів розпилювання 47°,
45°, 33,9° і 22,5° (вертикальних)

(4)

Шкала кутів розпилювання (вертикальних)

(5)

Індикатор кута розпилювання (вертикального)
при нахилі праворуч

(6)

Фіксуючий гвинт підтягувального пристрою

(7)

Розпірний елемент підтягувального пристрою

(8)

Затискний важіль для будь-якого кута
розпилювання (вертикального)

(9)

Регулятор кількості обертів

A)

(10)

Транспортний фіксатор

(11)

Транспортна рукоятка
