372

 | Hrvatski

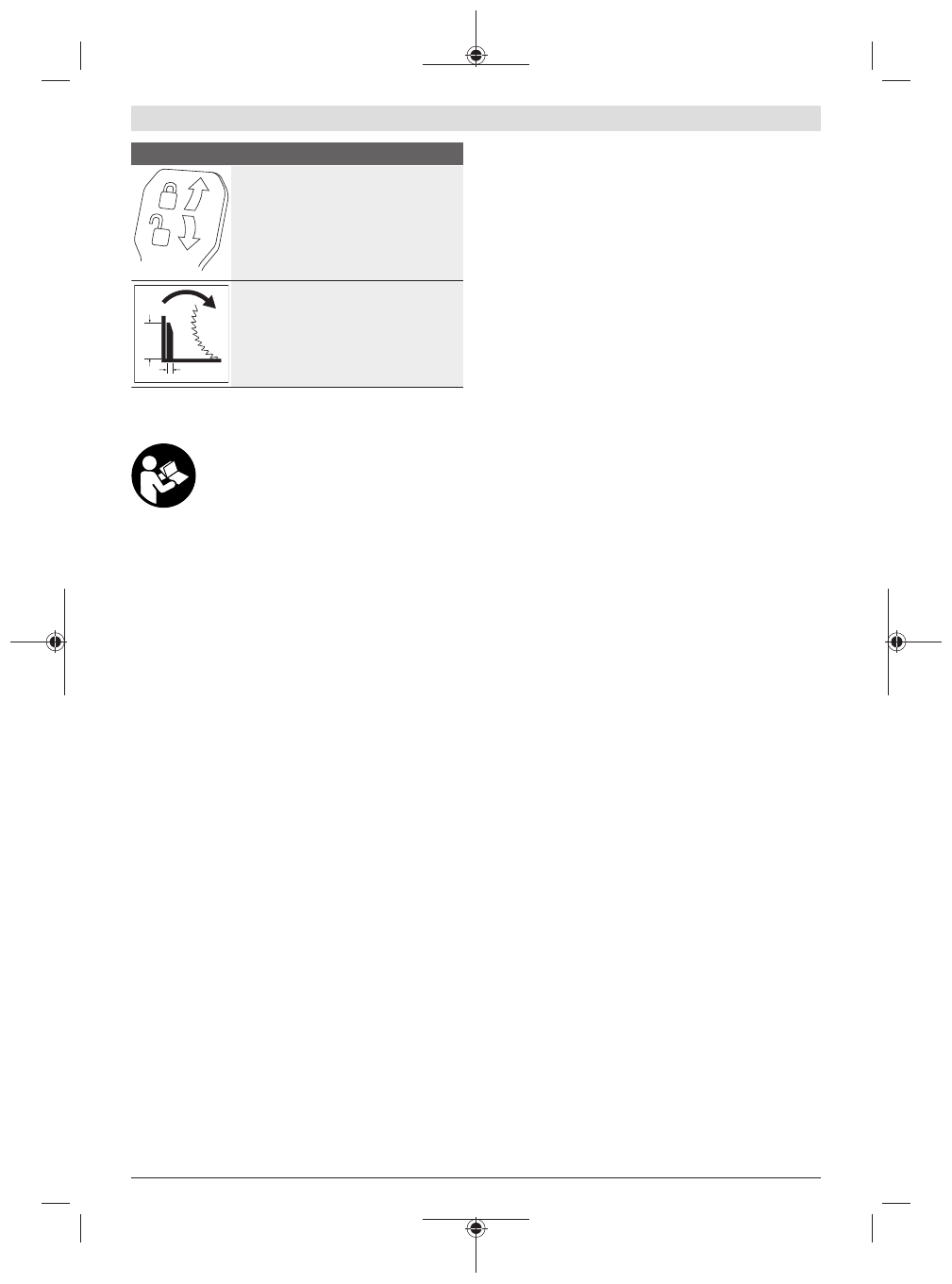

Simboli i njihovo značenje

Zatvorena stezna poluga:

Održat će se namješteni vertikalni kut
kosog rezanja kraka alata.

Otvorena stezna poluga:

Mogu se namjestiti vertikalni kutovi
kosog rezanja.

175 mm

20 mm

Smjer okretanja odstojnog graničnika
vučne naprave za rezanje širokih profilnih
letvica.

Opis proizvoda i radova

Treba pročitati sve sigurnosne napomene i
upute.

 Propusti do kojih može doći uslijed

nepridržavanja sigurnosnih napomena i uputa
mogu uzrokovati električni udar, požar i/ili
teške ozljede.

Pridržavajte se slika na početku uputa za uporabu.

Namjenska uporaba

Električni alat je kao stacionarni uređaj namijenjen za
uzdužno i poprečno rezanje drva po ravnoj liniji rezanja.
Pritom su mogući horizontalni kutovi kosog rezanja od –52°
do +60° kao i vertikalni kutovi kosog rezanja od 47° (na lijevu
stranu) do 47° (na desnu stranu).
Snaga električnog alata predviđena je za piljenje tvrdog i
mekog drva kao i za rezanje iverice i vlaknastih ploča.
Pri uporabi odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.

Prikazani dijelovi alata

Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.

(1)

Granična vodilica

(2)

Podesiva granična vodilica

(3)

Graničnik za standardni kut kosog rezanja 47°,
45°, 33,9° i 22,5° (vertikalni)

(4)

Skala za kut kosog rezanja (vertikalni)

(5)

Pokazivač kuta za desno područje kuta kosog
rezanja (vertikalnog)

(6)

Vijak za fiksiranje vučne naprave

(7)

Odstojni graničnik vučne naprave

(8)

Stezna poluga za proizvoljni kut kosog rezanja
(vertikalni)

(9)

Regulator broja okretaja

A)

(10)

Transportni osigurač

(11)

Transportna ručka

(12)

Štitnik

(13)

Ručka

(14)

Blokada uključivanja prekidača za uključivanje/
isključivanje

(15)

Kapa za zaštitu od lasera

(16)

Njišući štitnik

(17)

Klizni valjčić

(18)

Stezni vijak za produžetak stola za piljenje

(19)

Provrti za montažu

(20)

Stol za piljenje

(21)

Uložna ploča

(22)

Kopča za fiksiranje

(23)

Ručica za fiksiranje proizvoljnog kuta kosog
rezanja (horizontalnog)

(24)

Poluga za prethodno namještanje kuta kosog
rezanja (horizontalnog)

(25)

Zaštita od prevrtanja

(26)

Pokazivač kuta kosog rezanja (horizontalnog)

(27)

Zarezi za standardni kut kosog rezanja
(horizontalni)

(28)

Skala za kut kosog rezanja (horizontalni)

(29)

Produžetak stola za piljenje

(30)

Udubljenja za držanje

(31)

Provrti za vijčanu stegu

(32)

SDS svornjak

(33)

Prekidač za uključivanje/isključivanje

(34)

Prekidač za uključivanje/isključivanje lasera
(označavanje linije rezanja)

(35)

Znak opasnosti za laser

(36)

Izbacivač strugotine

(37)

Vučna naprava

(38)

Vijak za fiksiranje podesive granične vodilice

(39)

Šesterokutni ključ (6 mm/4 mm)

(40)

Vijčana stega

(41)

Vijak za podešavanje graničnika dubine

(42)

Graničnik dubine

(43)

Blokada vretena

(44)

Pokazivač kuta za lijevo područje kuta kosog
rezanja (vertikalnog)

(45)

Graničnik za standardni kut kosog rezanja 0°
(vertikalni)

(46)

Odbojnik strugotine

(47)

Šesterokutni vijak za pričvršćenje lista pile

(48)

Stezna prirubnica

(49)

List pile

(50)

Unutarnja stezna prirubnica

(51)

Navojna šipka

(52)

Krilni vijak

(53)

Izlazni otvor laserskog zračenja

(54)

Vijci za uložnu ploču
