46

 | Français

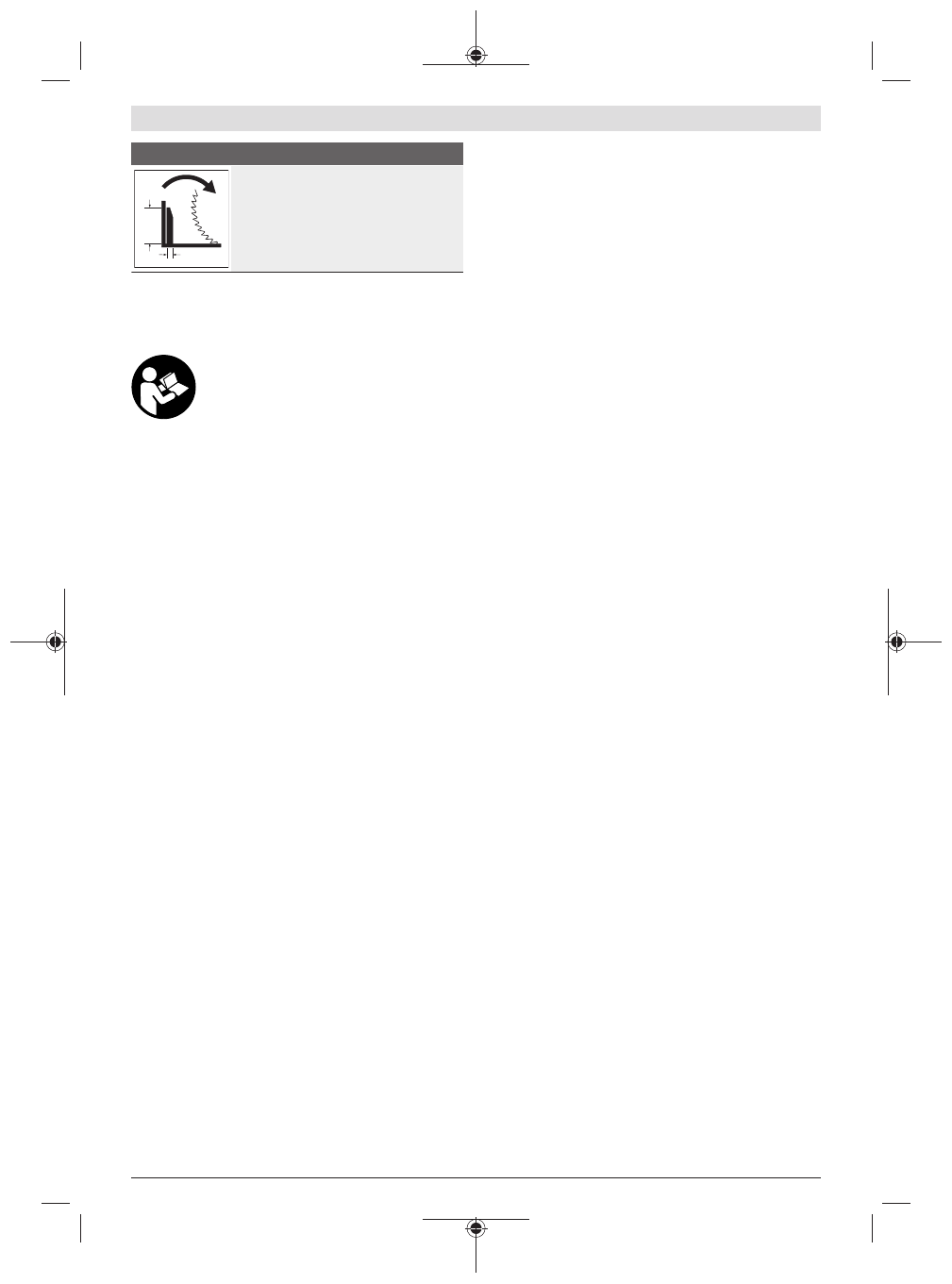

Symboles et leur signification

175 mm

20 mm

Sens de rotation de l’entretoise de fonc-
tion radiale pour la coupe de profilés
larges.

Description des prestations et du
produit

Lisez attentivement toutes les instructions
et consignes de sécurité.

 Le non-respect des

instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l’avant de la
notice d’utilisation.

Utilisation conforme

Destiné à un usage stationnaire, l’outil électroportatif est
conçu pour effectuer des coupes droites longitudinales et
transversales dans le bois. Il permet de régler des angles
d’onglet de –52° à +60° dans le plan horizontal et des angles
d’inclinaison de 47° (vers la gauche) à 47° (vers la droite).
La puissance de l’outil électroportatif est conçue pour le
sciage du bois tendre et du bois dur ainsi que pour les pan-
neaux agglomérés et les panneaux de fibres.
L’outil électroportatif peut aussi servir à scier de l’aluminium
et des matières plastiques à condition d’utiliser des lames de
scie appropriées.

Éléments constitutifs

La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.

(1)

Butée fixe

(2)

Butée réglable

(3)

Butée pour angles d’inclinaison standard de 47°,
45°, 33,9° et 22,5° (coupes biaises)

(4)

Échelle graduée pour angles d’inclinaison (coupes
biaises)

(5)

Indicateur d’angles d’inclinaison pour coupes
biaises vers la droite

(6)

Vis de serrage du dispositif radial

(7)

Entretoise pour fonction radiale

(8)

Levier de blocage d’angle d’inclinaison (coupes
biaises)

(9)

Variateur de vitesse

A)

(10)

Sécurité de transport

(11)

Poignée de transport

(12)

Capot de protection

(13)

Poignée

(14)

Verrouillage d’enclenchement de l’interrupteur
Marche/Arrêt

(15)

Cache de protection du laser

(16)

Capot de protection à mouvement pendulaire

(17)

Galet coulissant

(18)

Vis de blocage de la rallonge de table de sciage

(19)

Orifices de fixation

(20)

Table de sciage

(21)

Pare-éclats

(22)

Patte de blocage

(23)

Poignée de blocage d’angles d’onglet (plan hori-
zontal)

(24)

Levier de préréglage d’angle d’onglet (plan hori-
zontal)

(25)

Pied anti-basculement

(26)

Indicateur d’angle d’onglet (plan horizontal)

(27)

Encoches pour angles d’onglet standards (plan ho-
rizontal)

(28)

Échelle graduée pour angles d’onglet (plan hori-
zontal)

(29)

Rallonge de table de sciage

(30)

Poignées encastrées

(31)

Alésages pour serre-joint

(32)

Broche SDS

(33)

Interrupteur Marche/Arrêt

(34)

Interrupteur Marche/Arrêt du laser (marquage de
la ligne de coupe)

(35)

Étiquette d’avertissement laser

(36)

Éjection des copeaux

(37)

Dispositif radial

(38)

Vis de blocage de la butée réglable

(39)

Clés mâles pour vis six pans creux (6 mm/4 mm)

(40)

Serre-joint

(41)

Vis d’ajustage de la butée de profondeur

(42)

Butée de profondeur

(43)

Blocage de broche

(44)

Indicateur d’angles d’inclinaison pour coupes
biaises vers la gauche

(45)

Butée pour angle d’inclinaison standard de 0°
(coupes biaises)

(46)

Éjecteur de copeaux

(47)

Vis à six pans creux pour fixation de la lame

(48)

Flasque de serrage

(49)

Lame de scie

(50)

Flasque de serrage intérieur

(51)

Tige filetée

(52)

Vis papillon

(53)

Orifice de sortie du faisceau laser
