130

 | Svensk

deras betydelse. Korrekt tolkning av symbolerna hjälper till
att bättre och säkrare använda elverktyget.

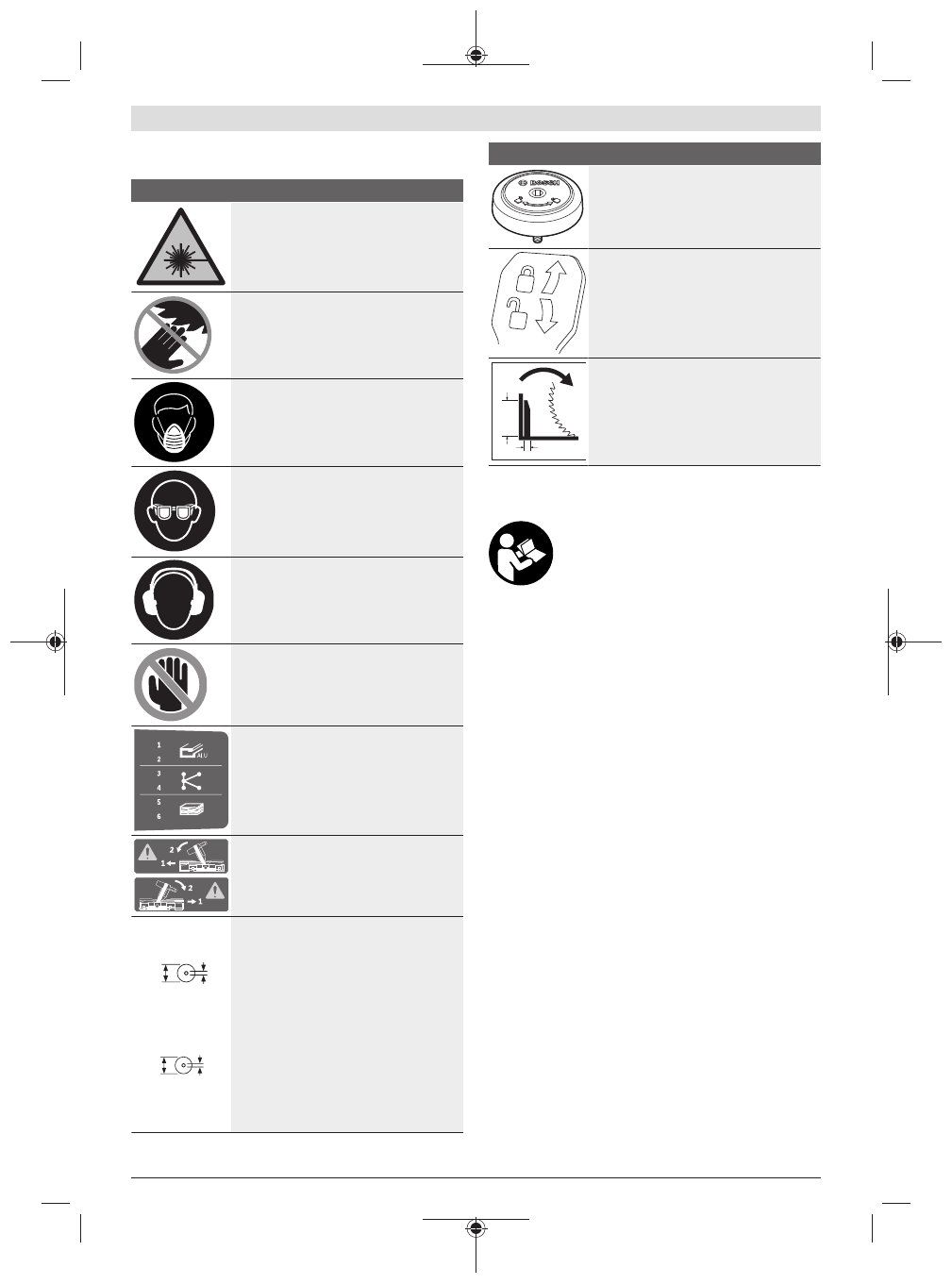

Symboler och deras betydelse

Laserprodukt klass 1

Håll händerna på betryggande avstånd
från sågområdet när elverktyget är
påkopplat.

 Kontakt med sågklingan

medför risk för personskada.

Bär dammskyddsmask.

Bär skyddsglasögon.

Bär hörselskydd.

 Risk finns för att buller

leder till hörselskada.

Riskområde! Håll händerna, fingrarna
och armarna på betryggande avstånd
från detta område.

Tabellen visar rekommenderad
varvtalsnivå beroende på det material
som ska bearbetas: aluminium, plast, trä.

(ej tillgängligt för alla landsspecifika
utföranden)

Vid sågning av vertikala geringsvinklar
måste de justerbara anslagsskenorna
dras utåt eller tas bort helt.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Beakta sågklingans mått. Centrumhålet
ska passa på verktygsspindeln och vara
utan spel. Om en användning av
reduceringsstycken är nödvändig är det
viktigt att se till att reduceringsdelens
mått passar till stambladstjockleken, till
sågklingans håldiameter och till
verktygsspindelns diameter. Använd om
möjligt de reduceringsstycken som
medföljer sågklingan.

Sågklingans diameter ska motsvara
uppgiften på symbolen.

Symboler och deras betydelse

Visar vridriktningen för SDS-bulten för
åtdragning av sågklingan (motsols) och
för att lossa sågklingan (medsols).

Klämspak stängd:

Verktygsarmens inställda vertikala
geringsvinkel hålls.

Klämspak öppen:

Vertikala geringsvinklar kan ställas in.

175 mm

20 mm

Avståndshållarens rotationsriktning för
draganordningen för sågning av breda
profillister.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och
instruktioner.

 Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
linje i trä. Horisontella geringsvinklar på –52° till +60° och
geringsvinklar på 47° (vänstersidigt) till 47° (högersidigt) är
möjliga.
Elverktyget har konstruerats för sågning av hårt och mjukt
trä, samt av spån- och fiberplattor.
Med lämpliga sågklingor kan även aluminiumprofiler och
plast sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.

(1)

Anslagsskena

(2)

Justerbar anslagsskena

(3)

Anslag standard-geringsvinkel 47°, 45°, 33,9° och
22,5° (vertikal)

(4)

Skala för geringsvinkel (vertikal)

(5)

Vinkelvisare (vertikal) för höger
geringsvinkelintervall

(6)

Draganordningens låsskruv

(7)

Draganordningens avståndshållare

(8)

Klämspak för valfri geringsvinkel (vertikal)

(9)

Varvtalsreglage

A)

(10)

Transportsäkring

(11)

Transporthandtag
