Ελληνικά |

169

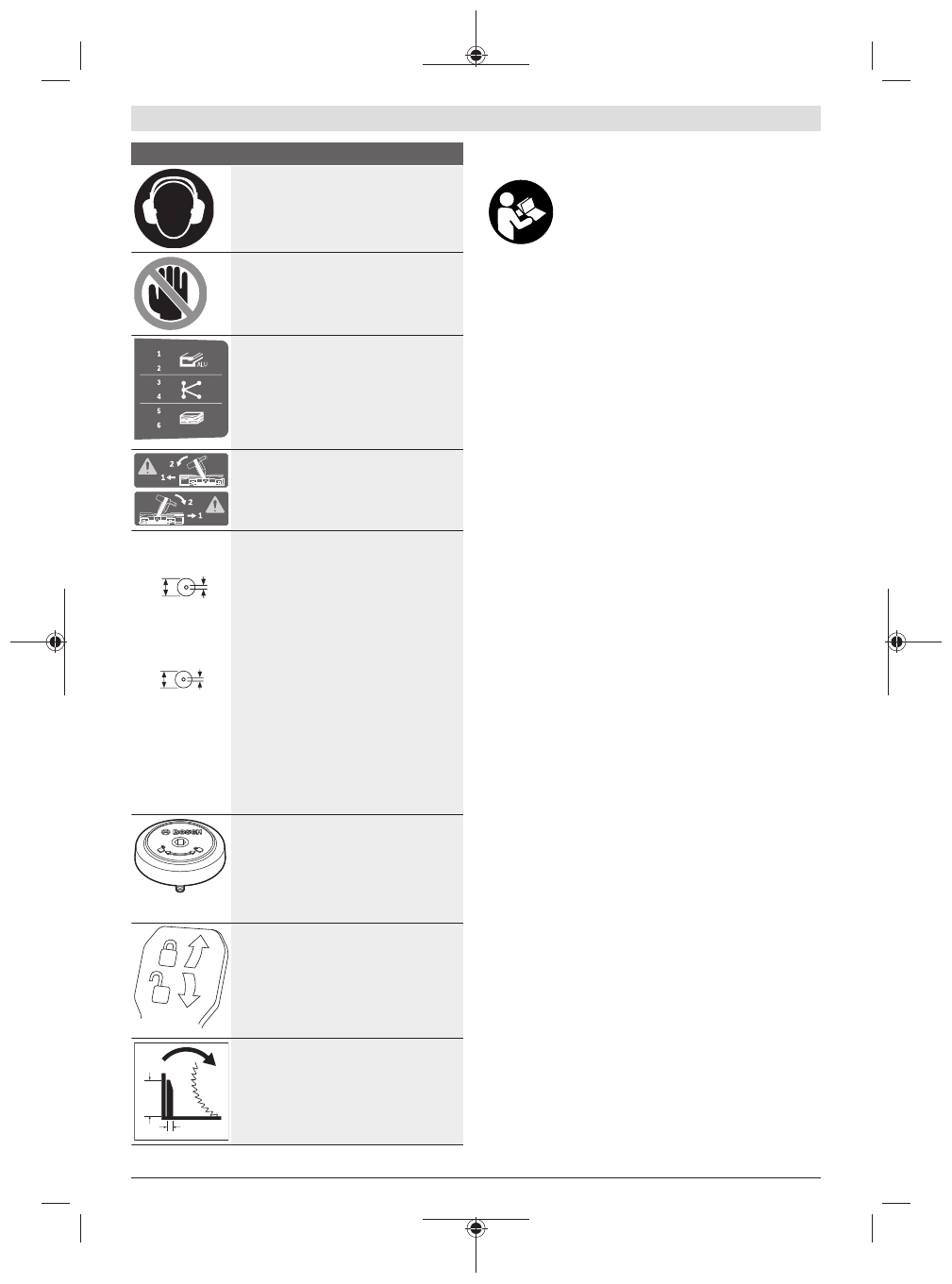

Σύμβολα και η σημασία τους

Φοράτε ωτασπίδες.

 Η επίδραση του

θορύβου μπορεί να οδηγήσει σε απώλεια
της ακοής.

Επικίνδυνος τομέας! Κρατάτε τα χέρια
σας, τα δάχτυλά σας ή/και τους
βραχίονές σας όσο το δυνατό πιο
μακριά από αυτόν τον τομέα.

Ο πίνακας δείχνει τη συνιστώμενη βαθμίδα
αριθμού στροφών ανάλογα με το
επεξεργαζόμενο υλικό: Αλουμίνιο,
συνθετικό υλικό, ξύλο.

(δε διατίθεται σε όλες τις ειδικές για την
κάθε χώρα εκδόσεις)

Κατά το πριόνισμα κάθετων φαλτσογωνιών
πρέπει οι ρυθμιζόμενες ράγες οδήγησης
να τραβηχτούν προς τα έξω ή να
αφαιρεθούν εντελώς.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Προσέχετε στις διαστάσεις του
πριονόδισκου. Η διάμετρος της τρύπας
πρέπει να ταιριάζει χωρίς ανοχή (κενό)
στον άξονα εργαλείου. Σε περίπτωση που
η χρήση συστολών είναι απαραίτητη,
προσέξτε, ώστε οι διαστάσεις της
συστολής να ταιριάζουν με το πάχος του
βασικού στελέχους και με τη διάμετρο της
οπής του πριονόδισκου καθώς και με τη
διάμετρο του άξονα του εργαλείου.
Χρησιμοποιείτε κατά το δυνατόν τις
συμπαραδιδόμενες μαζί με τον
πριονόδισκο συστολές.

Η διάμετρος του πριονόδισκου πρέπει να
αντιστοιχεί στην ένδειξη πάνω στο
σύμβολο.

Δείχνει τη φορά περιστροφής του πείρου
SDS για το σφίξιμο του πριονόδισκου
(αντίθετα στη φορά των δεικτών του
ρολογιού) και για το λύσιμο του
πριονόδισκου (προς τη φορά των δεικτών
του ρολογιού).

Μοχλός σύσφιγξης κλειστός:

Η ρυθμισμένη κάθετη φαλτσογωνιά του
βραχίονα του εργαλείου συγκρατείται.

Μοχλός σύσφιγξης ανοιχτός:

Μπορούν να ρυθμιστούν κάθετες
φαλτσογωνιές.

175 mm

20 mm

Φορά περιστροφής του αποστάτη για τη
διάταξη έλξης για το πριόνισμα πλατιών
μεταλλικών προφίλ.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

 Η μη τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να
προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των
οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται σαν σταθερό εργαλείο για
την εκτέλεση κατά μήκος και εγκάρσιων κοπών σε ξύλο.
Επιπλέον είναι δυνατές οριζόντιες φαλτσογωνιές από –52°
έως +60° καθώς και κάθετες φαλτσογωνιές από 47° (αριστερή
πλευρά) έως 47° (δεξιά πλευρά).
Η ισχύς του ηλεκτρικού εργαλείου επιτρέπει την κοπή σκληρών
και μαλακών ξύλων καθώς και μοριοσανίδων και ινοσανίδων.
Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε
να κόψετε διατομές αλουμινίου και πλαστικά υλικά.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται
στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα
γραφικών.

(1)

Ράγα οδήγησης

(2)

Ρυθμιζόμενη ράγα οδήγησης

(3)

Οδηγός στάνταρ φαλτσογωνιάς 47°, 45°, 33,9° και
22,5° (κάθετα)

(4)

Κλίμακα για φαλτσογωνιά (κάθετα)

(5)

Δείκτης γωνίας για δεξιά περιοχή φαλτσογωνιάς
(κάθετα)

(6)

Βίδα σταθεροποίησης της διάταξης έλξης

(7)

Αποστάτης της διάταξης έλξης

(8)

Μοχλός σύσφιγξης για κάθε φαλτσογωνιά (κάθετα)

(9)

Ρυθμιστής του αριθμού των στροφών

A)

(10)

Ασφάλεια μεταφοράς

(11)

Λαβή μεταφοράς

(12)

Προφυλακτήρας

(13)

Χειρολαβή

(14)

Κλείδωμα ενεργοποίησης του διακόπτη On/Off

(15)

Προστατευτικό κάλυμμα λέιζερ

(16)

Παλινδρομικός προφυλακτήρας

(17)

Ράουλο ολίσθησης

(18)

Βίδα σύσφιγξης της επέκτασης του τραπεζιού
πριονίσματος

(19)

Τρύπες για συναρμολόγηση

(20)

Τραπέζι πριονίσματος

(21)

Ένθετη πλάκα

(22)

Σφιγκτήρας ασφάλισης

(23)

Λαβή ακινητοποίησης για οποιαδήποτε
φαλτσογωνιά (οριζόντια)
