Srpski |

345

druge vrste postupaka, to može dovesti do opasnog
izlaganja zračenju.

u

Ne menjajte ugrađeni laser drugim tipom lasera.

Od

lasera koji ne odgovara ovom električnom alatu mogu
proizaći opasnosti za osobe.

u

Nemojte da vršite promene na laserskoj opremi.

Mogućnosti podešavanja koje su opisane u ovom uputstvu
za upotrebu možete slobodno da koristite.

Ne usmeravajte laserski zrak na osobe ili
životinje i ne gledajte u direktan ili
reflektovani laserski zrak.

Na taj način

možete da zaslepite lica, prouzrokujete
nezgode ili da oštetite oči.

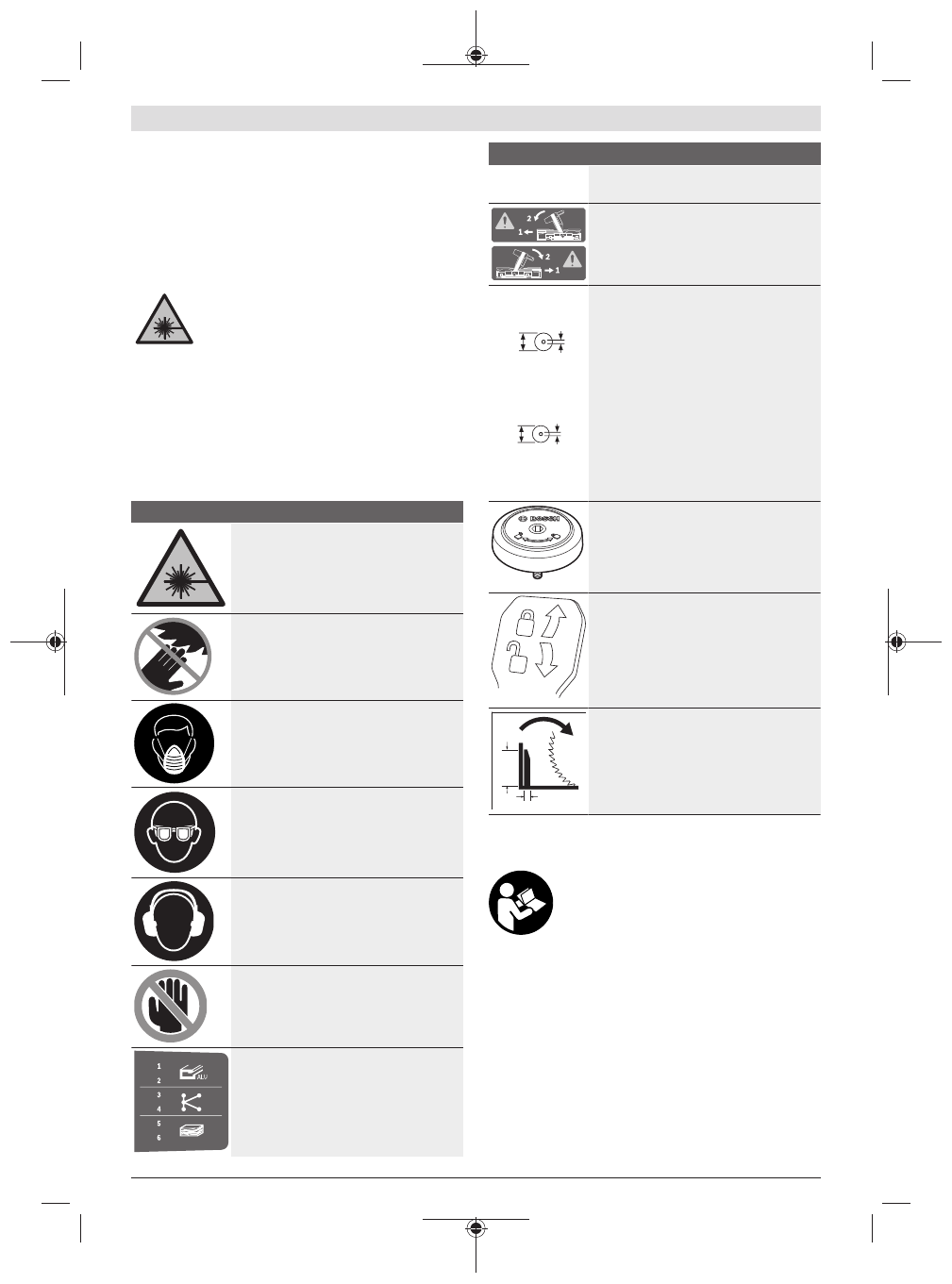

Simboli

Sledeći simboli mogu biti od značaja za upotrebu Vašeg
električnog alata. Molimo da zapamtite simbole i njihovo
značenje. Prava interpretacija simbola pomoći će Vam da
bolje i sigurnije koristite električni alat.

Simboli i njihovo značenje

Laser klasa 1

Rukama ne posežite u područje
testere, dok električni alat radi.

 Pri

kontaktu sa listom testere postoji
opasnost od povreda.

Nosite zaštitnu masku za prašinu.

Nosite zaštitne naočare.

Nosite zaštitu za sluh.

 Uticaj buke može

da dovede do gubitka sluha.

Područje opasnosti! Držite ruke, prste
ili šake što je moguće dalje od ovog
područja.

Tabela pokazuje preporučeni stepen
broja obrtaja u zavisnosti od radnog
materijala koji treba da se obrađuje:
aluminijum, plastika, drvo.

Simboli i njihovo značenje

(nije dostupno za sve verzije za različite
zemlje)

Prilikom testerisanja vertikalnih uglova
iskošenja, podesive granične šine morate
da povučete ka spolja odnosno da ih
sasvim uklonite.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Obratite pažnju na dimenzije lista
testere. Prečnik otvora mora bez zazora
odgovarati vretenu alata. Ukoliko je
neophodno korišćenje reduktora,
obratite pažnju da dimenzije reduktora
odgovaraju debljini osnovnog lista i
prečniku otvora lista testere, kao i
prečniku vretena alata. Koristite po
mogućstvu reduktore koji su isporučeni
zajedno sa listovima testere.

Prečnik lista testere mora da odgovara
podatku na simbolu.

Pokazuje smer okretanja SDS valjka radi
pritezanja lista testere (suprotno od
smera kretanja kazaljke na satu) i radi
otpuštanja lista testere (u smeru kretanja
kazaljke na satu).

Stezna poluga zatvorena:

Zadržaće se podešeni vertikalni ugao
iskošenja kraka alata.

Stezna poluga otvorena:

Mogu da se podese vertikalni uglovi
iskošenja.

175 mm

20 mm

Smer rotacije držača razmaka za vučni
mehanizam za testerisanje širokih
kalupa.

Opis proizvoda i primene

Pročitajte sve bezbednosne napomene i
uputstva.

 Propusti u poštovanju

bezbednosnih napomena i uputstava mogu da
prouzrokuju električni udar, požar i/ili teške
povrede.

Vodite računa o slikama u prednjem delu upustva za rad.

Upotreba prema svrsi

Električni alat je predviđen da kao stacionarni uređaj izvodi
uzdužne i poprečne rezove sa pravim postupkom reza u
drvetu. Pri tome su mogući horizontalni uglovi iskošenja od –
52° do +60° kao i vertikalni uglovi iskošenja od 47° (sa leve
strane) do 47° (sa desne strane).
Snaga električnog alata je dovoljna za testerisanje tvrdog i
mekog drveta, kao i iverica i fazer ploča.
