 | Polski

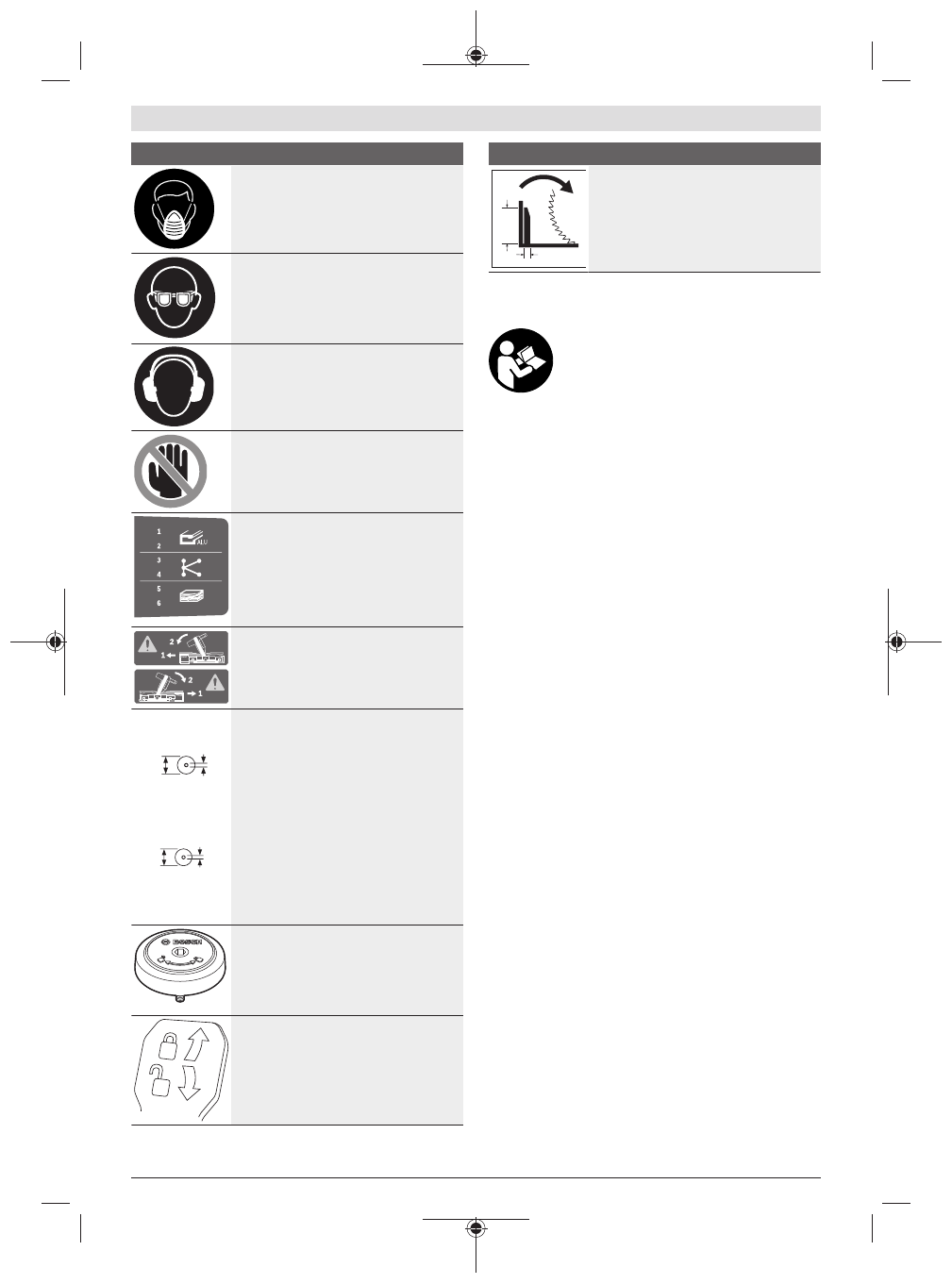

Symbole i ich znaczenie

Należy stosować maskę przeciwpyło-
wą.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słu-
chu.

 Hałas może spowodować utratę słu-

chu.

Strefa niebezpieczna! W miarę możli-
wości nie zbliżać do tej strefy dłoni,
palców ani ramion.

W tabeli przedstawiona została prędkość
obrotowa uzależniona od rodzaju obra-
bianego materiału: aluminium, tworzywa
sztuczne, drewno.

(opcja dostępna w zależności od wersji
produktu sprzedawanej w danym kraju)

Podczas wykonywania cięć pod kątem w
pionie przestawne szyny oporowe należy
wysunąć na zewnątrz lub całkowicie je
zdjąć.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Należy zwrócić uwagę na wymiary tarczy.
Średnica otworu musi pasować bez luzu
do wrzeciona. Jeżeli konieczne jest uży-
cie kształtek redukcyjnych, należy zwró-
cić uwagę, aby kształtka redukcyjna pa-
sowała wymiarami do grubości korpusu
tarczy i średnicy otworu, a także do śred-
nicy wrzeciona narzędzia. W miarę możli-
wości należy stosować kształtki redukcyj-
ne dostarczone wraz z tarczą.

Średnica tarczy musi odpowiadać średni-
cy podanej na symbolu.

Ukazuje kierunek obrotu śruby mocowa-
nia SDS w celu zamontowania tarczy (kie-
runek przeciwny do ruchu wskazówek ze-
gara) i w celu zdjęcia tarczy (kierunek
zgodny z ruchem wskazówek zegara).

Dźwignia zaciskowa jest zamknięta:

Ustawiony kąt cięcia głowicy jest utrzy-
mywany.

Dźwignia zaciskowa jest otwarta:

Istnieje możliwość zmiany kątów cięcia.

Symbole i ich znaczenie

175 mm

20 mm

Kierunek obrotu elementu dystansowego
mechanizmu przesuwu do cięcia szero-
kich listew profilowych.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki do-
tyczące bezpieczeństwa i zalecenia.

 Nie-

przestrzeganie wskazówek dotyczących bez-
pieczeństwa i zaleceń może doprowadzić do
porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.
Proszę zwrócić uwagę na rysunki zamieszczone na początku
instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym do wzdłużnego i poprzecznego cięcia drewna po linii
prostej. Istnieje przy tym możliwość ustawienia kątów cięcia
w poziomie, w zakresie od –52° od +60°, jak również w pio-
nie, w zakresie od 47° (po lewej stronie) do 47° (po prawej
stronie).
Moc elektronarzędzia przystosowana jest do cięcia drewna
twardego i miękkiego oraz do cięcia płyt wiórowych i pilśnio-
wych.
Możliwe jest też cięcie profili aluminiowych i tworzyw sztucz-
nych, jednakże konieczne jest użycie odpowiednich tarcz.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-
si się do schematu elektronarzędzia na stronach graficznych.

(1)

Szyna oporowa

(2)

Przestawna szyna oporowa

(3)

Ogranicznik dla standardowych kątów cięcia 47°,
45°, 33,9° i 22,5° (w pionie)

(4)

Skala dla kątów cięcia (w pionie)

(5)

Wskaźnik kąta dla prawego zakresu kąta cięcia
(pion)

(6)

Śruba ustalająca mechanizmu przesuwu

(7)

Element dystansowy mechanizmu przesuwu

(8)

Dźwignia zaciskowa dla dowolnych kątów cięcia
(w pionie)

(9)

Regulator prędkości obrotowej

A)

(10)

Zabezpieczenie transportowe

(11)

Uchwyt transportowy

(12)

Pokrywa ochronna

(13)

Rękojeść

(14)

Blokada włącznika/wyłącznika

(15)

Osłona lasera
