Slovenčina |

225

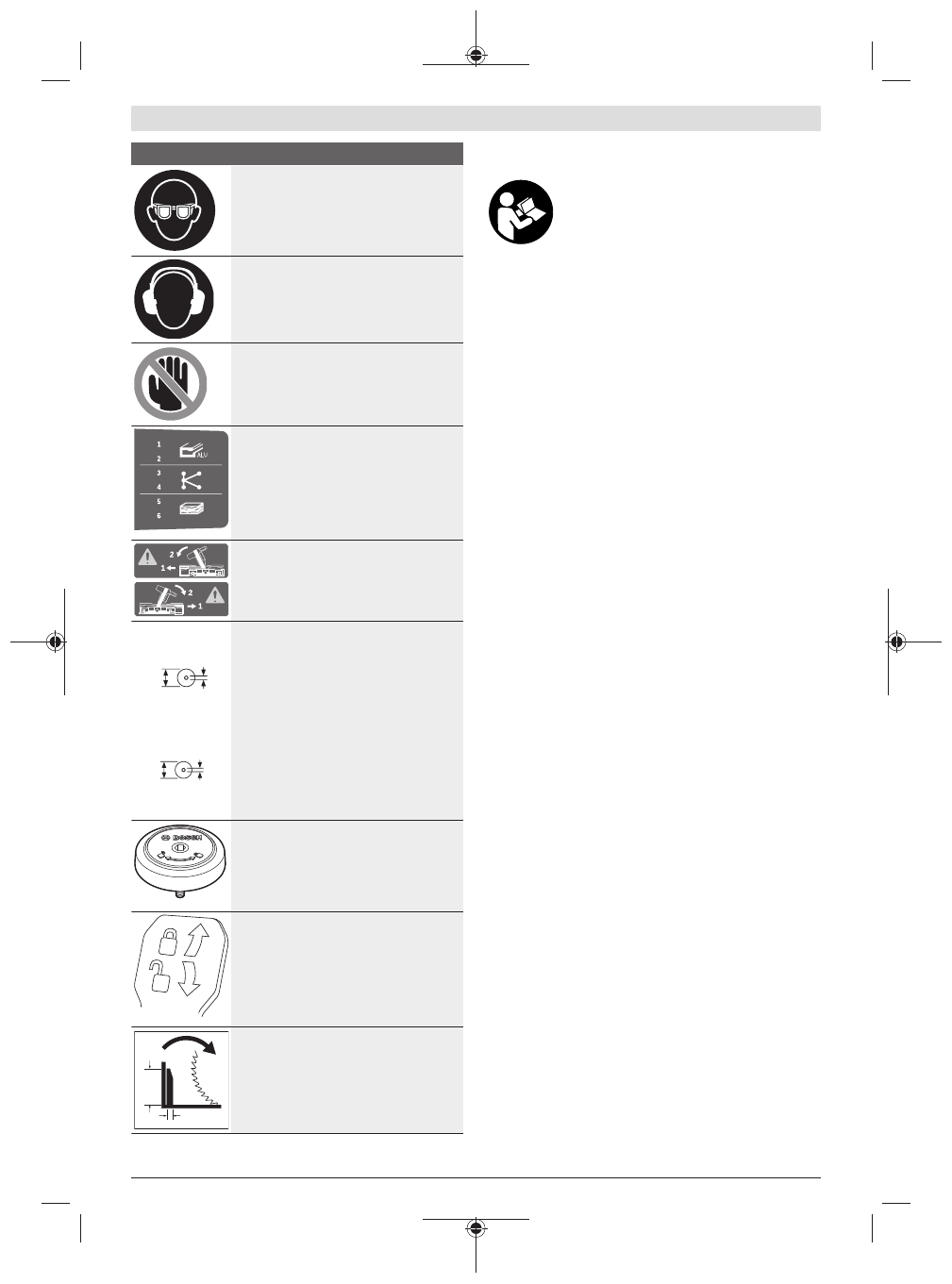

Symboly a ich význam

Používajte ochranné okuliare.

Používajte chrániče sluchu.

 Pôsobenie

hluku môže mať za následok stratu
sluchu.

Nebezpečný priestor! Podľa možnosti
nedávajte do tohto priestoru ruky, prs-
ty ani predlaktia.

V tabuľke je uvedený odporúčaný stupeň
otáčok v závislosti od obrábaného mate-
riálu: pre hliník, plast, drevo.

(nie je k dispozícii pri všetkých špecific-
kých vyhotoveniach pre jednotlivé kraji-
ny)

Pri rezaní vertikálnych uhlov zošikmenia
je nutné nastaviteľné dorazové lišty vy-
tiahnuť von, resp. úplne odstrániť.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Dodržiavajte rozmery pílového listu.
Priemer otvoru musí pasovať na vreteno
náradia bez vôle. Pokiaľ je nutné použiť
redukcie, dbajte na to, aby rozmery
redukcie zodpovedali hrúbke tela listu
a priemeru otvoru pílového listu
a priemeru vretena náradia. Ak je to mož-
né, používajte redukcie, ktoré sú súčas-
ťou dodávky pílového listu.

Priemer pílového listu sa musí zhodovať
s údajom na symbole.

Ukazuje smer otáčania SDS čapu na utia-
hnutie pílového listu (proti smeru pohybu
hodinových ručičiek) a na povolenie pílo-
vého listu (v smere pohybu hodinových
ručičiek).

Upínacia páka zatvorená:

Zachová sa nastavený vertikálny uhol zo-
šikmenia ramena nástroja.

Upínacia páka otvorená:

Dajú sa nastavovať vertikálne uhly zošik-
menia.

175 mm

20 mm

Smer otáčania rozperky pre ťahacie za-
riadenie na rezanie širokých profilových
líšt.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozor-
nenia a pokyny.

 Nedodržiavanie bezpečnost-

ných upozornení a pokynov môže zapríčiniť
úraz elektrickým prúdom, požiar a/alebo ťažké
poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na použí-
vanie.

Používanie v súlade s určením

Toto elektrické náradie je ako stacionárne náradie určené na
pozdĺžne a priečne rezy do dreva s rovným priebehom rezu.
Pritom sú možné horizontálne šikmé rezy s uhlami zošikme-
nia od −52° do +60°, ako aj vertikálne šikmé rezy s uhlami
zošikmenia od 47° (na ľavej strane) do 47° (na pravej
strane).
Výkon tohto elektrického náradia je dimenzovaný na rezanie
tvrdého a mäkkého dreva, ako aj drevotrieskových a drevo-
vláknitých dosák.
Pri použití vhodných pílových kotúčov je možné aj rezanie
hliníkových profilov a plastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyob-
razenie elektrického náradia na grafickej strane.

(1)

Dorazová lišta

(2)

Nastaviteľná dorazová lišta

(3)

Doraz pre štandardný uhol zošikmenia 47°, 45°,
33,9° a 22,5° (vertikálne)

(4)

Stupnica pre uhol zošikmenia (vertikálne)

(5)

Ukazovateľ uhla pre pravý rozsah uhlov zošikme-
nia (vertikálne)

(6)

Aretačná skrutka ťahacieho zariadenia

(7)

Rozperka ťahacieho zariadenia

(8)

Zvieracia páčka na nastavenie ľubovoľného uhla
zošikmenia (vertikálne)

(9)

Regulátor počtu otáčok

A)

(10)

Prepravná poistka

(11)

Rukoväť na prenášanie náradia

(12)

Ochranný kryt

(13)

Rukoväť

(14)

Blokovanie zapínania pre vypínač

(15)

Ochranný kryt lasera

(16)

Výkyvný ochranný kryt

(17)

Klzný valček

(18)

Zvieracia skrutka predĺženia rezacieho stola

(19)

Montážne otvory

(20)

Rezací stôl

(21)

Vkladacia platnička

(22)

Aretačná zvierka
