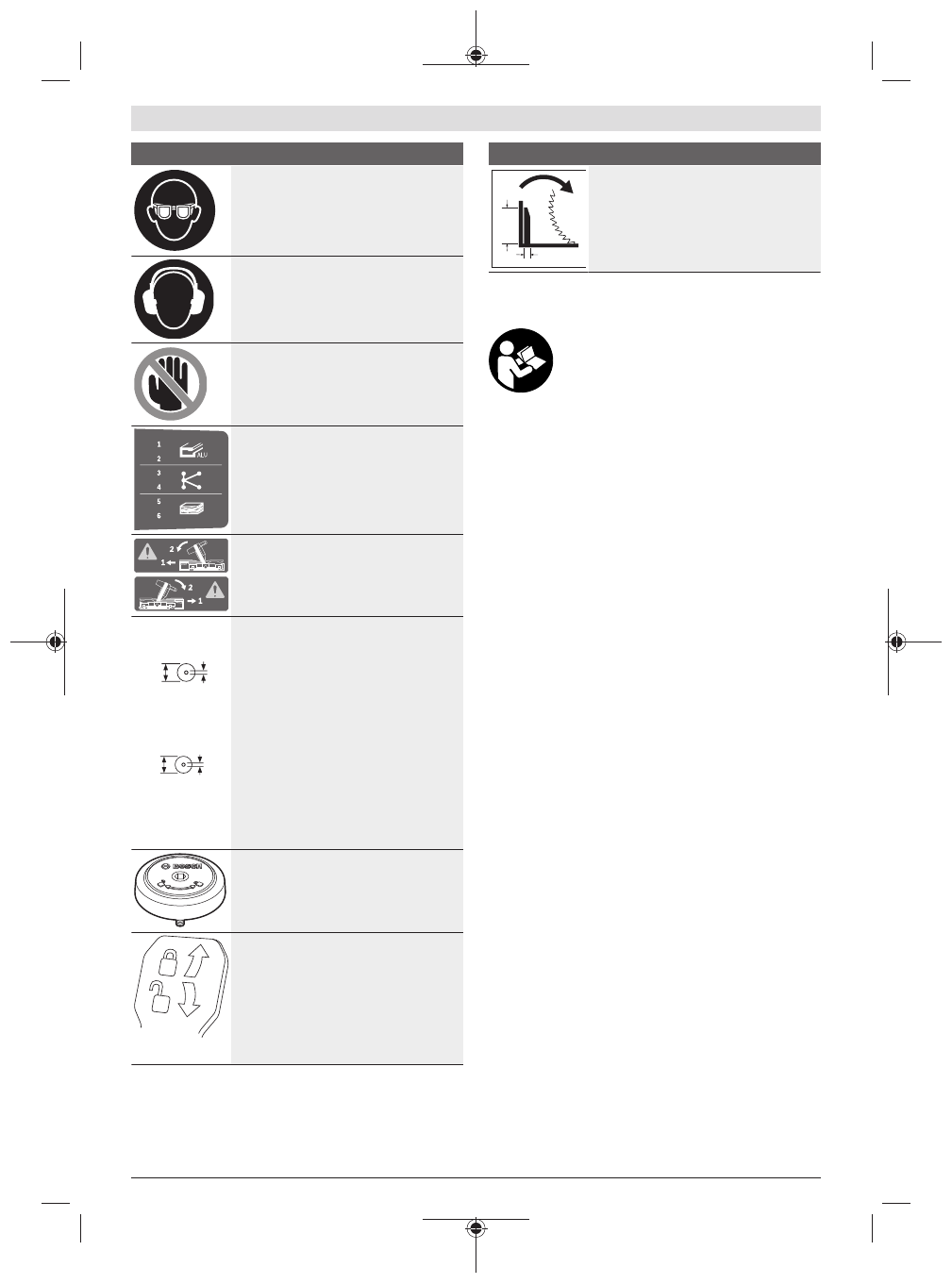

Symbolen en hun betekenis

Draag een veiligheidsbril.

Draag een gehoorbescherming.

 De

blootstelling aan lawaai kan gehoorver-
lies tot gevolg hebben.

Gevarenzone! Houd handen, vingers of
armen zo veel mogelijk hier uit de
buurt.

De tabel toont de aanbevolen toerental-
stand afhankelijk van het te bewerken
materiaal: aluminium, kunststof, hout.

(niet beschikbaar bij alle landspecifieke
uitvoeringen)

Bij het zagen van verticale verstekhoeken
moeten de verstelbare aanslagrails naar
buiten getrokken of helemaal verwijderd
worden.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Let op de afmetingen van het zaagblad.
De gatdiameter moet zonder speling op
de uitgaande as passen. Indien het ge-
bruik van reduceerstukken nodig is, dient
u erop te letten dat de afmetingen van
het reduceerstuk passen bij de zaagblad-
dikte en bij de gatdiameter van het zaag-
blad evenals bij de diameter van de uit-
gaande as. Gebruik indien mogelijk de
met het zaagblad meegeleverde redu-
ceerstukken.

De zaagbladdiameter moet overeenko-
men met de informatie op het symbool.

Toont de draairichting van de SDS-bout
voor het vastdraaien van het zaagblad
(tegen de klok in) en voor het losdraaien
van het zaagblad (met de klok mee).

Klemhendel gesloten:

de ingestelde verticale verstekhoek van
de gereedschaparm wordt vastgehou-
den.

Klemhendel open:

er kunnen verticale verstekhoeken inge-
steld worden.

Symbolen en hun betekenis

175 mm

20 mm

Rotatierichting van de afstandhouder
voor de trekinrichting voor het zagen van
brede profiellatten.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en in-
structies.

 Het niet naleven van de veiligheids-

aanwijzingen en instructies kan elektrische
schokken, brand en/of zware verwondingen
veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van
de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een
rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoe-
ken van –52° tot +60° evenals verticale verstekhoeken van
47° (linkerzijde) tot 47° (rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is ontworpen
voor het zagen van hard- en zacht hout, spaanplaat en vezel-
plaat.
Bij gebruik van geschikte zaagbladen is het zagen van alumi-
niumprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.

(1)

Aanslagrail

(2)

Verstelbare aanslagrail

(3)

Aanslag standaard verstekhoeken 47°, 45°, 33,9°
en 22,5° (verticaal)

(4)

Verdeelschaal voor verstekhoeken (verticaal)

(5)

Hoekaanduiding voor verstekhoekbereik rechts
(verticaal)

(6)

Vastzetschroef van de afkortvoorziening

(7)

Afstandhouder van afkortvoorziening

(8)

Klemhendel voor willekeurige verstekhoeken (ver-
ticaal)

(9)

Toerentalregelaar

A)

(10)

Transportbeveiliging

(11)

Transportgreep

(12)

Beschermkap

(13)

Handgreep

(14)

Inschakelblokkering voor aan/uit-schakelaar

(15)

Laserbeschermkap

(16)

Pendelbeschermkap

(17)

Glijrol
