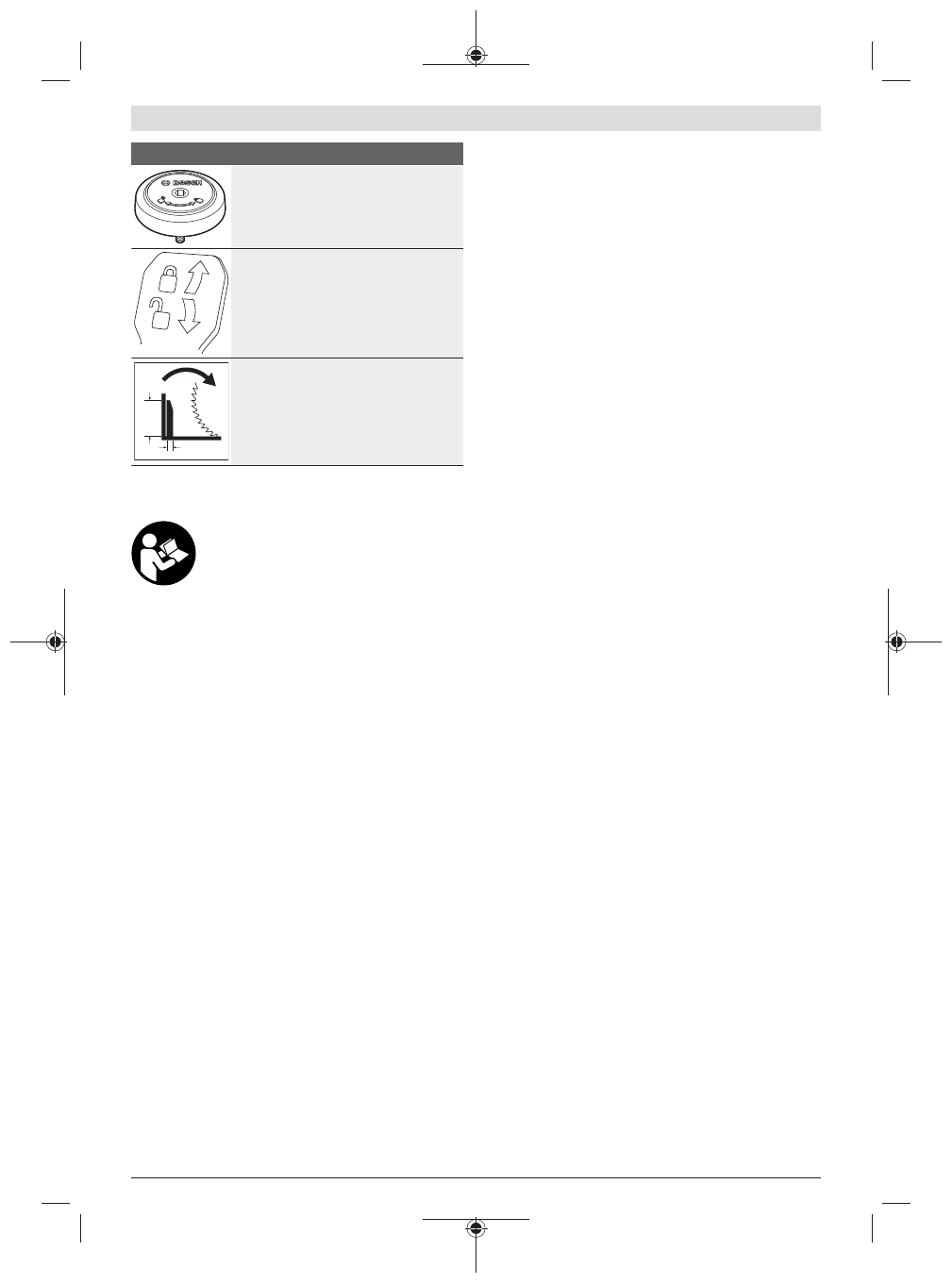

Sümbolid ja nende tähendus

Näitab SDS-kinnituse pöörlemissuunda
saeketta pingutamiseks (vastupäeva) ja
saeketta vabastamiseks (päripäeva).

Kinnitushoob on suletud:

Hoitakse tööriista haarale seatud
vertikaalset kaldenurka.

Kinnitushoob on avatud:

Vertikaalset kaldenurka saab seada.

175 mm

20 mm

Laiade profiililiistude saagimiseks ette
nähtud tõmbeseadise distantspiiriku
pöörlemise suund.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektritööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus.
Sealjuures on võimalikud horisontaalsed kaldenurgad −52°
kuni +60° ning vertikaalsed kaldenurgad 47° (vasakule) kuni
47° (paremale).
Elektritööriista võimsus on kohandatud kõva ja pehme
puidu, samuti laast- ja kiudplaatide saagimiseks.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.

(1)

Tugirööbas

(2)

Reguleeritav tugirööbas

(3)

Vertikaalse standardse kaldenurga 47°, 45°, 33,9°
ja 22,5° piirik

(4)

Vertikaalse kaldenurga skaala

(5)

Parempoolse (vertikaalse) nurgapiirkonna nurga
väärtuse näidik

(6)

Tõmbeseadise lukustuskruvi

(7)

Tõmbeseadise distantspiirik

(8)

Kinnitushoob suvalisele (vertikaalsele)
kaldenurgale

(9)

Pöörlemiskiiruse regulaator

A)

(10)

Transpordikaitse

(11)

Transpordipide

(12)

Kaitsekate

(13)

Käepide

(14)

Sisse-/väljalüliti sisselülitustõkis

(15)

Laseri kaitsekate

(16)

Pendel-kaitsekate

(17)

Liugrull

(18)

Saepingi pikenduse fikseerimiskruvi

(19)

Paigaldusavad

(20)

Saepink

(21)

Vaheplaat

(22)

Lukustusklamber

(23)

Lukustuspide suvalise horisontaalse kaldenurga
jaoks

(24)

Horisontaalse kaldenurga eelseadmishoob

(25)

Kaldumiskaitse

(26)

Horisontaalse kaldenurga väärtuse näidik

(27)

Horisontaalsete standardsete kaldenurkade
sälgud

(28)

Horisontaalse kaldenurga skaala

(29)

Saepingi pikendus

(30)

Haardesüvendid

(31)

Avad pitskruvi jaoks

(32)

SDS-polt

(33)

Sisse-/väljalüliti

(34)

Laseri (lõikejoone märgistuse) sisse-/väljalüliti

(35)

Laseri hoiatussilt

(36)

Laastude väljaviskeava

(37)

Tõmbeseadis

(38)

Reguleeritava tugirööpa lukustuskruvi

(39)

Sisekuuskantvõti (6 mm/4 mm)

(40)

Pitskruvi

(41)

Sügavuspiiriku justeerimiskruvi

(42)

Sügavuspiirik

(43)

Spindlilukustus

(44)

Vasakpoolse (vertikaalse) kaldenurgapiirkonna
nurga väärtuse näidik

(45)

0° vertikaalse standardse kaldenurga piirik

(46)

Laastude suunaja

(47)

Sisekuuskantkruvi saeketta kinnitamiseks

(48)

Kinnitusäärik

(49)

Saeketas

(50)

Seesmine kinnitusäärik

(51)

Keermestatud varras

(52)

Tiibkruvi

(53)

Laserikiirguse väljumisava

(54)

Vaheplaadi kruvid
