 | Български

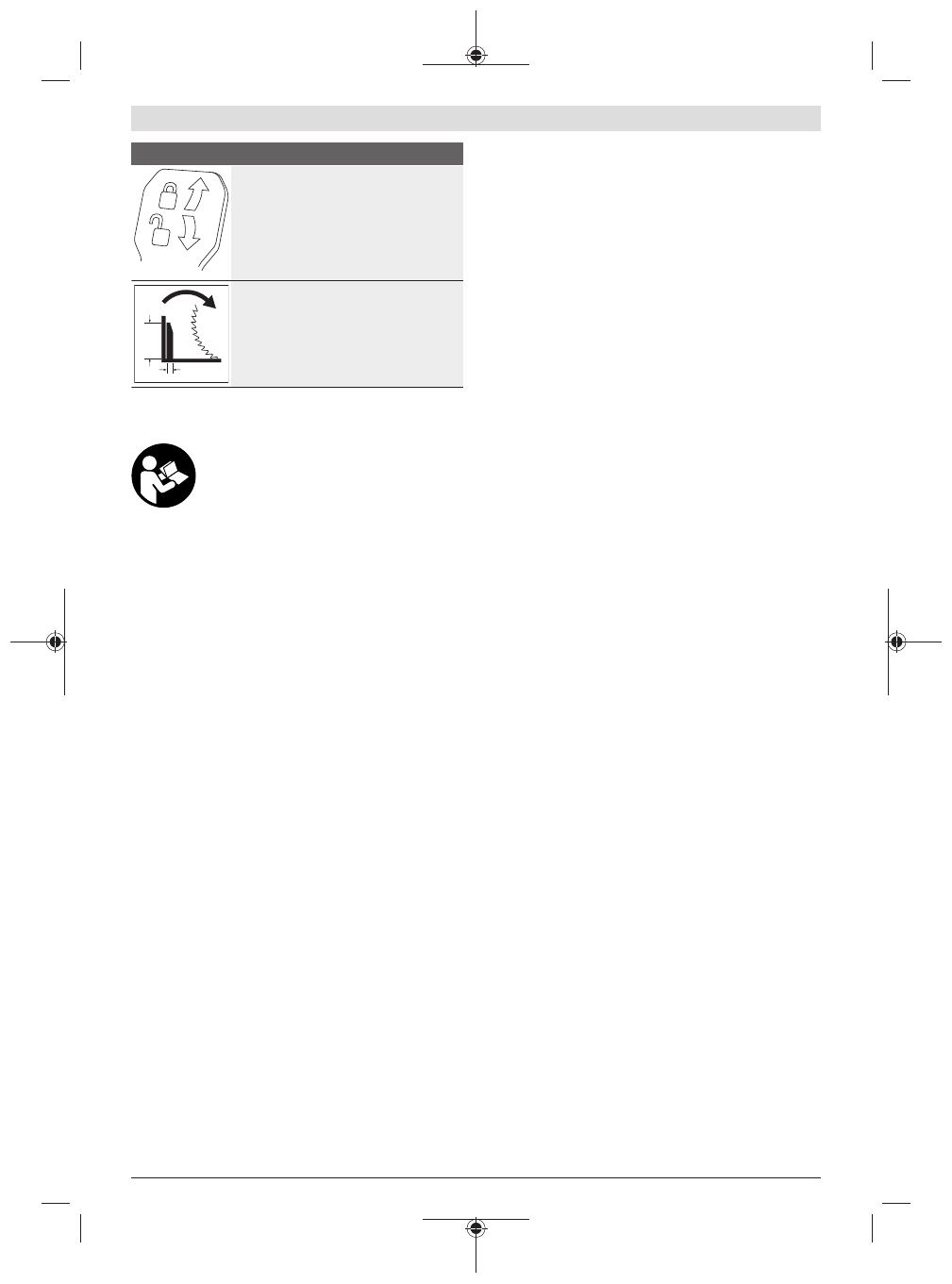

Символи и тяхното значение

Захващащият лост е затворен:

Фиксира се настроеният ъгъл на накло-
на на среза във вертикална равнина.

Захващащият лост е отворен:

Наклонът на среза във вертикална рав-
нина може да бъде променян.

175 mm

20 mm

Посока на въртене на раздалечителя за
изтеглящо съоръжение за срязване на
широки профилни дъски.

Описание на продукта и дейността

Прочетете внимателно всички указания и
инструкции за безопасност.

 Пропуски при

спазването на инструкциите за безопасност
и указанията за работа могат да имат за пос-
ледствие токов удар, пожар и/или тежки

травми.
Моля, имайте предвид изображенията в предната част на
ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за изпълняване на
надлъжни и напречни срезове в дървесни материали,
монтиран неподвижно върху работен плот. При това са
възможни хоризонтални ъгли на скосяване от –52° до
+60° както и вертикални ъгли на косяване от 47° (отляво)
до 47° (отдясно).
Мощността на електроинструмента е разчетена за раз-
рязване на твърд и мек дървесен материал, както и за
пресовани плоскости и фазери.
При използване на подходящи циркулярни дискове е въз-
можно и разрязването на алуминиеви профили и пласт-
маси.

Изобразени елементи

Номерирането на елементите на електроинструмента се
отнася до изображенията на страниците с фигурите.

(1)

Опорна шина

(2)

Регулируема опорна шина

(3)

Ограничител стандартен ъгъл на скосяване 47°,
45°, 33,9° и 22,5° (вертикален)

(4)

Скала за ъгъла на скосяване (вертикално)

(5)

Стрелка за дясната зона на ъгъла на скосяване
(вертикално)

(6)

Винт за застопоряване на приспособлението за
изтегляне

(7)

Раздалечител за изтеглящо съоръжение

(8)

Захващащ лост за произволни ъгли на скосява-
не (вертикално)

(9)

Лост за регулиране на скоростта на въртене

A)

(10)

Транспортно обезопасяване

(11)

Ръкохватка за пренасяне

(12)

Предпазен кожух

(13)

Ръкохватка

(14)

Блокировка на пусковия прекъсвач

(15)

Предпазно капаче на лазера

(16)

Шарнирно окачен предпазен кожух

(17)

Ролка

(18)

Застопоряващ винт за удължителя на работния
плот

(19)

Монтажни отвори

(20)

Маса на циркуляра

(21)

Подложна пластина

(22)

Фиксираща скоба

(23)

Застопоряваща ръкохватка за произволни ъгли
на скосяване (хоризонтално)

(24)

Лост за предварителна настройка на ъгъла на
скосяване (хоризонтално)

(25)

Защита от накланяне

(26)

Ъглов индикатор за ъгъл на скосяване (хоризон-
тално)

(27)

Канали за фиксиране на стандартни ъгли на ско-
сяване (хоризонтално)

(28)

Скала за ъгъла на скосяване (хоризонтално)

(29)

Удължаване на масата на циркуляра

(30)

Отвори за хващане

(31)

Отвори за винтови стяги

(32)

SDS-щифт

(33)

Пусков прекъсвач

(34)

Пусков прекъсвач за лазера (обозначаване на
линията на среза)

(35)

Предупредителна табелка за лазерния лъч

(36)

Отвор за изхвърляне на стружките

(37)

Приспособление за теглене

(38)

Фиксиращ винт за регулируемата опорна шина

(39)

Шестостенен ключ (6 mm/4 mm)

(40)

Винтова скоба

(41)

Регулиращ винт за дълбочинния ограничител

(42)

Дълбочинен ограничител

(43)

Застопоряване на вала

(44)

Стрелка за отчитане на лявата зона на ъгъла на
скосяване (вертикално)

(45)

Ограничител за стандартен ъгъл на скосяване 0°
(вертикално)

(46)

Предпазна пластина

(47)

Винт с глава с вътрешен шестостен за захваща-
не на циркулярен диск

(48)

Застопоряващ фланец
