Română |

301

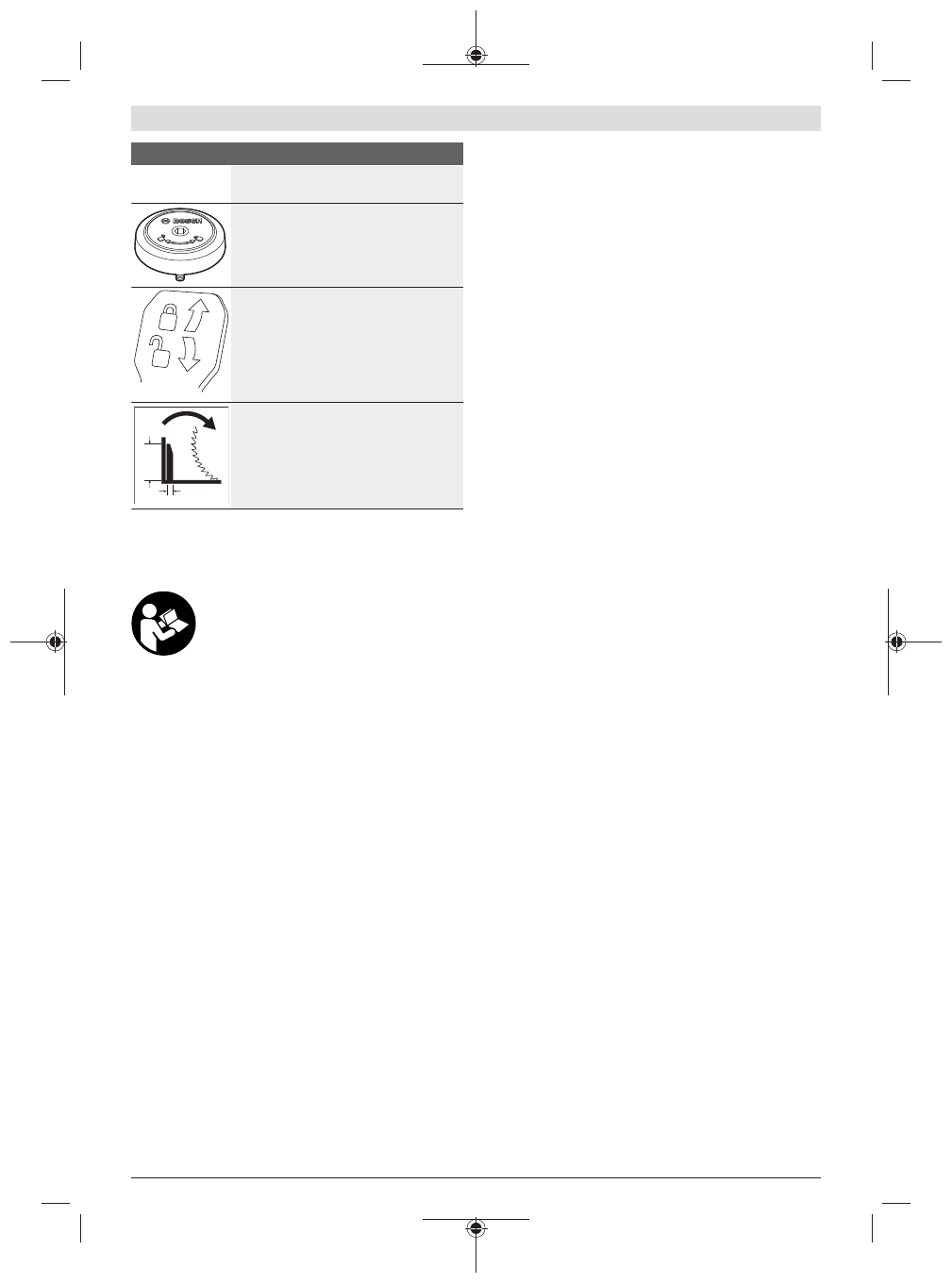

Simbolurile şi semnificaţia acestora

Diametrul pânzei de ferăstrău trebuie să
corespundă specificaţiei de pe simbol.

Indică direcţia de rotaţie a piuliţei rapide
pentru tensionarea pânzei de ferăstrău
(în sens antiorar) şi pentru detensionarea
pânzei de ferăstrău (în sens orar).

Pârghie de strângere închisă:

Unghiul de înclinare în plan vertical reglat
al braţului de tăiere este menţinut.

Pârghie de strângere deschisă:

Unghiul de înclinare în plan vertical poate
fi reglat.

175 mm

20 mm

Direcţia de rotaţie a distanţierului
dispozitivului de tracţiune pentru tăierea
şipcilor profilate late.

Descrierea produsului şi a
performanțelor sale

Citiţi toate indicaţiile şi instrucţiunile de
siguranţă.

 Nerespectarea instrucţiunilor şi

indicaţiilor de siguranţă poate provoca
electrocutare, incendiu şi/sau răniri grave.

Ţineţi seama de ilustraţiile din partea anterioară a
instrucţiunilor de folosire.

Utilizarea conform destinaţiei

Scula electrică este destinată executării în regim staţionar de
tăieri drepte longitudinale şi transversale în lemn. Astfel,
este posibilă reglarea unui unghi de în plan orizontal de la –
52° până la +60°, precum şi a unui unghi de înclinare în plan
vertical de la 47° (pe partea stângă) până la 47° (pe partea
dreaptă).
Puterea sculei electrice permite utilizarea acesteia atât
pentru tăierea lemnului de esenţă tare şi moale, cât şi a
plăcilor aglomerate şi plăcilor din fibre.
Cu pânze de ferăstrău adecvate, este posibilă şi debitarea
profilelor din aluminiu şi din material plastic.

Componentele ilustrate

Numerotarea elementelor componente se referă la schiţa
sculei electrice de pe pagina grafică.

(1)

Şină opritoare

(2)

Şină opritoare reglabilă

(3)

Limitator pentru unghiurile de înclinare standard
de 47°, 45°, 33,9° şi 22,5° (în plan vertical)

(4)

Scală pentru unghiurile de înclinare (în plan
vertical)

(5)

Indicator de unghiuri pentru domeniul unghiurilor
de înclinare din partea dreaptă (în plan vertical)

(6)

Şurub de blocare a dispozitivului de tracţiune

(7)

Distanţier pentru dispozitivul de tracţiune

(8)

Pârghie de strângere pentru unghiurile de înclinare
(în plan vertical)

(9)

Regulator de turaţie

A)

(10)

Dispozitiv de siguranţă la transport

(11)

Mâner de transport

(12)

Capac de protecţie

(13)

Mâner

(14)

Piedică de pornire pentru comutatorul de pornire/
oprire

(15)

Capac de protecţie a laserului

(16)

Apărătoare-disc

(17)

Rolă culisantă

(18)

Şurub de fixare pentru prelungirea mesei de lucru
pentru ferăstrău

(19)

Găuri pentru montare

(20)

Masă de lucru pentru ferăstrău

(21)

Placă intermediară

(22)

Clemă de blocare

(23)

Manetă de fixare pentru unghiurile de înclinare (în
plan orizontal) opţionale

(24)

Pârghie pentru prereglarea unghiurilor de înclinare
(în plan orizontal)

(25)

Dispozitiv de protecţie împotriva răsturnării

(26)

Indicator de unghiuri pentru unghiurile de înclinare
(în plan orizontal)

(27)

Marcaje crestate pentru unghiurile de înclinare (în
plan orizontal) standard

(28)

Scală pentru unghiurile de înclinare (în plan
orizontal)

(29)

Prelungire a mesei de lucru pentru ferăstrău

(30)

Mânere încastrate

(31)

Găuri pentru menghină

(32)

Bolţ SDS

(33)

Comutator de pornire/oprire

(34)

Comutator de pornire/oprire pentru laser
(marcarea liniei de tăiere)

(35)

Plăcuţă de avertizare laser

(36)

Orificiu de eliminare a aşchiilor

(37)

Dispozitiv de tracţiune

(38)

Şurub de blocare a şinei opritoare reglabile

(39)

Cheie hexagonală (6 mm/4 mm)

(40)

Menghină

(41)

Şurub de reglare a limitatorului de reglare a
adâncimii

(42)

Limitator de reglare a adâncimii

(43)

Dispozitiv de blocare a axului
