Norsk |

143

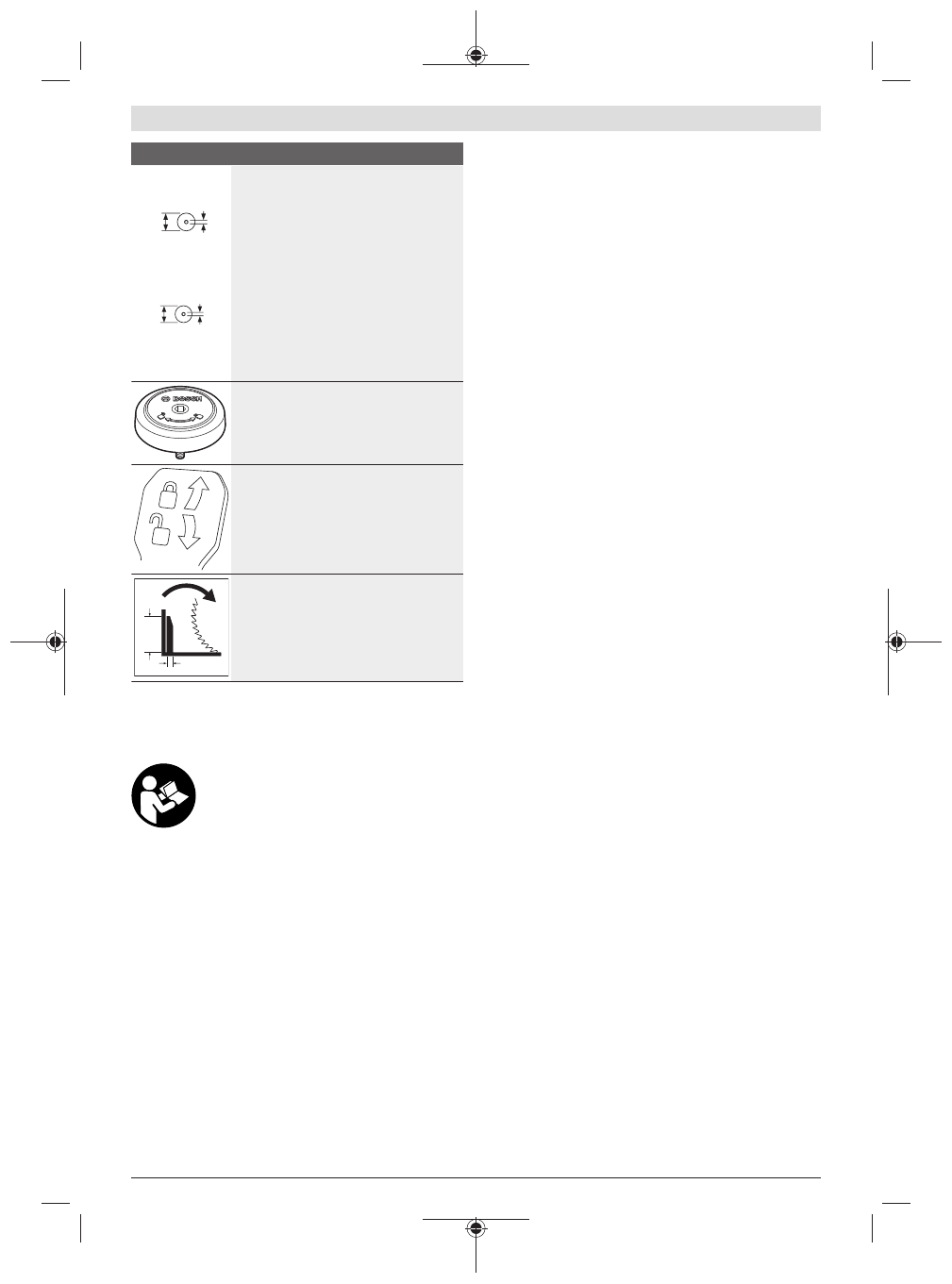

Symboler og deres betydning

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Ta hensyn til sagbladets dimensjoner.
Hulldiameteren må passe uten klaring på
verktøyspindelen. Hvis det er nødvendig
å bruke reduksjonsstykker, må
reduksjonsstykkenes dimensjoner passe
til tykkelsen på stambladet, sagbladets
hulldiameter og diameteren på
verktøyspindelen. Bruk fortrinnsvis
reduksjonsstykkene som fulgte med
sagbladet.

Sagbladdiameteren må stemme overens
med angivelsen på symbolet.

Viser rotasjonsretningen for SDS-bolten
for stramming av sagbladet (mot
urviseren) og for løsning av sagbladet
(med urviseren).

Klemspak lukket:

Den innstilte gjæringsvinkelen til
verktøyarmen holdes.

Klemspak åpen:

Vertikale gjæringsvinkler kan stilles inn.

175 mm

20 mm

Rotasjonsretning, avstandsholder for
uttrekksanordning til bruk ved saging av
brede profillister.

Produktbeskrivelse og
ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene.

Hvis ikke sikkerhetsanvisningene og
instruksene tas til følge, kan det oppstå
elektrisk støt, brann og/eller alvorlige
personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til
saging av langsgående og tverrgående rette snitt i tre.
Horisontale gjæringsvinkler fra –52° til +60° og vertikale
gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig.
Elektroverktøyet har en effekt som gjør det egnet for saging
av hardt og mykt tre, spon- og fiberplater.
Ved bruk av tilsvarende sagblad er det mulig å sage
aluminiumsprofiler og plast.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.

(1)

Anleggsskinne

(2)

Justerbar anleggsskinne

(3)

Anlegg for standardgjæringsvinkel 47°, 45°, 33,9°
og 22,5° (vertikal)

(4)

Skala for gjæringsvinkel (vertikal)

(5)

Vinkelindikator for høyre gjæringsvinkelområde
(vertikal)

(6)

Låseskrue for uttrekksanordning

(7)

Avstandsholder for uttrekksanordning

(8)

Klemspak for valgfri gjæringsvinkel (vertikal)

(9)

Turtallsregulator

A)

(10)

Transportsikring

(11)

Transporthåndtak

(12)

Vernedeksel

(13)

Håndtak

(14)

Innkoblingssperre for av/på-bryter

(15)

Laserbeskyttelsesdeksel

(16)

Pendelvernedeksel

(17)

Gliderull

(18)

Klemskrue for sagbordforlenger

(19)

Boringer for montering

(20)

Sagbord

(21)

Innleggsplate

(22)

Låseklemmer

(23)

Låseknapp for valgfri gjæringsvinkel (horisontal)

(24)

Spak for forhåndsinnstilling av gjæringsvinkel
(horisontal)

(25)

Veltebeskyttelse

(26)

Vinkelindikator for gjæringsvinkel (horisontal)

(27)

Hakk for standardgjæringsvinkel (horisontal)

(28)

Skala for gjæringsvinkel (horisontal)

(29)

Sagbordforlenger

(30)

Formstøpte håndtak

(31)

Hull for skrutvinge

(32)

SDS-bolt

(33)

Av/på-bryter

(34)

Av/på-bryter for laser (sagelinjemerking)

(35)

Laservarselskilt

(36)

Sponutkast

(37)

Uttrekksanordning

(38)

Låseskrue for justerbar anleggsskinne

(39)

Unbrakonøkkel (6 mm / 4 mm)

(40)

Skrutvinge

(41)

Justerskrue for dybdeanlegg

(42)

Dybdeanlegg

(43)

Spindellås

(44)

Vinkelindikator for venstre gjæringsvinkelområde
(vertikal)
