Français |

45

u

N’utilisez pas de lames en acier HSS (acier rapide).

De

telles lames se cassent facilement.

u

Toujours utiliser des lames de scie de dimensions et
de forme appropriées des alésages centraux (lame de
scie au diamant contre lame de scie ronde)

. Des lames

qui ne sont pas conformes aux matériels de montage de la
scie seront excentrées, provoquant une perte de
contrôle.

u

N’essayez jamais d’enlever des résidus de coupe, co-
peaux de bois ou autre de la zone de coupe pendant le
fonctionnement de l’outil électroportatif.

Amenez le

bras de l’outil en position de repos puis éteignez l’outil
électroportatif.

u

Après avoir utilisé la scie, ne touchez pas la lame
avant qu’elle ne soit refroidie.

 La lame de scie

s’échauffe fortement en cours d’utilisation.

u

Assurez-vous que les étiquettes d’avertissement qui
se trouvent sur l’outil électroportatif soient toujours
lisibles.

u

Attention – L’utilisation d’autres dispositifs de com-
mande ou d’ajustage que ceux indiqués ici ou l’exécu-
tion d’autres procédures risque de provoquer une ex-
position dangereuse aux rayonnements.

u

Ne remplacez en aucun cas le laser intégré contre un
laser d’un autre type.

Un laser inadapté à cet outil élec-

troportatif pourrait représenter un danger pour les per-
sonnes.

u

N’apportez aucune modification au dispositif laser.

Vous pouvez faire usage sans danger des possibilités de
réglage décrites sans cette notice.

Ne dirigez jamais le faisceau laser vers des
personnes ou des animaux et ne regardez ja-
mais dans le faisceau laser projeté par l’ap-
pareil ou réfléchi.

Vous risqueriez d’éblouir

des personnes, de provoquer des accidents ou
de causer des lésions oculaires.

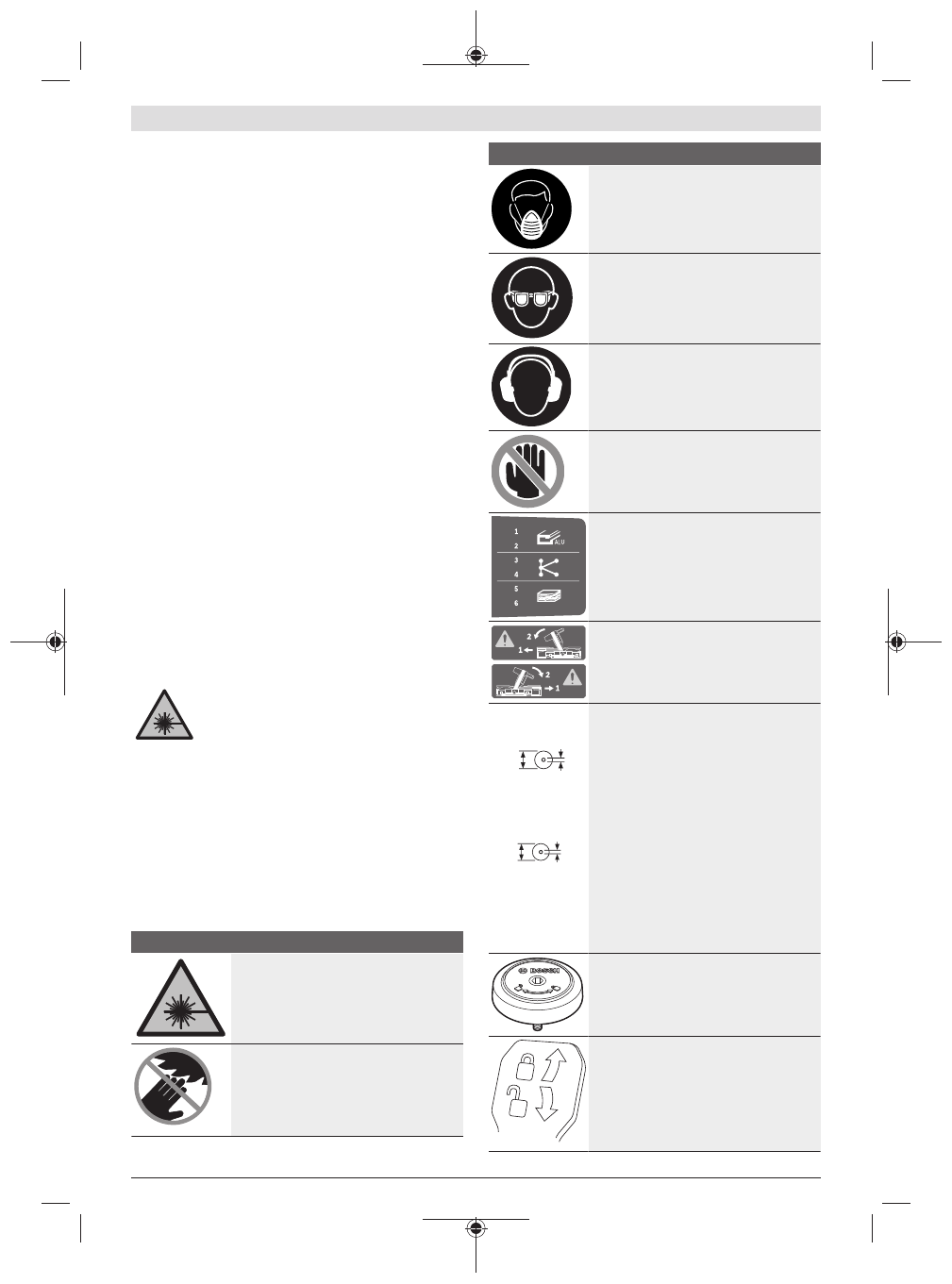

Symboles

Les symboles suivants peuvent être importants pour l’utilisa-
tion de votre outil électroportatif. Veuillez mémoriser les
symboles et leur signification. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre outil élec-
troportatif et en toute sécurité.

Symboles et leur signification

Laser de classe 1

N’approchez en aucun cas les mains de
la zone de sciage pendant le fonction-
nement de l’outil électroportatif.

 Il y a

risque de blessure grave en cas de
contact avec la lame de scie.

Symboles et leur signification

Portez un masque à poussière.

Portez toujours des lunettes de protec-
tion.

Portez une protection auditive.

 L’expo-

sition aux bruits peut provoquer une
perte de l’audition.

Zone dangereuse ! Gardez si possible
les mains, doigts ou bras éloignés de
cette zone.

Le tableau indique la position de vitesse
recommandée en fonction du matériau à
couper : aluminium, plastique, bois.

(pas disponible dans les versions de cer-
tains pays)

Pour effectuer des coupes biaises, il faut
pousser vers l’extérieur les butées ré-
glables ou les retirer complètement.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Respectez les dimensions prescrites de
la lame de scie. Le diamètre de l’alésage
central doit correspondre exactement à
celui de la broche (pas de jeu). Lorsqu’il
est nécessaire d’utiliser des bagues de
réduction, veillez à ce que les dimensions
de la bague de réduction soient adaptées
à l’épaisseur du corps de lame, au dia-
mètre de l’alésage de la lame et au dia-
mètre de la broche de l’outil. Utilisez
dans la mesure du possible les bagues de
réduction fournies avec la lame.

Le diamètre de lame doit correspondre à
l’indication du pictogramme.

Indique le sens de rotation de la broche
SDS pour serrer la lame de scie (sens an-
tihoraire) et pour desserrer la lame de
scie (sens horaire).

Levier de blocage fermé :

L’angle d’inclinaison du bras d’outil est
bloqué et ne peut pas être modifié.

Levier de blocage ouvert :

Il est possible de régler des angles d’incli-
naison pour des coupes biaises.
