Slovenščina |

359

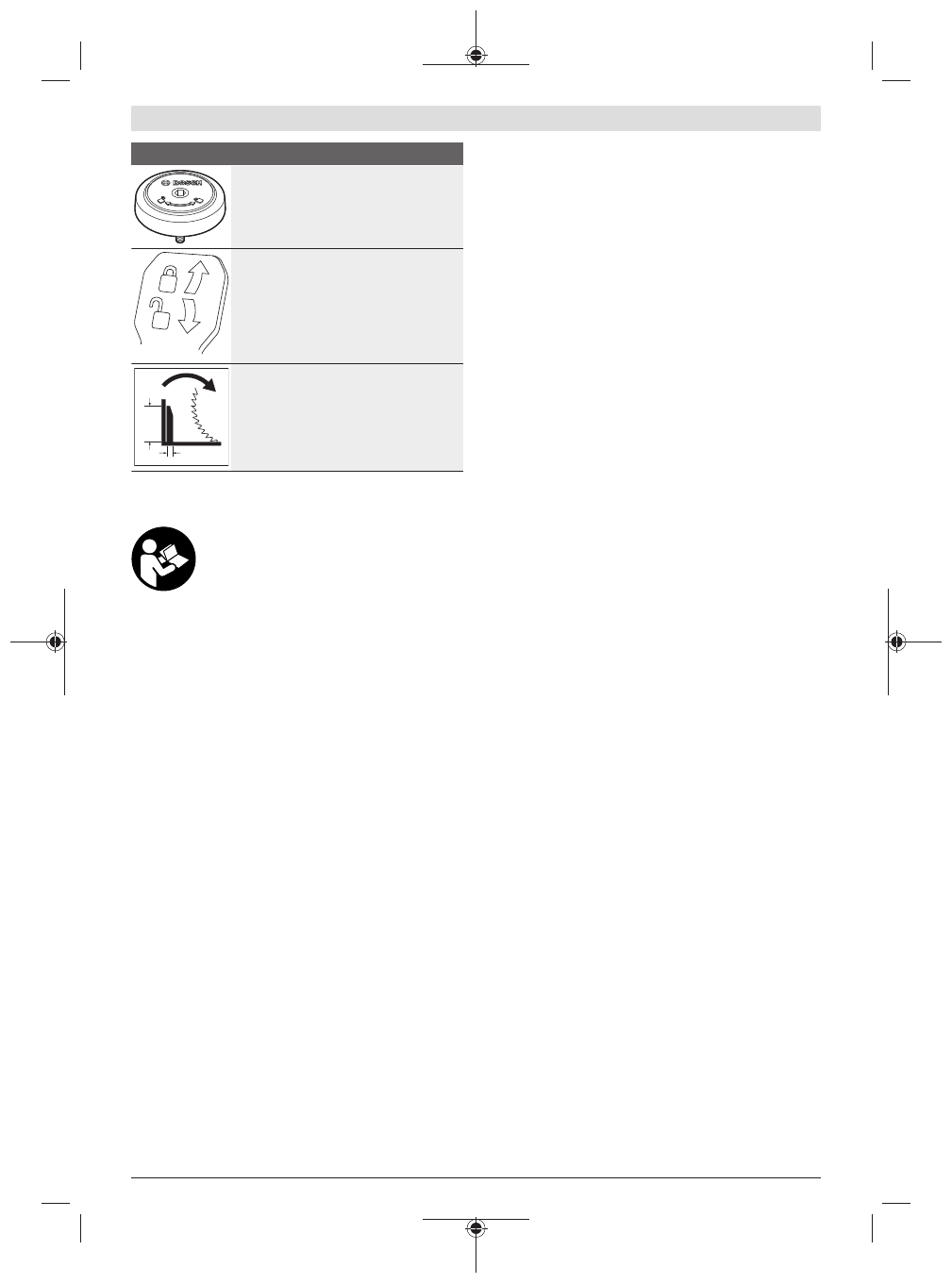

Simboli in njihov pomen

Kaže smer vrtenja vijaka SDS za
zategovanje žaginega lista (v nasprotni
smeri urnega kazalca) in za odvijanje
žaginega lista (v smeri urnega kazalca).

Zaprt vpenjalni vzvod:

nastavljeni navpični zajeralni kot roke
orodja ostaja nespremenjen.

Odprt vpenjalni vzvod:

možnost nastavljanja navpičnih zajeralnih
kotov.

175 mm

20 mm

Smer vrtenja distančnika za potezno
pripravo pri žaganju širših profilnih letev.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in
navodila.

 Neupoštevanje varnostnih opozoril

in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje se uporablja kot stacionarno orodje za
izvajanje ravnih vzdolžnih in prečnih rezov v les. Možni so
vodoravni zajeralni koti od –52° do +60° in navpični zajeralni
koti od 47° (levo) do 47° (desno).
Električno orodje je primerno za žaganje trdega in mehkega
lesa ter ivernih in vlaknenih plošč.
Z uporabo ustreznih žaginih listov je mogoče žagati v
aluminijaste profile in plastiko.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša
na prikaz električnega orodja na strani z grafiko.

(1)

Prislonska letev

(2)

Nastavljiva prislonska letev

(3)

Prislon standardnih zajeralnih kotov 47°, 45°,
33,9° in 22,5° (navpično)

(4)

Skala za nastavitev zajeralnega kota (navpično)

(5)

Kazalnik kota za desno območje zajeralnega kota
(navpično)

(6)

Pritrdilni vijak poteznega mehanizma

(7)

Distančnik poteznega mehanizma

(8)

Blokirna ročica za poljubne zajeralne kote
(navpično)

(9)

Regulator števila vrtljajev

A)

(10)

Transportno varovalo

(11)

Ročaj za prenašanje

(12)

Zaščitni pokrov

(13)

Ročaj

(14)

Zaklep stikala za vklop/izklop

(15)

Pokrov laserja

(16)

Nihajni zaščitni pokrov

(17)

Drsni valj

(18)

Pritrdilni vijak podaljška rezalne mize

(19)

Izvrtine za namestitev

(20)

Rezalna miza

(21)

Vložna plošča

(22)

Blokirna sponka

(23)

Pritrdilni čep za poljubne zajeralne kote
(vodoravno)

(24)

Ročica za nastavitev zajeralnega kota (vodoravno)

(25)

Zaščita proti prevračanju

(26)

Kazalnik kota zajeralnega kota (vodoravno)

(27)

Zareze za standardne zajeralne kote (vodoravno)

(28)

Skala za nastavitev zajeralnega kota (vodoravno)

(29)

Podaljšek rezalne mize

(30)

Oprijemalne reže

(31)

Izvrtine za primež

(32)

SDS-zatič

(33)

Stikalo za vklop/izklop

(34)

Stikalo za vklop/izklop laserja (označitev linije
reza)

(35)

Opozorilna ploščica laserja

(36)

Izmet odrezkov

(37)

Potezni mehanizem

(38)

Blokirni vijak nastavljive prislonske letve

(39)

Šestrobi ključ (6 mm/4 mm)

(40)

Primež

(41)

Nastavitveni vijak omejevalnika globine

(42)

Omejevalnik globine

(43)

Blokada vretena

(44)

Kazalnik kota za levo območje zajeralnega kota
(navpično)

(45)

Prislon za standardni zajeralni kot 0° (navpično)

(46)

Odvajalnik odrezkov

(47)

Šestrobi vijak za pritrditev žaginega lista

(48)

Vpenjalna prirobnica

(49)

Žagin list

(50)

Notranja vpenjalna prirobnica

(51)

Navojna ročica

(52)

Krilni vijak

(53)

Izstopna odprtina za lasersko žarčenje

(54)

Vijaki za vložno ploščo

(55)

Dolžinski prislon
