286

 | Қазақ

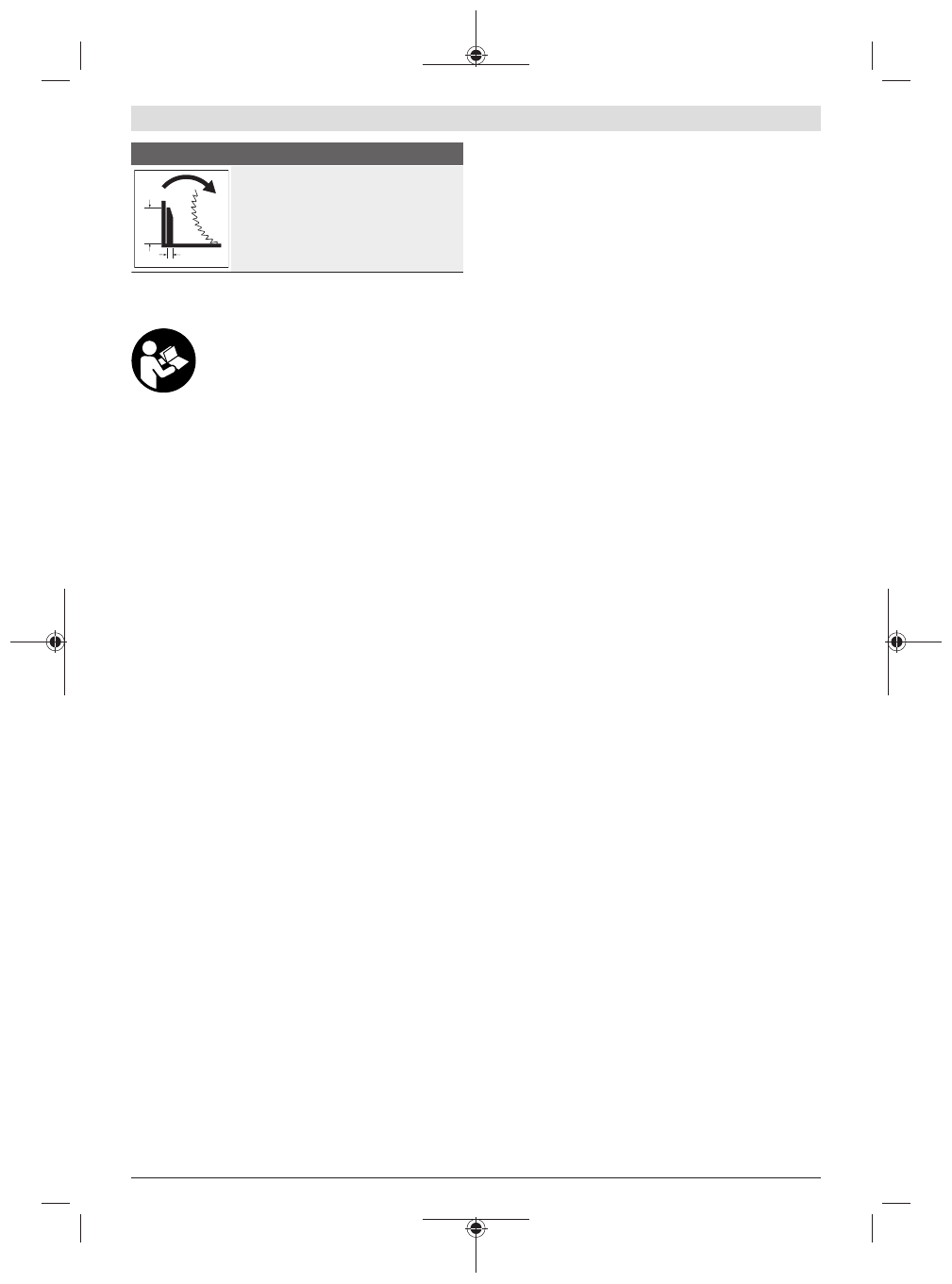

Белгілер мен олардың мағынасы

175 mm

20 mm

Кең профильдерді аралау үшін тарту
аспабына арналған аралық ұстағыштың
айналу бағыты.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.

 Техникалық

қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға алып

келуі мүмкін.
Пайдалану нұсқаулығының алғы бөлігінің суреттерін
ескеріңіз.

Тағайындалу бойынша қолдану

Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, ағашты кесудің түзу бағытымен жұмыс
істеуге арналған. Осылайша –52° және +60°
аралығындағы көлденең еңіс бұрыштарын және 47° (сол
жақ) және 47° (оң жақ) аралығындағы тік еңіс бұрыштары
мүмкін болады.
Электр құралының қуаты қатты және жұмсақ ағашты және
ағаш-жоңқалы плита мен ағаш-талшықты плиталарға
арналған.
Тиісті ара дискілерін пайдаланған кезде алюминий
профильдері мен пластикті аралауға болады.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар
беттегі электр құралының сипаттамасына сай.

(1)

Тіреуіш планка

(2)

Жылжымалы тіреуіш планка

(3)

47°, 45°, 33,9° және 22,5° стандартты еңіс
бұрыштарына арналған тірек (тік)

(4)

Еңіс бұрышының шкаласы (тік)

(5)

Оң жақ еңіс бұрышы аймағына арналған бұрыш
индикаторы (тік)

(6)

Тарту аспабының бекіткіш бұрандасы

(7)

Тарту аспабының аралық ұстағышы

(8)

Кез келген еңіс бұрышына арналған қыспа
иінтірек (тік)

(9)

Айналу жиілігін реттегіш

A)

(10)

Тасымалдауға арналған бекіткіш

(11)

Тасымалдау тұтқасы

(12)

Қорғаныш қаптама

(13)

Тұтқа

(14)

Ажыратқышты іске қосылудан қорғайтын құлып

(15)

Лазерден қорғаныш қалпақша

(16)

Маятниктік қорғаныш қаптама

(17)

Сырғанақ дөңгелек

(18)

Аралау үстелінің қысқыш бұрандасы

(19)

Монтаждық саңылаулар

(20)

Аралау үстелі

(21)

Ішпек

(22)

Бұғаттау қапсырмасы

(23)

Кез келген еңіс бұрышын бекіткіш тетік
(көлденең)

(24)

Еңіс бұрышын алдын ала реттеу иінтірегі
(көлденең)

(25)

Аударылудан қорғаныс

(26)

Еңіс бұрышына арналған бұрыш индикаторы
(көлденең)

(27)

Стандартты еңіс бұрышына арналған ойықтар
(көлденең)

(28)

Еңіс бұрышының шкаласы (көлденең)

(29)

Аралау үстелінің ұзартқышы

(30)

Ұстау ойықтары

(31)

Бұрандалы қысқыш саңылаулары

(32)

SDS болттары

(33)

Ажыратқыш

(34)

Лазерге арналған ажыратқыш (кесік
сызығының қиылысу белгісі)

(35)

Лазер ескерту тақтасы

(36)

Жоңқаны шығаруға арналған келте құбыр

(37)

Тарту аспабы

(38)

Жылжытылатын тіреуіш планканы құлыптау
бұрандасы

(39)

Алты қырлы дөңбек кілт (6 мм/4 мм)

(40)

Бұрандалы қысқыш

(41)

Тереңдік шектегішінің дәлдеу бұрандасы

(42)

Тереңдік шектегіші

(43)

Шпиндель бекіткіші

(44)

Сол жақ еңіс бұрышы аймағына арналған
бұрыш индикаторы (тік)

(45)

0° стандартты еңіс бұрышына арналған тірек
(тік)

(46)

Жоңқа бағыттауышы

(47)

Ара дискісін бекітуге арналған ішкі алты қырлы
бұранда

(48)

Қысқыш фланец

(49)

Ара дискісі

(50)

Ішкі қысқыш фланец

(51)

Бұрандалы өзек

(52)

Құлақты бұранда

(53)

Лазер сәулесінің шығыс саңылауы

(54)

Ішпек бұрандалары

(55)

Ұзындық шектегіші
