Magyar |

239

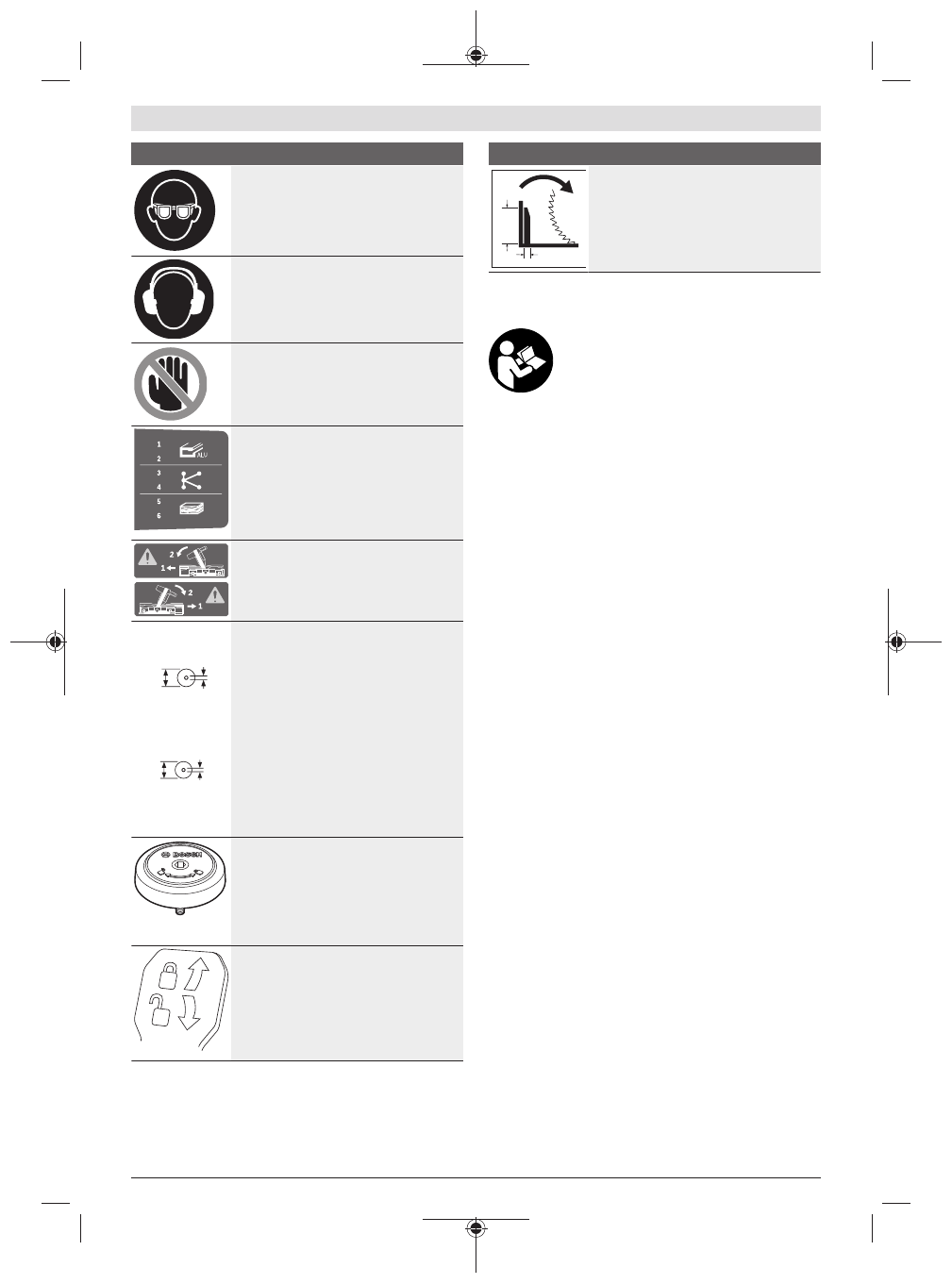

Szimbólumok és magyarázatuk

Viseljen védőszemüveget.

Viseljen fülvédőt.

 Ennek elmulasztása

esetén a zaj hatása a hallóképesség el-
vesztéséhez vezethet.

Veszélyes terület! Amennyire lehetsé-
ges, tartsa távol a kezét, az ujjait és a
karját ettől a területtől.

A táblázatban a javasolt fordulatszám-fo-
kozat látható a megmunkálásra kerülő
anyagtól függően: alumínium, műanyag,
fa.

(nem áll valamennyi országspecifikus ki-
vitel esetén rendelkezésre)

Függőleges sarkalószögek vágásához a
beállítható ütközősíneket a külső helyzet-
be kell húzni, vagy teljesen el kell távolíta-
ni.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Ügyeljen a fűrészlap méreteire. A lyuk át-
mérőjének játékmentesen hozzá kell il-
leszkednie a szerszámtengelyhez. Ha re-
dukáló idomok alkalmazására van szük-
ség, ügyeljen arra, hogy a redukáló idom
méretei megfeleljenek a fűrészlap alap-
vastagságának, a fűrészlap nyílásátmérő-
jének és a szerszámorsó átmérőjének.
Lehetőleg a fűrészlappal együtt szállított
redukáló idomokat használja.

A fűrészlap átmérőjének meg kell felelnie
a jelen megadott értéknek.

Az SDS-csavarnak a fűrészlap megszorí-
tásához szükséges (az óramutató járásá-
val ellenkező irányban), illetve a fűrész-
lap kilazításához szükséges (az óramuta-
tó járásával megegyező irányban) forgás-
irányát jelzi.

Szorítókar zárva:

A szerszámkar beállított függőleges sar-
kalószöge rögzítve marad.

Szorítókar nyitva:

Most be lehet állítani a függőleges sarka-
lószöget.

Szimbólumok és magyarázatuk

175 mm

20 mm

A húzószerkezet számára szolgáló távtar-
tó forgásiránya széles profillécek fűrésze-
léséhez.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-
tést és előírást.

 A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-
hez, tűzhöz és/vagy súlyos sérülésekhez vezet-
het.

Kérjük, vegye figyelembe a Használati Utasítás első részében
található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám fából készült munkadarabokban
hosszanti és keresztirányú egyenes vágások végrehajtására
szolgál. A berendezésen –52° és +60° közötti vízszintes sar-
kalószögeket, valamint 47° (a bal oldalon) és 47° (a jobb ol-
dalon) közötti függőleges sarkalószögeket lehet beállítani.
Az elektromos kéziszerszám teljesítménye kemény- és puha-
fa, valamint faforgács- és farostlemezek fűrészelésére van
méretezve.
Megfelelő fűrészlapok alkalmazásával a berendezés alumíni-
um és műanyag profilok fűrészelésére is alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-
sa az elektromos kéziszerszámnak az ábra-oldalon található
képére vonatkozik.

(1)

Ütközősín

(2)

Beállítható ütközősín

(3)

Standard-sarkalószög ütköző 47°, 45°, 33,9° és
22,5° (függőleges)

(4)

Sarokillesztési szög skála (függőleges)

(5)

Jobb oldali sarkalószög tartomány szögmérő (füg-
gőleges)

(6)

Húzószerkezet rögzítőcsavar

(7)

Húzószerkezet távtartó

(8)

Szorítókar tetszőleges sarkalószögekhez (függőle-
ges)

(9)

Fordulatszám szabályozó

A)

(10)

Szállítási rögzítési segédeszközök

(11)

Szállító fogantyú

(12)

Védőbúra

(13)

Fogantyú

(14)

A be-/kikapcsoló bekapcsolás reteszelője

(15)

Lézer védősapka

(16)

Lengő védőburkolat
