Suomi |

155

u

Älä missään tapauksessa poista puupaloja, sahanpu-
rua tms. työstöalueelta, kun sähkötyökalu on käyn-
nissä.

Ohjaa laitteen käyttövarsi aina ensin lepoasentoon

ja sammuta sähkötyökalu.

u

Älä kosketa työn jälkeen sahanterää ennen kuin se on
jäähtynyt.

 Sahanterä kuumenee voimakkaasti sahaus-

työssä.

u

Älä missään tapauksessa peitä tai poista sähkötyöka-
lussa olevia varoituskilpiä.

u

Varoitus – vaarallisen säteilyaltistuksen vaara, jos
käytät muita kuin tässä mainittuja käyttö- tai säätö-
laitteita tai menetelmiä.

u

Älä vaihda sisäänrakennettua laseria toisentyyppi-
seen laseriin.

Laser, joka ei sovi tähän sähkötyökaluun,

saattaa aiheuttaa vaaraa ihmisille.

u

Älä tee mitään muutoksia laserlaitteistoon.

Tässä käyt-

töohjekirjassa kuvattujen säätömahdollisuuksien käyttö
on turvallista.

Älä suuntaa lasersädettä ihmisiin tai eläimiin
äläkä katso sinua kohti näkyvään tai heijas-
tuneeseen lasersäteeseen.

Lasersäde voi ai-

heuttaa häikäistymistä, onnettomuuksia tai sil-
mävaurioita.

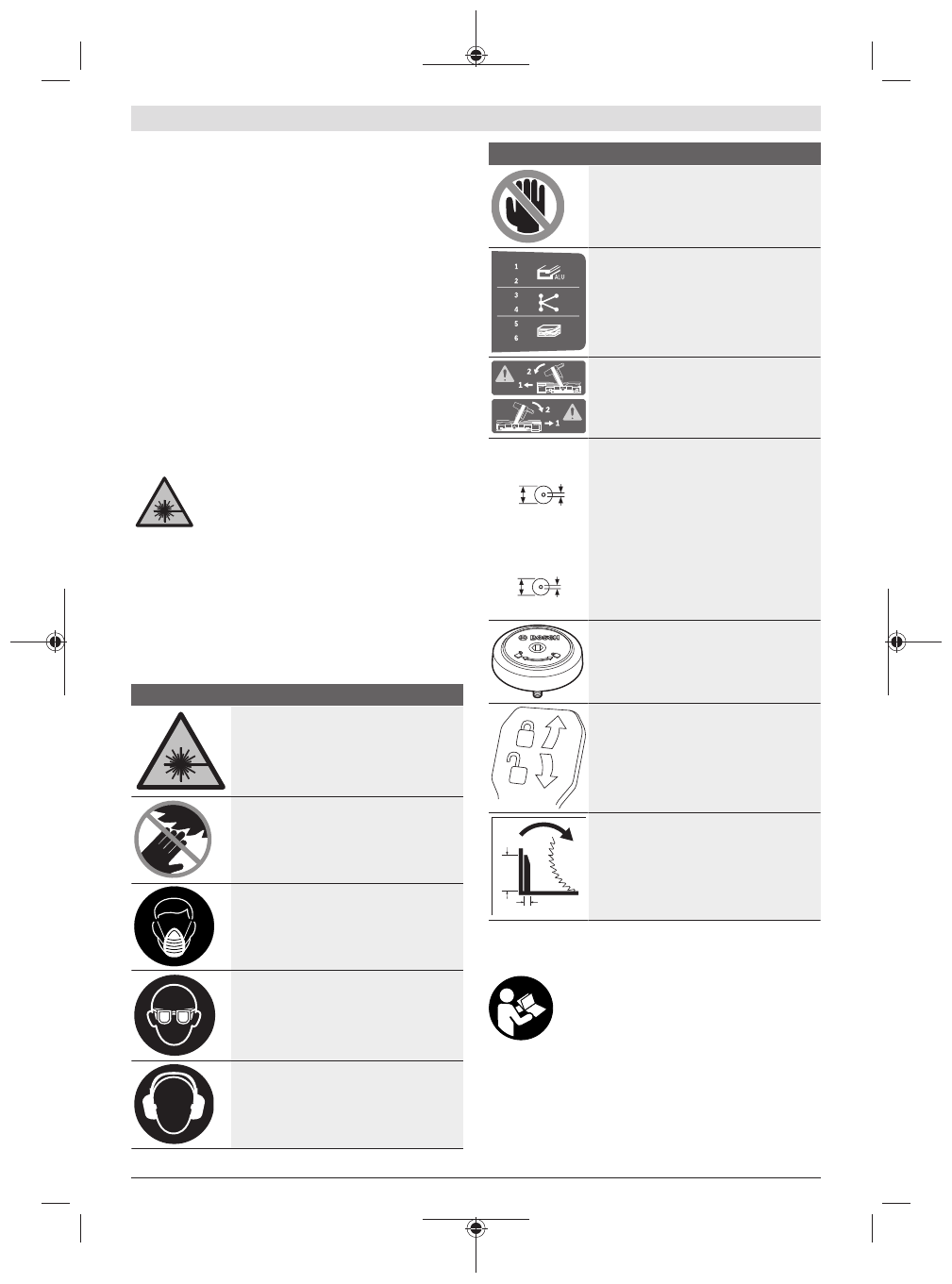

Symbolit

Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön
yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien
oikean tulkinnan myötä pystyt käyttämään sähkötyökalua pa-
remmin ja turvallisemmin.

Symbolit ja niiden merkitys

Luokan 1 laserlaite

Pidä kädet poissa sahausalueelta, kun
sähkötyökalu on käynnissä.

 Sahanterän

koskettaminen aiheuttaa loukkaantumis-
vaaran.

Käytä pölysuojainta.

Käytä suojalaseja.

Käytä kuulosuojaimia.

 Melu saattaa joh-

taa kuuroutumiseen.

Symbolit ja niiden merkitys

Vaaravyöhyke! Jos suinkin mahdol-
lista, pidä kädet, sormet ja käsivarret
poissa tältä alueelta.

Taulukko näyttää suositellun kierrosluku-
portaan, joka riippuu työstettävästä ma-
teriaalista: alumiini, muovi, puu.

(ei käytettävissä kaikissa maakohtaisissa
versioissa)

Kun sahaat pystysuuntaisia jiirikulmia,
säädettävät ohjainkiskot täytyy vetää
ulospäin tai ottaa kokonaan pois.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Huomioi sahanterän mitat. Reiän halkaisi-
jan täytyy sopia välyksettä teräkaraan.
Jos sahassa täytyy käyttää supistuskap-
paleita, varmista, että supistuskappale
sopii mitoiltaan sahanterän rungon pak-
suudelle, reiän halkaisijalle ja teräkaran
halkaisijalle. Käytä mieluiten sahanterän
mukana toimitettuja supistuskappaleita.

Sahanterän halkaisijan täytyy vastata
symbolissa ilmoitettua mittaa.

Näyttää SDS-pultin kiertosuunnan sahan-
terän kiristykseen (vastapäivään) ja sa-
hanterän irrotukseen (myötäpäivään).

Kiristysvipu kiinni:

sahausvarrelle säädetty pystysuuntainen
jiirikulma pysyy paikallaan.

Kiristysvipu auki:

voit säätää pystysuuntaisen jiirikulman.

175 mm

20 mm

Vetolaitteen välikappaleen kiertosuunta
leveiden profiililistojen sahaukseen.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet.

 Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-
täminen voi johtaa sähköiskuun, tulipaloon ja/
tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on pöydän päällä käytettävä saha, joka on tar-
koitettu puun suoralinjaiseen pituus- ja poikittaissahauk-
seen. Sen avulla voi sahata vaakasuuntaisia jiirikulmia –52 ja
