212

 | Čeština

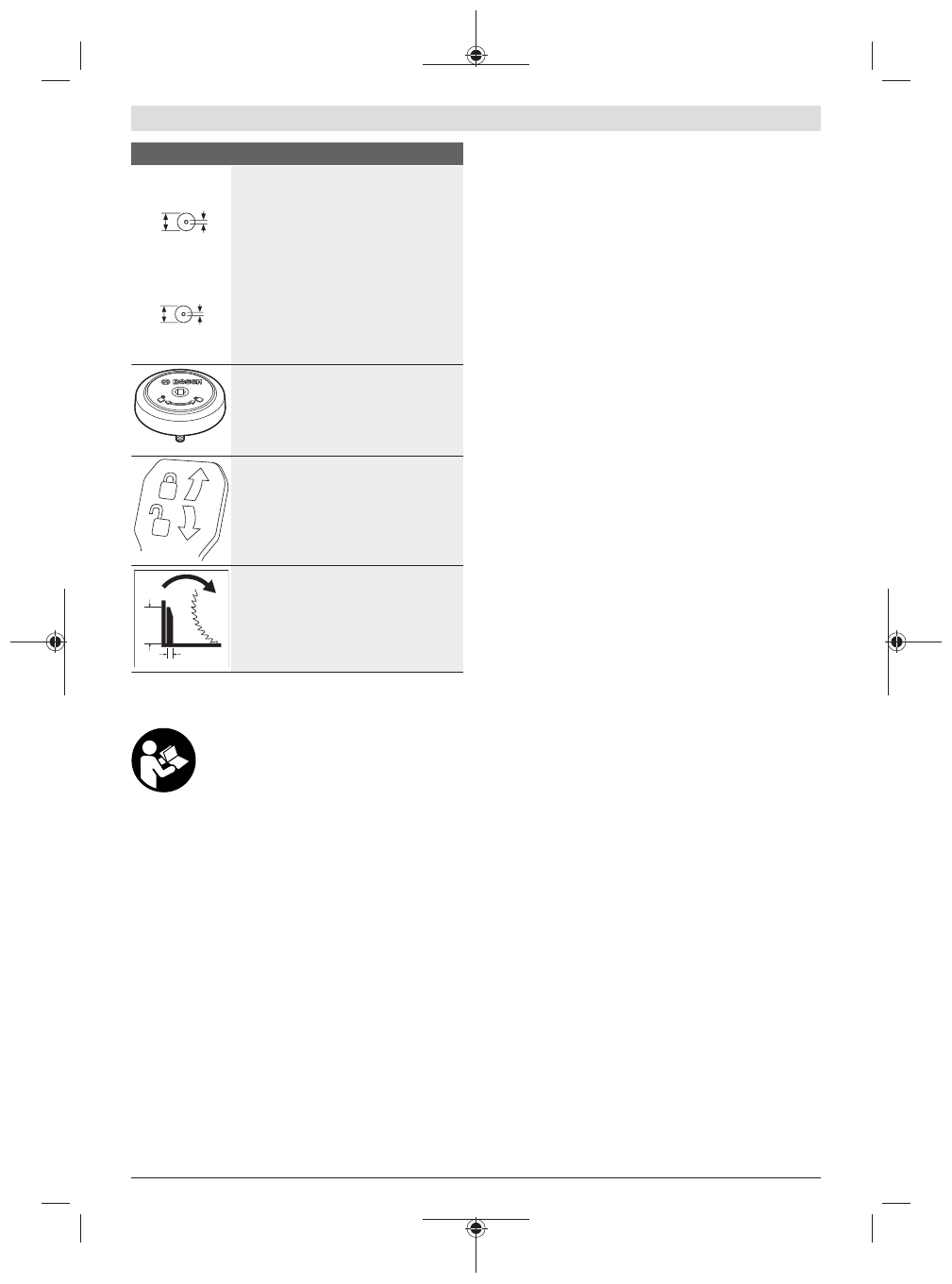

Symboly a jejich význam

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Dbejte na rozměry pilového kotouče.
Průměr otvoru musí bez vůle pasovat na
vřeteno nářadí. Pokud je nutné použít
redukce, dbejte na to, aby rozměry
redukce odpovídaly tloušťce těla kotouče
a průměru otvoru pilového kotouče a dále
průměru vřetena nářadí. Pokud možno
používejte redukce, které jsou součástí
dodávky pilového kotouče.

Průměr pilového kotouče musí souhlasit
s údajem na symbolu.

Ukazuje směr otáčení čepu SDS pro
utáhnutí pilového kotouče (proti směru
hodinových ručiček) a pro povolení
pilového kotouče (po směru hodinových
ručiček).

Zajišťovací páčka zatažená:

Je zajištěný nastavený vertikální
pokosový úhel ramena nářadí.

Zajišťovací páčka povolená:

Lze nastavit vertikální pokosové úhly.

175 mm

20 mm

Směr otáčení rozpěrky pro tažný
mechanismus pro řezání širokých
profilových lišt.

Popis výrobku a výkonu

Přečtěte si všechna bezpečnostní
upozornění a všechny pokyny.

 Nedodržování

bezpečnostních upozornění a pokynů může mít
za následek úraz elektrickým proudem, požár
a/nebo těžká poranění.

Řiďte se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené jako stacionární stroj k provádění
přímých podélných a příčných řezů do dřeva. Přitom jsou
možné horizontální pokosové úhly od −52° do +60°
a vertikální pokosové úhly od 47° (levá strana) do 47° (pravá
strana).
Výkon elektrického nářadí je dimenzovaný na řezání tvrdého
a měkkého dřeva a dále dřevotřískových a dřevovláknitých
desek.
Při použití příslušných pilových kotoučů je možné řezání
hliníkových profilů a plastu.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení
elektronářadí na stránce s obrázky.

(1)

Dorazová lišta

(2)

Nastavitelná dorazová lišta

(3)

Doraz standardních pokosových úhlů 47°, 45°,
33,9° a 22,5° (vertikálních)

(4)

Stupnice pro pokosový úhel (vertikální)

(5)

Ukazatel úhlu pro pravý rozsah pokosového úhlu
(vertikálního)

(6)

Zajišťovací šroub tažného mechanismu

(7)

Rozpěrka tažného mechanismu

(8)

Zajišťovací páčka pro libovolné pokosové úhly
(vertikální)

(9)

Regulátor otáček

A)

(10)

Přepravní pojistka

(11)

Přepravní držadlo

(12)

Ochranný kryt

(13)

Rukojeť

(14)

Blokování zapnutí vypínače

(15)

Ochranný kryt laseru

(16)

Kyvný ochranný kryt

(17)

Vodicí váleček

(18)

Upínací šroub prodloužení stolu pily

(19)

Montážní otvory

(20)

Stůl pily

(21)

Vkládací deska

(22)

Aretační svorka

(23)

Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)

(24)

Páčka pro přednastavení pokosového úhlu
(horizontálního)

(25)

Ochrana proti překlopení

(26)

Ukazatel pokosového úhlu (horizontálního)

(27)

Zářezy pro standardní pokosové úhly
(horizontální)

(28)

Stupnice pokosového úhlu (horizontálního)

(29)

Prodloužení stolu pily

(30)

Prohlubně pro uchopení

(31)

Otvory pro šroubovou svěrku

(32)

Čep SDS

(33)

Vypínač

(34)

Spínač pro zapnutí/vypnutí laseru (vyznačení linie
řezu)

(35)

Varovný štítek laseru

(36)

Vyfukování třísek

(37)

Tažný mechanismus

(38)

Aretační šroub nastavitelné dorazové lišty

(39)

Klíč na vnitřní šestihran (6 mm / 4 mm)

(40)

Šroubová svěrka

(41)

Seřizovací šroub hloubkového dorazu

(42)

Hloubkový doraz
