398

 | Latviešu

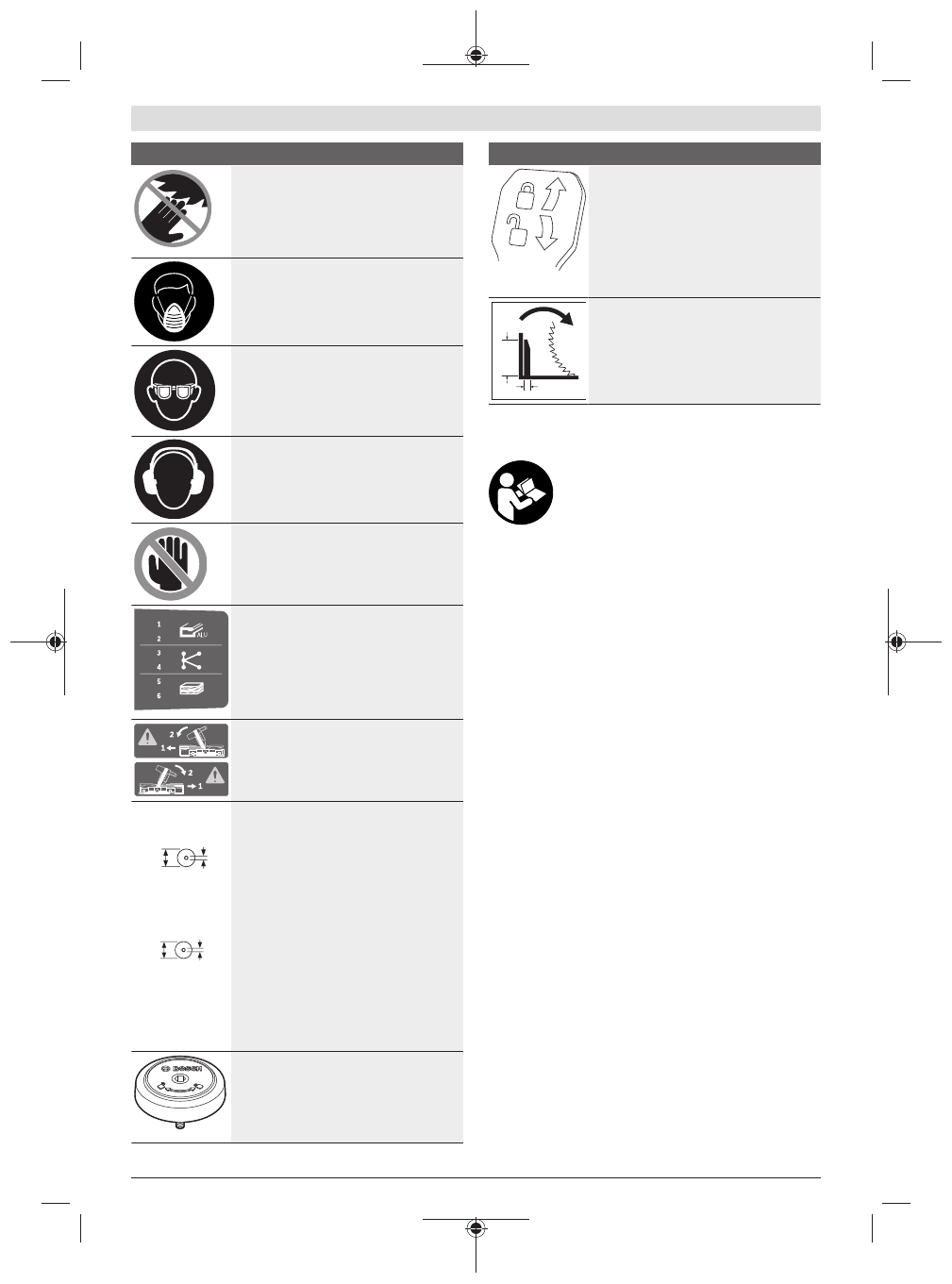

Simboli un to nozīme

Elektroinstrumenta darbības laikā
netuviniet rokas zāģēšanas vietai un
zāģa asmenim.

 Pieskaršanās zāģa

asmenim ir bīstama, jo var izraisīt
savainojumu.

Lietojiet putekļu aizsargmasku.

Lietojiet aizsargbrilles.

Lietojiet ierīces dzirdes orgānu
aizsardzībai.

 Trokšņa iedarbība var radīt

paliekošus dzirdes traucējumus.

Bīstamā zona! Sekojiet, lai jūsu rokas,
delnas un pirksti atrastos pēc iespējas
tālāk no šīs zonas.

Tabulā ir norādītas ieteicamās griešanās
ātruma pakāpes atkarībā no
apstrādājamā materiāla: alumīnijam,
plastmasai un kokam.

(Ne visās valstij specifiskajās versijās
izmantojams)

Veidojot zāģējumus ar slīpu vertikālo
zāģēšanas leņķi, pārbīdāmās vadotnes
jāpavelk uz āru vai arī pilnīgi jāizņem.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Izvēloties zāģa asmeni, ņemiet vērā tā
izmērus. Asmens centrālā atvēruma
diametram jābūt tādam, lai asmens
novietotos uz darbvārpstas cieši un bez
brīvkustības. Gadījumā, ja tomēr ir jālieto
diametra salāgotāji, raugiet, lai salāgotāja
izmēri atbilstu zāģa asmens pamatnes
biezumam un centrālā atvēruma
diametram, kā arī instrumenta
darbvārpstas diametram. Ja iespējams,
lietojiet kopā ar zāģa asmeni piegādātos
salāgotājus.

Zāģa asmens diametram jāatbilst simbolu
sadaļas datos norādītajai vērtībai.

Tiek parādīts SDS bultskrūves griešanas
virziens, iestiprinot zāģa asmeni (pretēji
pulksteņa rādītāju kustības virzienam) un
noņemot zāģa asmeni (pulksteņa rādītāju
kustības virzienā).

Simboli un to nozīme

Fiksējošā svira ir pievilkta:

tiek saglabāts iestatītais vertikālais
zāģēšanas leņķis (darbinstrumenta
galvas sānu nolieces leņķis).

Fiksējošā svira ir atbrīvota:

iespējams iestatīt vertikālo zāģēšanas
leņķi.

175 mm

20 mm

Horizontālās pārbīdes ierīces attāluma
ierobežotāja rotācijas virziens, zāģējot
platas profillīstes.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un
norādījumus lietošanai.

 Drošības noteikumu

un norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta
taisnu zāģējumu veidošanai kokā gareniski un šķērsvirzienā.
Iespējamais horizontālais zāģēšanas leņķis ir no –52° līdz
+60°, bet iespējamais vertikālais zāģēšanas leņķis ir no 47°
(noliece pa kreisi) līdz 47° (noliece pa labi).
Elektroinstrumenta jauda ir piemērota cieta un mīksta koka,
kā arī skaidu un šķiedru plākšņu zāģēšanai.
Lietojot piemērotus zāģa asmeņus, instrumentu iespējams
lietot arī alumīnija profilu un plastmasas zāģēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem
elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1)

Atdures sliede

(2)

Pārbīdāmā vadotne

(3)

Zāģēšanas leņķa (vertikāli) standarta vērtību 47°,
45°, 33,9° un 22,5° atdure

(4)

Vertikālā zāģēšanas leņķa skala

(5)

Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi

(6)

Skrūve horizontālās pārbīdes slīdrokas fiksēšanai

(7)

Izvilkšanas ierīces attāluma ierobežotājs

(8)

Svira brīvi izvēlēta vertikālā zāģēšanas leņķa
fiksēšanai

(9)

Apgriezienu skaita regulators

A)

(10)

Transport. stiprinājums

(11)

Rokturis transportēšanai

(12)

Aizsargpārsegs

(13)

Rokturis

1 609 92A 5U9 | (20.10.2020)

Bosch Power Tools
