254

 | Русский

u

Не касайтесь пильного диска после работы, пока он
не остынет.

 При работе пильный диск сильно нагрева-

ется.

u

Никогда не изменяйте до неузнаваемости преду-
предительные таблички на электроинструменте.

u

Осторожно – применение инструментов для обслу-
живания или юстировки или процедур техобслужи-
вания, кроме указанных здесь, может привести к
опасному воздействию излучения.

u

Не меняйте встроенный лазер на лазер другого ти-
па.

От лазера, не подходящего к этому электроинстру-

менту, может исходить опасность для людей.

u

Не меняйте ничего в лазерном устройстве.

Описан-

ные в настоящем руководстве по эксплуатации воз-
можности по настройке не сопряжены с рисками.

Не направляйте луч лазера на людей или
животных и сами не смотрите на прямой
или отражаемый луч лазера.

Этот луч мо-

жет слепить людей, стать причиной не-
счастного случая или повредить глаза.

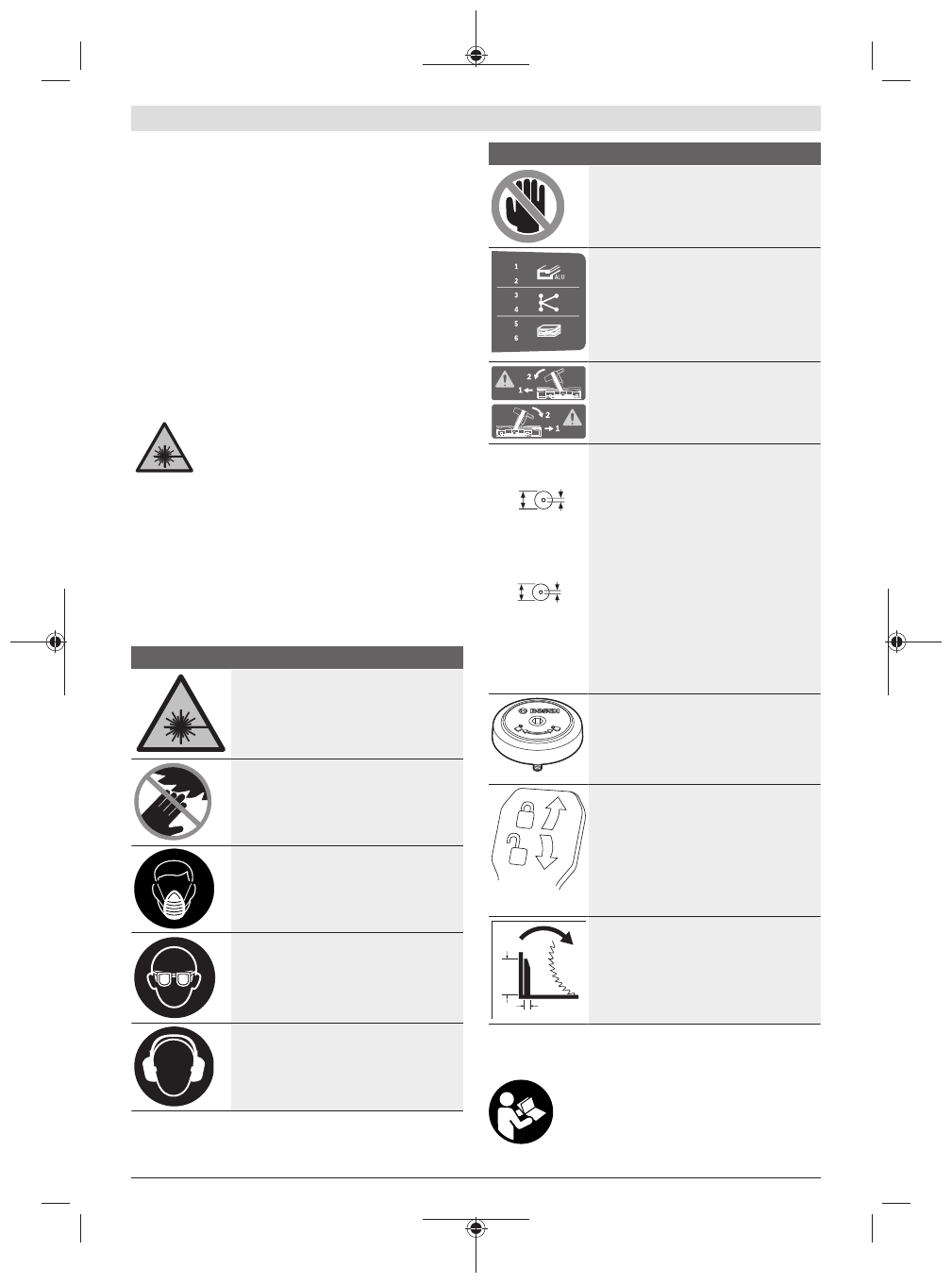

Символы

Следующие символы могут иметь значение для исполь-
зования Вашего электроинструмента. Запомните, пожа-
луйста, эти символы и их значение. Правильное толкова-
ние символов поможет Вам лучше и надежнее работать с
этим электроинструментом.

Символы и их значение

Лазер класса 1

Не подставляйте руки в зону пиле-
ния при работающем электроинстру-
менте.

 При контакте с пильным диском

возникает опасность травмирования.

Применяйте противопылевой респи-
ратор.

Используйте защитные очки.

Носите средства защиты органов
слуха.

 Воздействие шума может при-

вести к потере слуха.

Символы и их значение

Опасный участок! По возможности,
держите кисти, пальцы и руки по-
дальше от этого участка.

В таблице показано рекомендуемое
число оборотов в зависимости от обра-
батываемого материала: алюминий,
пластмасса, древесина.

(доступно не для всех версий в зависи-
мости от региона)

При распиловке под вертикальным уг-
лом распила регулируемые упорные
планки нужно выдвинуть наружу или
вообще снять.

3 601 M23 1..

305 mm

30 mm

3 601 M23 14.
3 601 M23 1B.

305 mm

25.4 mm

Учитывайте размеры пильного диска.
Диаметр посадочного отверстия дол-
жен подходить к шпинделю инструмен-
та без зазора. При необходимости ис-
пользования переходника следите за
тем, чтобы размеры переходника соот-
ветствовали толщине тела пильного
диска и диаметру посадочного отвер-
стия пильного диска, а также диаметру
шпинделя инструмента. По возможно-
сти, используйте переходники, постав-
ляемые вместе с пильным диском.

Диаметр пильного диска должен соот-
ветствовать данным на символе.

Показывает направление вращения
гайки SDS для зажима пильного диска
(против часовой стрелки) и для отпус-
кания пильного диска (по часовой
стрелке).

Зажимной рычаг зажат:

настроенное на кронштейне значение
вертикального угла распила сохраняет-
ся.

Зажимной рычаг отпущен:

можно настраивать вертикальные углы
распила.

175 mm

20 mm

Направление вращения распорного
элемента тягового устройства для пи-
ления широких профильных реек.

Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

 Несоблюдение ука-

заний по технике безопасности и инструк-
ций может привести к поражению электри-
