 Français |

41

Bosch Power Tools

1 609 92A 15R | (26.1.15)



Ne jamais utiliser un outil électroportatif dont le câble
est endommagé. Ne pas toucher à un câble endommagé
et retirer la fiche du câble d’alimentation de la prise de
courant, au cas où le câble aurait été endommagé lors
du travail.

Un câble endommagé augmente le risque de

choc électrique.

Symboles

Les symboles suivants peuvent être importants pour l’utilisa-
tion de votre outil électroportatif. Veuillez mémoriser les sym-
boles et leur signification. L’interprétation correcte des sym-
boles vous permettra de mieux utiliser votre outil
électroportatif et en toute sécurité.

Description et performances du pro-
duit

Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions.

Le non-

respect des avertissements et instructions indi-
qués ci-après peut conduire à une électrocu-
tion, un incendie et/ou de graves blessures.

Utilisation conforme

L’outil électroportatif, un appareil sur pieds, est conçu pour
effectuer des coupes droites longitudinales et transversales
dans le bois dur et le bois tendre ainsi que dans les panneaux
d’agglomérés et les panneaux fibres. Des angles d’onglet hori-
zontaux de – 60 ° à +60 ° ainsi que des angles d’onglet verti-
caux de –2 ° à 47 ° sont possibles.

L’utilisation de lames de scie appropriées permet le sciage
d’aluminium et de matières plastiques.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur les pages gra-
phiques.

1

Graduation pour la distance lame de scie  –
butée parallèle

10

2

Rainure de guidage pour butée parallèle

10

3

Butée angulaire

4

Poignées encastrées

5

Rainure de guidage pour butée angulaire

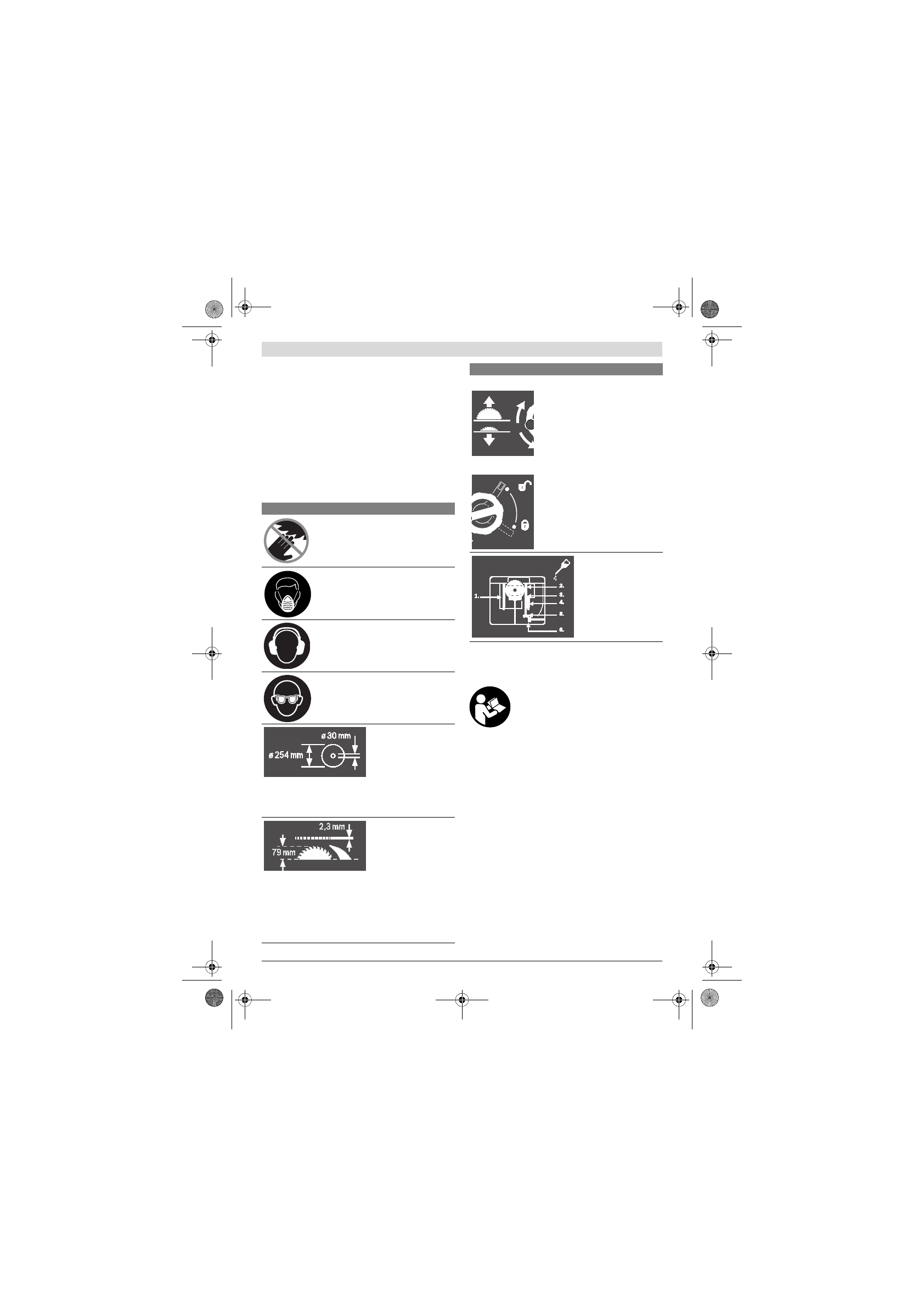

Symboles et leur signification

Maintenez les mains hors de la zone de
sciage pendant le fonctionnement de
l’outil électroportatif.

Lors d’un contact

avec la lame de scie, il y a risque de bles-
sures.

Portez un masque anti-poussières.

Portez une protection acoustique.

Une

forte exposition au bruit peut provoquer
une perte d’audition.

Portez toujours des lunettes de protec-
tion.

Faites attention aux dimensions de la lame de scie. Le dia-
mètre du trou central doit correspondre très exactement à
celui de la broche porte-outil (pas de jeu). N’utilisez ni rac-
cords réducteurs ni adaptateurs.

Lors du remplacement de la lame, veiller à ce que la largeur
de coupe ne soit pas inférieure à 2,3 mm et que l’épaisseur
du disque de base de la lame ne soit pas supérieure à 2,3
mm. Sinon, le couteau diviseur (2,3 mm) pourrait se coincer
dans la pièce.

La hauteur maximale possible de la pièce à travailler est de
79 mm.

côté gauche

Indique le sens de rotation du volant
pour encastrer (

Position de trans-

port

) et soulever (

Position de travail

)

de la lame de scie.

côté droit

Indique la position du levier de blocage
de la lame de scie et lors du réglage de
la coupe biaise sur le plan vertical
(lame de scie orientable).

Le cas échéant, lubrifiez
l’outil électroportatif aux
endroits indiqués.

Symboles et leur signification
