160

 | Türkçe

1 609 92A 15R | (26.1.15)

Bosch Power Tools

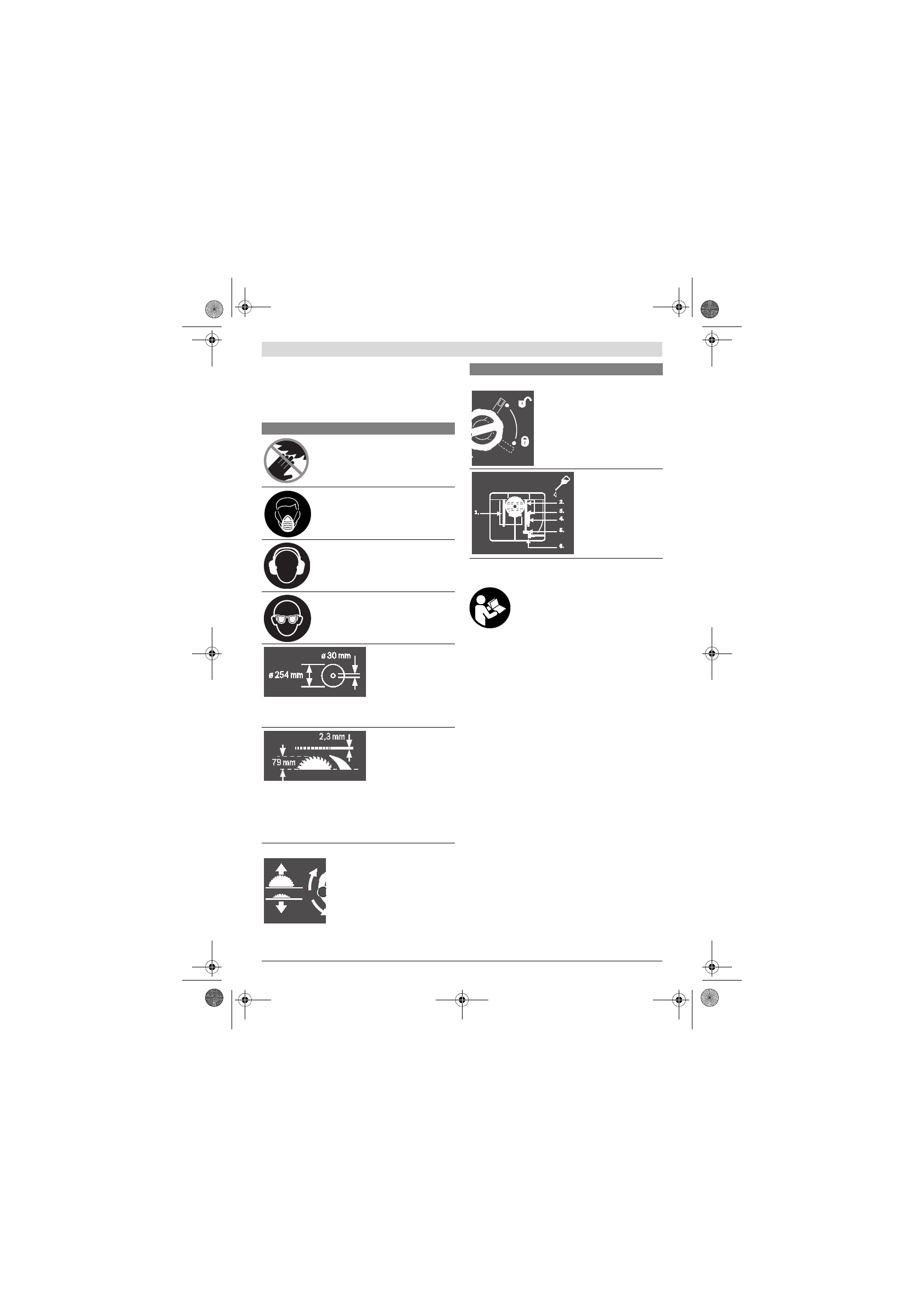

Semboller

Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli
olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice yer-
leştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi
daha güvenli kullanmanıza yardımcı olur.

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-
yun.

Açıklanan uyarılara ve talimat hükümle-

rine uyulmadığı takdirde elektrik çarpmaları-
na, yangınlara ve/veya ağır yaralanmalara ne-
den olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; bir tezgâh aleti olarak sert ve yumuşak ah-
şap ile yonga ve elyaflı levhalarda düz hatlı uzunlumasına ve
enine kesme işleri için tasarlanmıştır. Bu aletle – 60 ° ile +60 °
arasında yatay gönyeli kesme işleri ve –2 ° ile 47 ° arasında di-
key gönyeli kesme işleri de mümkündür.

Uygun testere bıçakları kullanılarak alüminyum profil levhala-
rın ve plastiklerin kesilmesi de mümkündür.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.

1

Testere bıçağı ile paralellik mesnedi

10

 arasındaki

mesafe skalası

2

Paralellik mesnedi

10

 için kılavuz oluk

3

Açı mesnedi

4

Tutamak girintileri

5

Açı dayamağı kılavuz oluğu

6.1

Sıkma kollu koruyucu kapak *

6.2

Sıkma vidalı ve yanal korumalı koruyucu kapak *

7

Koruyucu kapaktaki emme rakoru

8.1

Koruyucu kapak tespiti için sıkma kolu

6.1

8.2

Koruyucu kapak tespiti içi sıkma vidası

6.2

9

Kesme masası

10

Paralellik mesnedi

11

Paralellik mesnedi için kesme masasında V kılavuz oluğu

12

Montaj delikleri

13

Taşıma tutamağı

Semboller ve anlamları

Elektrikli el aleti çalışırken ellerinizi tes-
tere bıçağına yaklaştırmayın.

Testere bı-

çağına temas ederseniz yaralanma tehlikesi
ortaya çıkar.

Koruyucu toz maskesi kullanın.

Koruyucu kulaklık kullanın.

Gürültünün

etkisi işitme kayıplarına neden olabilir.

Koruyucu gözlük kullanın.

Testere bıçağının ölçülerine dikkat edin. Testere bıçağının
delik çapı hiç boşluk bırakmadan alet miline uymalıdır. Re-
düksiyon parçaları veya adaptör kullanmayın.

Testere bıçağını değiştirirken kesme genişliğinin
2,3 mm’den az ve testere bıçağı gövdesi kalınlığının
2,3 mm’den büyük olmamasına dikkat edin. Aksi takdirde
yarma kamasının (2,3 mm) iş parçası içinde takılma tehlikesi
ortaya çıkar.

Mümkün olan en iş parçası yüksekliği maksimum 79 mm’dir.

Sol taraf

Testere bıçağının indirilmesi (

taşıma

konumu

) ve kaldırılması (

çalışma ko-

numu

) için el çarkının dönme yönünü

gösterir.

Sağ taraf

Kilitleme kolunun testere bıçağını tes-
pit pozisyonunu ve ve ayarlama işlemi
esnasındaki dikey gönye açısını (teste-
re bıçağı hareket ettirilebilir) gösterir.

Gerektiğinde elektrikli el
aletinin gösterilen yerleri-
ni yağlayın.

Semboller ve anlamları
