306

 | Slovensko

1 609 92A 15R | (26.1.15)

Bosch Power Tools

Simboli

Simboli, ki sledijo, so lahko pomembni za uporabo Vašega ele-
ktričnega orodja. Zapomnite si, prosimo, simbole in njihov
pomen. Pravilna razlaga simbolov Vam pomaga, da električno
orodje bolje in varneje uporabljate.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila.

Napake

zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni
udar, požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza v trdi in mehki
les ter iverne in vlaknene plošče. Pri tem so možni vodoravni
jeralni koti od – 60 ° do +60 °, ter navpični jeralni koti od –2 °
do 47 °.

Pri uporabi ustreznih žaginih listov je možno žaganje alumini-
jastih profilov in umetnih mas.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.

1

Skala za razmak žaginega lista do paralelnega prislona

10

2

Vodilni utor za paralelni prislon

10

3

Kotni prislon

4

Prijemna vdolbina

5

Vodilni žleb za kotni prislon

6.1

Zaščitni pokrov z vpenjalno ročico *

6.2

Zaščitni pokrov s vpenjalnim vijakom in stransko zaščito *

7

Odsesovalni nastavek na zaščitnem pokrovu

8.1

Vpenjalni vzvod za fiksiranje zaščitnega pokrova

6.1

8.2

Vpenjalni vijak za fiksiranje zaščitnega pokrova

6.2

9

Zasučna plošča

10

Vzporedni prislon

11

V-vodilni utor na žagini mizi za paralelni prislon

12

Izvrtine za montažo

13

Ročaj za nošenje

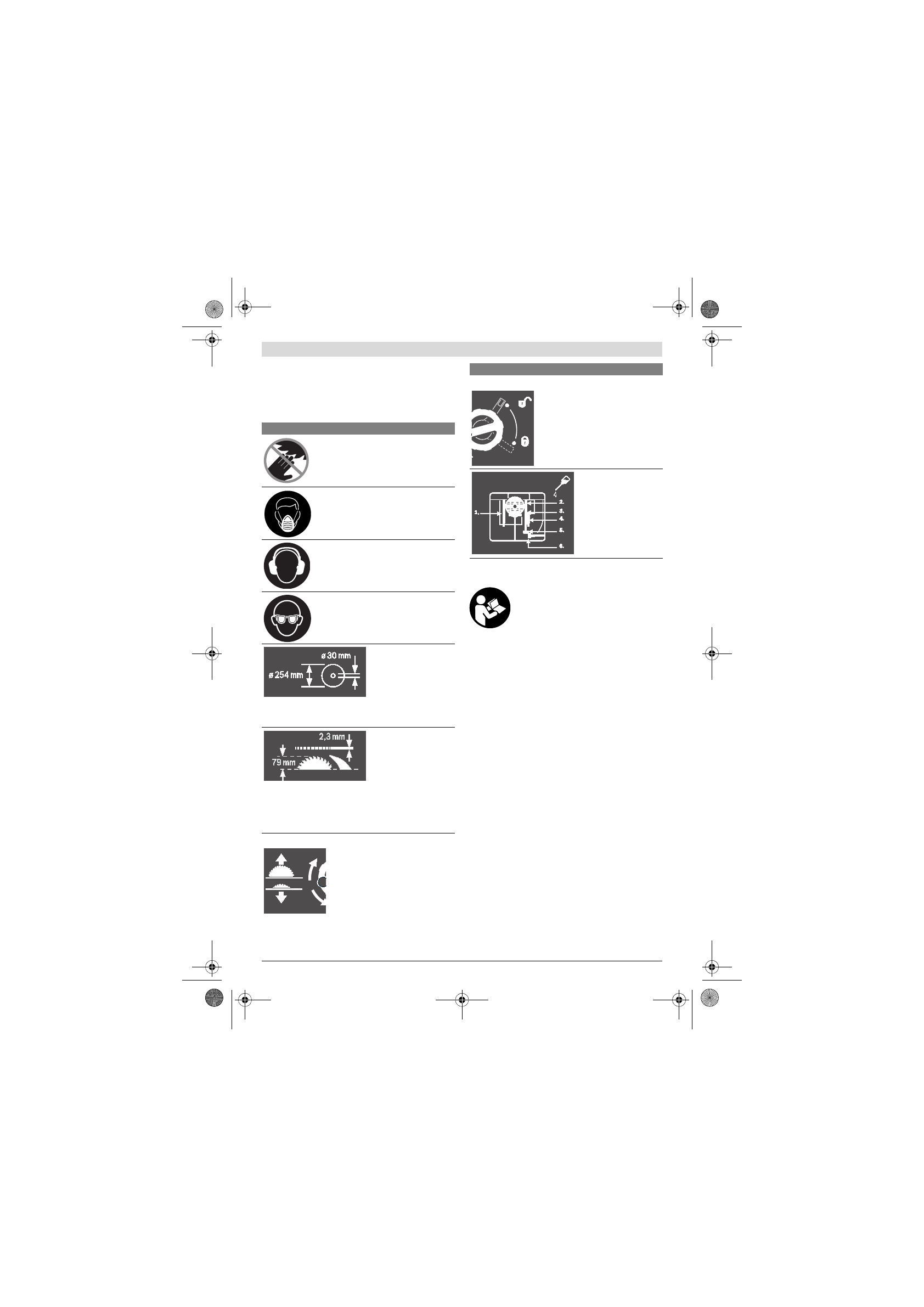

Simboli in njihov pomen

Ne segajte s svojimi rokami v območje ža-
ge, medtem ko električno orodje obratu-
je.

Pri stiku z žaginim listom obstaja nevar-

nost poškodbe.

Nosite zaščitno masko proti prahu.

Nosite zaščito sluha.

Vpliv hrupa lahko

povzroči izgubo sluha.

Nosite zaščitna očala.

Upoštevajte mere žaginega lista. Premer izvrtine mora na-
tančno ustrezati vretenu orodja. Ne uporabljajte reducirnih
kosov ali adapterjev.

Pri menjavi žaginega lista pazite na to, da širina reza ni manj-
ša kot 2,3 mm in da debelina osnovnega žaginega lista ni ve-
čja kot 2,3 mm. Sicer obstaja nevarnost, da se razporni klin
(2,3 mm) zagozdi v obdelovancu.

Maksimalna možna višina obdelovanca znaša 79 mm.

leva stran

Prikazuje smer vrtenja ročnega kole-
sca za spust (

transportni položaj

) in

dvig (

delovni položaj

) žaginega lista.

desna stran

Prikazuje položaj aretirne ročice za fi-
ksiranje žaginega lista in položaj pri na-
stavitvi navpičnega jeralnega kota (ža-
gin list obračljiv).

Po potrebi naoljite elek-
trično orodje na prikaza-
nih mestih.

Simboli in njihov pomen
