 Deutsch |

17

Bosch Power Tools

1 609 92A 15R | (26.1.15)



Verlassen Sie das Werkzeug nie, bevor es vollständig
zum Stillstand gekommen ist.

Nachlaufende Einsatz-

werkzeuge können Verletzungen verursachen.



Benutzen Sie das Elektrowerkzeug nicht mit beschä-
digtem Kabel. Berühren Sie das beschädigte Kabel
nicht und ziehen Sie den Netzstecker, wenn das Kabel
während des Arbeitens beschädigt wird.

Beschädigte

Kabel erhöhen das Risiko eines elektrischen Schlages.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpretati-
on der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-
weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf in Hart- und Weich-
holz sowie Span- und Faserplatten auszuführen. Dabei sind
horizontale Gehrungswinkel von – 60 °  bis  +60 °  sowie  vertika-
le Gehrungswinkel von –2 ° bis 47 ° möglich.

Bei Verwendung von entsprechenden Sägeblättern ist das Sä-
gen von Aluminiumprofilen und Kunststoff möglich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf den Gra-
fikseiten.

1

Skala für Abstand Sägeblatt zu Parallelanschlag

10

2

Führungsnut für Parallelanschlag

10

3

Winkelanschlag

4

Griffmulden

5

Führungsnut für Winkelanschlag

6.1

Schutzhaube mit Klemmhebel *

6.2

Schutzhaube mit Klemmschraube und Seitenschutz *

7

Absaugstutzen an der Schutzhaube

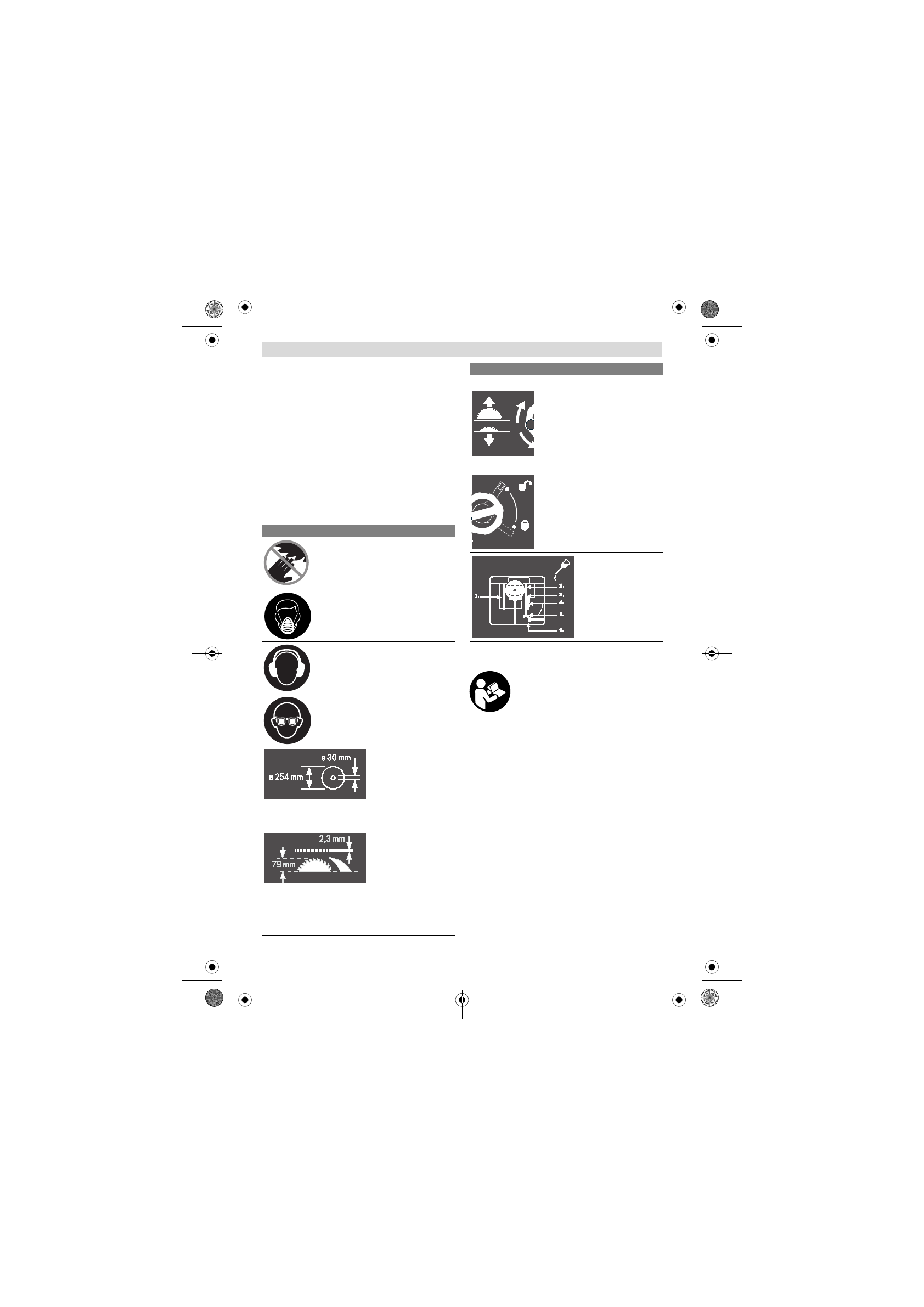

Symbole und ihre Bedeutung

Kommen Sie mit Ihren Händen nicht in
den Sägebereich, während das Elektro-
werkzeug läuft.

Beim Kontakt mit dem Sä-

geblatt besteht Verletzungsgefahr.

Tragen Sie eine Staubschutzmaske.

Tragen Sie Gehörschutz.

Die Einwirkung

von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille.

Beachten Sie die Abmessungen des Sägeblatts. Der Loch-
durchmesser muss ohne Spiel zur Werkzeugspindel passen.
Verwenden Sie keine Reduzierstücke oder Adapter.

Achten Sie beim Wechseln des Sägeblatts darauf, dass die
Schnittbreite nicht kleiner als 2,3 mm und die Stammblattdi-
cke nicht größer als 2,3 mm ist. Es besteht sonst die Gefahr,
dass sich der Spaltkeil (2,3 mm) im Werkstück verhakt.

Die maximal mögliche Werkstückhöhe beträgt 79 mm.

linke Seite

Zeigt die Drehrichtung des Handrads
zum Versenken (

Transportstellung

)

und Heben (

Arbeitsstellung

) des Sä-

geblatts an.

rechte Seite

Zeigt die Stellung des Arretierhebels
zum Feststellen des Sägeblatts und
beim Einstellen des vertikalen Geh-
rungswinkels (Sägeblatt schwenkbar)
an.

Bei Bedarf ölen Sie das
Elektrowerkzeug an den
gezeigten Stellen.

Symbole und ihre Bedeutung
