Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пора-
жения электрическим током, пожара и тя-
желых травм.

Применение по назначению

Электроинструмент предназначен для использования на
опоре для выполнения прямолинейных продольных и по-
перечных распилов в мягкой и твердой древесине, в дре-
весностружечных и древесноволокнистых плитах. При
этом возможен горизонтальный угол скоса от – 60 ° до
+60 ° и вертикальный угол скоса от –2 ° до 47 °.

При использовании соответствующих пильных дисков
возможно распиливание алюминиевых профилей и пласт-
массы.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1

Шкала для регулирования расстояния между
пильным диском и параллельным упором

10

2

Направляющий паз параллельного упора

10

3

Угловой упор

4

Углубления для захвата

5

Направляющий шлиц для углового упора

6.1

Защитный кожух с зажимным рычагом *

6.2

Защитный кожух с зажимным винтом и боковым
защитным щитком  *

7

Отсасывающий патрубок на защитном кожухе

8.1

Зажимной рычаг для фиксации защитного кожуха

6.1

8.2

Зажимной винт для фиксации защитного кожуха

6.2

9

Стол пилы

10

Параллельный упор

11

V-образный направляющий паз на столе для
параллельного упора

12

Отверстия для крепления

13

Ручка для переноса

14

Удлинитель стола

15

Зажимная ручка удлинителя стола

16

Крепежный язычок для верстка GTA 600

17

Фиксирующий рычаг для настройки вертикального
угла распила

18

Маховичок

19

Кривошипная рукоятка для поднятия и опускания
пильного диска

20

Защитная крышка выключателя

21

Шестигранный ключ (5 мм)

22

Кольцевой гаечный ключ (23 мм)

23

Толкатель

24

Плита-вкладыш

25

Распорный клин

26

Пильный диск

Используйте защитные очки.

Учитывайте размеры пильного диска. Диаметр отверстия
должен подходить к шпинделю инструмента без зазора.
Не применяйте переходники или адаптеры.

При смене пильного диска следите за тем, чтобы ширина
пропила была не менее 2,3 мм и толщина пильного тела
не более 2,3 мм. В противном случае возникает опа-
сность заедания распорного клина (2,3 мм) в заготовке.

Максимально допустимая высота заготовки составляет
79 мм.

левая сторона

Показывает направление вращения
маховичка для опускания (

тран-

спортное положение

) и поднятия

(

рабочее положение

) пильного ди-

ска.

правая сторона

Показывает положение стопорного
рычага при фиксации пильного ди-
ска и при настройке вертикального
угла распила (пильный диск можно
поворачивать).

При необходимости
смазывайте электроин-
струмент смазкой в ука-
занных местах.

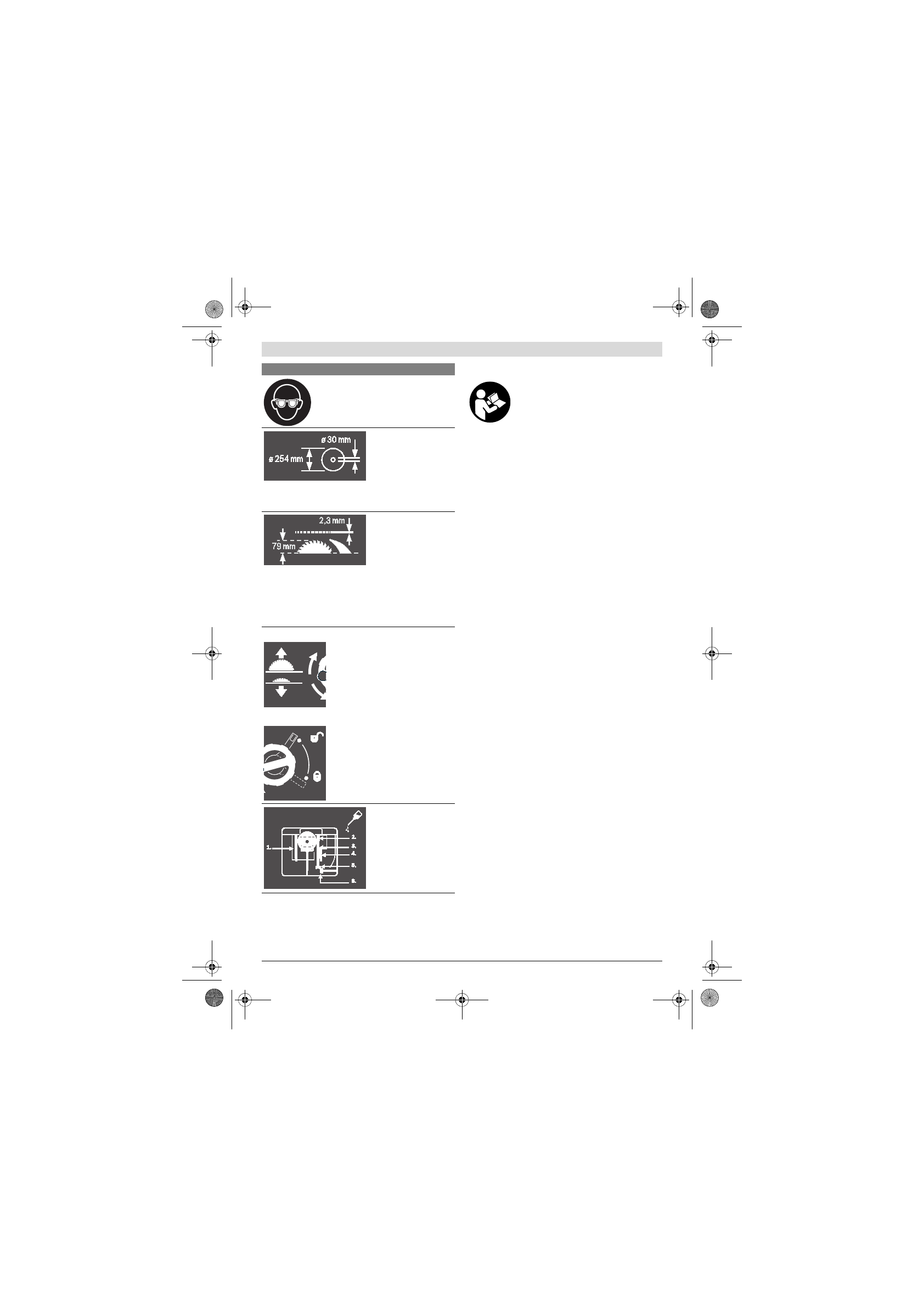

Символы и их значение
