 Dansk |

103

Bosch Power Tools

1 609 92A 15R | (26.1.15)

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-
ger.

I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i hårdt og blødt træ samt i
spån- og fiberplader. Det er muligt at udføre vandrette ge-
ringsvinkler  på  – 60 °  til  +60 °  samt lodrette geringsvinkler på
–2 ° til 47 °.

Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.

1

Skala til visning af afstand mellem savklinge og
parallelanslag

10

2

Føringsnot til parallelanslag

10

3

Vinkelanslag

4

Grebfordybning

5

Styrenot til vinkelanslag

6.1

Beskyttelsesskærm med klemmearm *

6.2

Beskyttelsesskærm med klemmeskrue og
sidebeskyttelse *

7

Opsugningsstuds på beskyttelsesskærm

8.1

Klemmearm til spænding af beskyttelsesskærm

6.1

8.2

Klemmeskrue til spænding af beskyttelsesskærm

6.2

9

Savbord

10

Parallelanslag

11

V-føringsnot på savbord til parallelanslag

12

Boringer til montering

13

Bæregreb

14

Forlængelse af savbord

15

Spændegreb til forlængelse af savbord

16

Fastgørelsessnip til arbejdsbord GTA 600

17

Låsearm til indstilling af lodrette geringsvinkler

18

Håndhjul

19

Håndsving til løftning og sænkning af savklinge

20

Sikkerhedsklap til start-stop-kontakt

21

Unbrakonøgle (5 mm)

22

Ringnøgle (23 mm)

23

Føringsstok

24

Ilægningsplade

25

Spaltekniv

26

Savklinge

27

Lup

28

Profilskinne

29

Kabelholder

30

Holdeklemme til opbevaring af ekstra parallelanslag

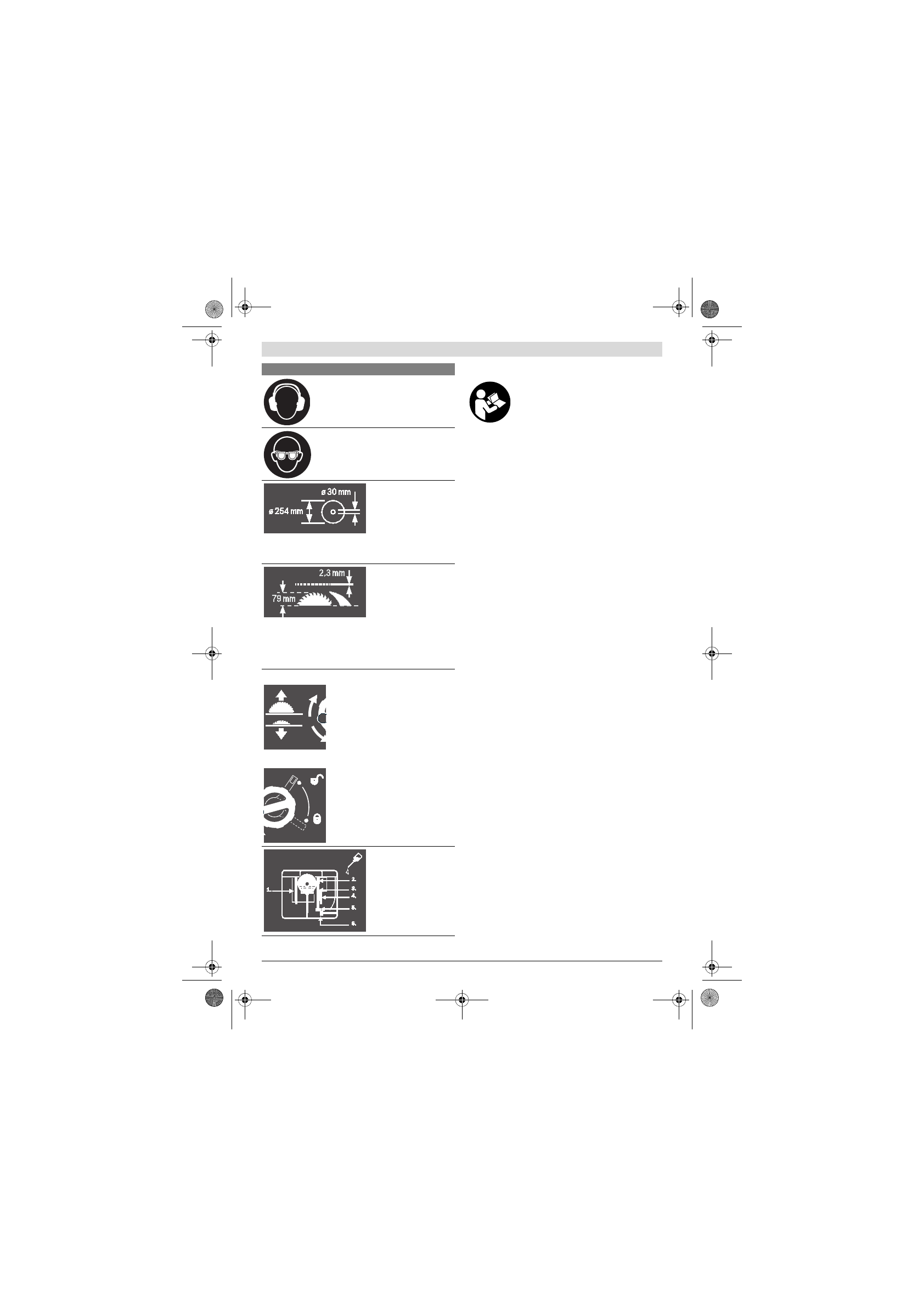

Brug høreværn.

Støjpåvirkning kan føre til

tab af hørelse.

Brug sikkerhedsbriller.

Overhold målene på savklingen. Huldiameteren skal passe til
værktøjsspindlen uden slør. Brug hverken reduktionsstykker
eller adaptere.

Vær i forbindelse med skift af savklingen opmærksom på, at
snitbredden ikke er mindre end 2,3 mm og savklingetykkel-
sen ikke er større end  2,3 mm. Ellers er der fare for, at
spaltekilen (2,3 mm) sætter sig fast i emnet.

Den max. mulige emnehøjde er 79 mm.

Venstre side

Viser håndhjulets drejeretning til ned-
sænkning (

Transportstilling

) og løft-

ning (

Arbejdsstilling

).

Højre side

Viser låsearmens stilling til låsning af
savklingen og til indstilling af den lod-
rette geringsvinkel (savklingen kan
svinges).

Smør de egnede steder
på el-værktøjet med olie
efter behov.

Symboler og deres betydning
