 | Suomi

1 609 92A 15R | (26.1.15)

Bosch Power Tools

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet.

Tur-

vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu kovan ja pehmeän puun sekä las-
tu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen
pöytäkoneena. Tällöin vaakasuorat – 60 °...+60 ° jiirikulmat ja
pystysuorat –2 °... 47 ° jiirikulmat ovat mahdollisia.

Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin
sahaus mahdollista.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.

1

Asteikko, joka osoittaa sahanterän etäisyyden
suuntaisohjaimeen

10

2

Suuntaisohjaimen

10

 ohjausura

3

Kulmaohjain

4

Kahvasyvennykset

5

Kulmaohjaimen ohjausura

6.1

Kiristysvivulla varustettu suojus *

6.2

Kiristysruuvilla ja sivusuojalla varustettu suojus *

7

Suojuksen imunysä

8.1

Kiristysvipu suojuksen

6.1

 lukitsemiseksi

8.2

Kiristysruuvi suojuksen

6.2

 lukitsemiseksi

9

Sahapöytä

10

Suuntaisohjain

11

Sahapöydän V-ohjausura suuntaisohjainta varten

12

Reikiä asennusta varten

13

Kantokahva

14

Sahapöydän pidennys

15

Sahapöydän pidennyksen kiinnityskahva

16

Kiinnitysvahvike sahapöytää GTA 600 varten

17

Lukitusvipu pystysuoran jiirikulman asettamiseksi

18

Käsipyörä

19

Vipu sahanterän nostamiseksi ja alaslaskemiseksi

20

Käynnistyskytkimen varmuusläppä

21

Kuusiokoloavain (5 mm)

22

Lenkkiavain (23 mm)

23

Työntökappale

24

Välilaatta

25

Halkaisukiila

26

Sahanterä

27

Luuppi

28

Profiilikisko

29

Johdonpidike

30

Pidike lisäsuuntaisohjaimen säilytystä varten

31

Lastun poistoaukko

32

Imuadapteri

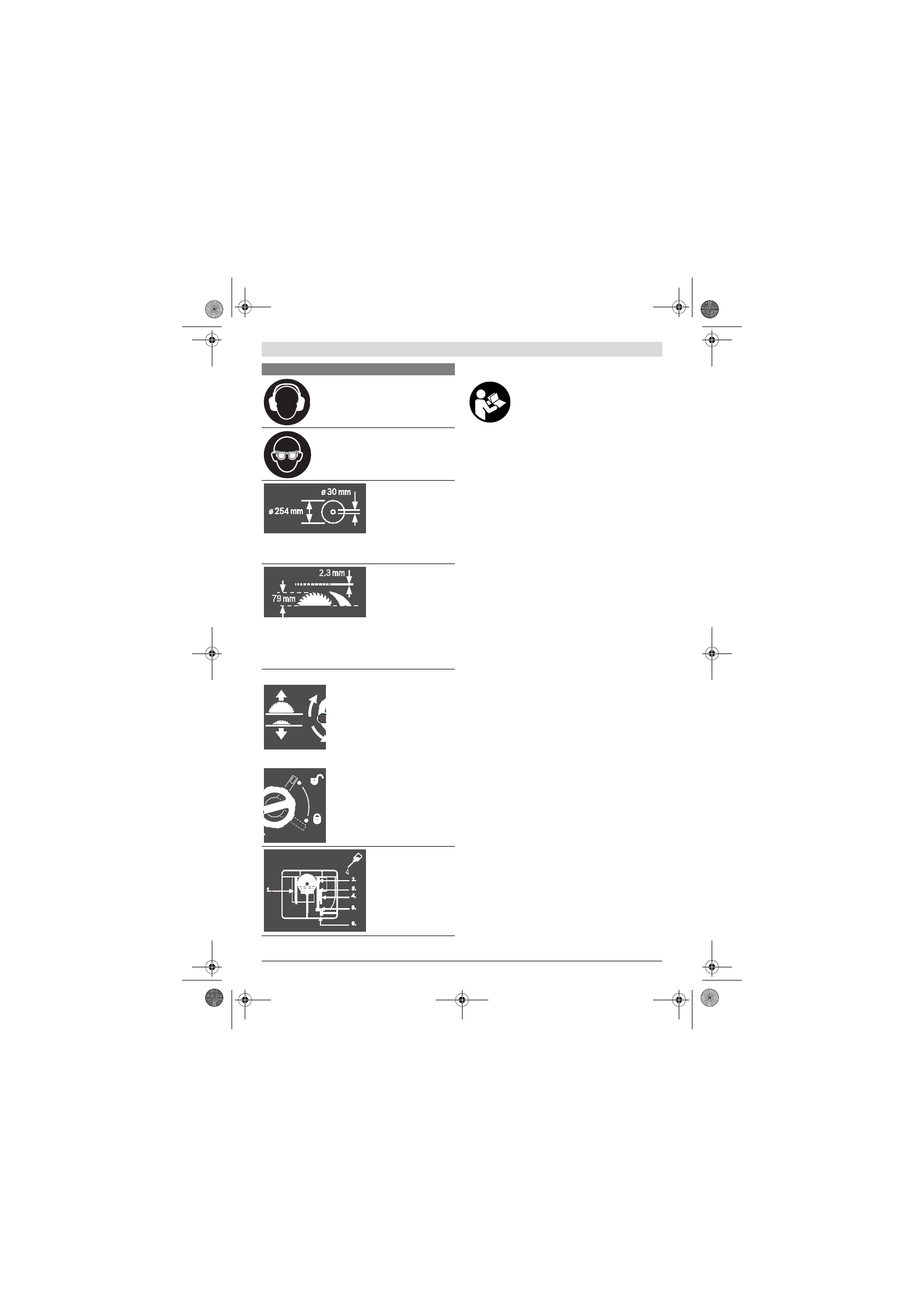

Käytä kuulonsuojainta.

Melu saattaa aihe-

uttaa kuulon menetystä.

Käytä suojalaseja.

Ota huomioon sahanterän mitat. Aukon halkaisijan tulee so-
pia työkalun karaan välyksittä. Älä käytä supistuskappaleita
tai adaptereita.

Tarkista sahanterää vaihdettaessa, että sahausura ei ole pie-
nempi kuin 2,3 mm, eikä sahanterän runko ole paksumpi
kuin 2,3 mm. Muussa tapauksessa on olemassa vaara, että
halkaisukiila (2,3 mm) tarttuu työkappaleeseen.

Työkappaleen suurin mahdollinen korkeus on 79 mm.

vasen puoli

Osoittaa käsipyörän pyörimissuunnan
sahanterän alaslaskemiseksi (

kulje-

tusasento

) ja nostamiseksi (

työasen-

to

).

oikea puoli

Osoittaa lukitusvivun asennon sahan-
terän lukitusta ja pystysuoran jiirikul-
man asetusta varten (sahanterä kallis-
tettavissa).

Voitele tarvittaessa säh-
kötyökalua merkityistä
kohdista.

Tunnusmerkit ja niiden merkitys
