 Srpski |

295

Bosch Power Tools

1 609 92A 15R | (26.1.15)

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava
mogu imati za posledicu električni udar,
požar i/ili teške povrede.

Upotreba prema svrsi

Električni alat je odredjen, da kao stacionarni uredjaj izvodi
preseke po dužini i pokreko sa pravim tokom presecanja u
tvrdom i mekom drvetu kao i ivericama i pločama od vlakana.
Pritom su mogući uglovi iskošenja od – 60 ° do +60 ° kao i
vertikalni uglovi iskošenja od –2 ° do 47 °.

Kod upotrebe odgovarajućih listova testere moguće je
testerisanje aluminijumskih profila i plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Skala za rastojanje lista testere od paralelnog graničnika

10

2

Žljeb vodjice za paralelni graničnik

10

3

Ugaoni graničnik

4

Žljeb za zahvatanje

5

Žljeb vodjice za ugaoni graničnik

6.1

Zaštitna hauba sa polugom za stezanje *

6.2

Zaštitna hauba sa zavrtnjem za stezanje i bočnom
zaštitom. *

7

Usisna štucna na zaštitnoj haubi

8.1

Poluga za stezanje radi fiksiranja zaštitne haube

6.1

8.2

Poluga za stezanje radi fiksiranja zaštitne haube

6.2

9

Postolje testere

10

Paralelni graničnik

11

V-žljev vodjice na stolu testere za paralelni graničnik

12

Otvori za montažu

13

Hvataljka za nošenje

14

Produžetak stola testere

15

Zatezna drška za produžetak stone testere

16

Spojnica za pričvršćivanje za radni sto GTA 600

17

Poluga za blokadu i podešavanje vertikalnog ugla
iskošenja

18

Ručni točak

19

Poluga za podizanje i spuštanje lista testere

20

Sigurnosni poklopac prekidača za
uključivanje-isključivanje

Nosite zaštitnu masku za prašinu.

Nosite zaštituza sluh.

Delovanje galame

može uticati na gubitak sluha.

Nosite zaštitne naočare.

Obratite pažnju na dimenzije lista testere. Presek otvora
mora odgovarati bez zazora vretenu alata. Ne upotrebljavajte
redukujuće komade ili adaptere.

Pazite pri promeni lista testere na to, da širina proreza nije
manja od 2,3 mm i debljina odnovnog lista ne veća od
2,3 mm. Inače postoji opasnost da se klin za prorez
(2,3 mm) zaglavi u radnom komadu.

Maksimalno moguća visina radnog komada iznosi 79 mm.

leva strana

Pokazuje pravac okretanja ručnog
točka na spuštanje (

Pozicija za

transport

) i podizanje (

Radna

pozicija

) lista testere.

desna strana

Pokazuje položaj poluge za blokadu a
za utvrdjivanje lista testere i pri
podešavanju vertikalnog ugla
iskošenja (list testere se može
iskretati).

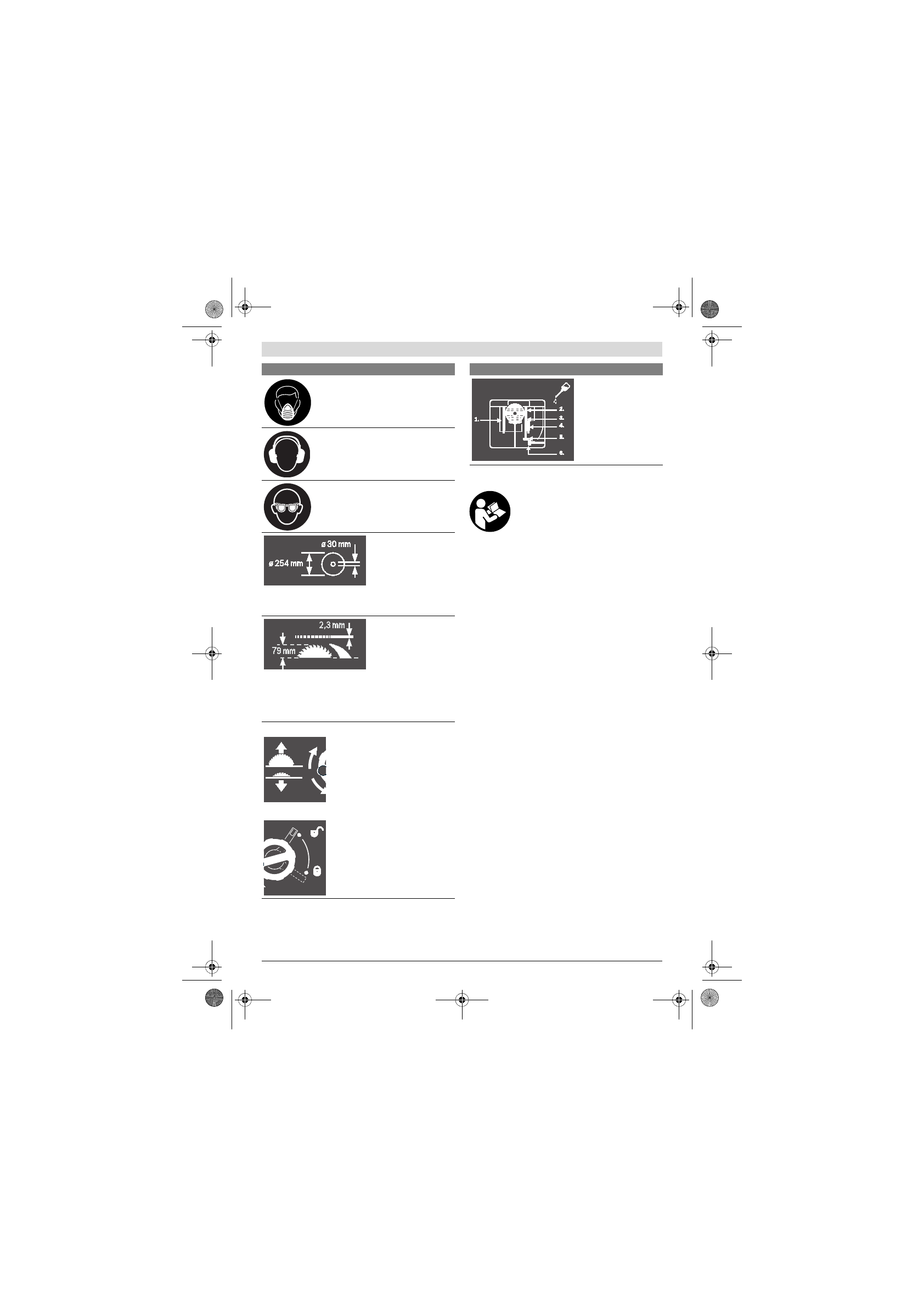

Simboli i njihovo značenje

Pri potrebi nauljite
električni alat na
prikazanim mestima.

Simboli i njihovo značenje
