 Hrvatski |

317

Bosch Power Tools

1 609 92A 15R | (26.1.15)

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti
i upute.

Ako se ne bi poštivale napomene o si-

gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat kao stacionarni uređaj predviđen je za uzdužno
i poprečno rezanje o ravnoj liniji rezanja, tvrdog i mekog drva,
kao i ploča iverica i vlaknastih ploča. Pri tome je moguće i ho-
rizontalno  rezanje  pod  kutom  od  – 60 °  do  +60 °,  kao  i  vertikal-
no koso rezanje pod kutom od –2 ° do 47 °.

Kod primjene odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz elek-
tričnog alata na stranicama sa slikama.

1

Skala za razmak lista pile do graničnika paralelnosti

10

2

Vodeći utor za graničnik paralelnosti

10

3

Kutni graničnik

4

Udubljenja za držanje

5

Vodeći utor za kutni graničnik

6.1

Štitnik sa steznom polugom *

6.2

Štitnik sa steznim vijkom i bočnom zaštitom *

7

Usisni nastavak na štitniku

8.1

Stezna poluga za utvrđivanje štitnika

6.1

8.2

Stezni vijak za utvrđivanje štitnika

6.2

9

Stol za piljenje

10

Graničnik paralelnosti

11

V-vodeći utor na stolu za piljenje, za graničnik
paralelnosti

12

Provrti za montažu

13

Ručka za prenošenje

14

Produžetak stola za piljenje

15

Stezna ručica za produžetak stola za piljenje

16

Vezica za pričvršćenje za radni stol GTA 600

17

Poluga za uglavljivanje za namještanje vertikalnog kuta
kosog rezanja

18

Ručno kolo

19

Ručica za dizanje i spuštanje lista pile

20

Sigurnosni zaklopac prekidača za
uključivanje-isključivanje

21

Šesterokutni ključ (5 mm)

Nosite zaštitnu masku protiv prašine.

Nosite štitnike za sluh.

Djelovanjem buke

može se oštetiti sluh.

Nosite zaštitne naočale.

Pridržavajte se dimenzija lista pile. Promjer otvora mora bez
zazora točno odgovarati vretenu alata. Ne koristite redukcij-
ske komade ili adaptere.

Kod zamjene lista pile pazite da širina rezanja ne bude manja
od 2,3 mm, a debljina lista pile ne veća od 2,3 mm. Inače po-
stoji opasnost da bi se klin raspora (2,3 mm) zaglavio u izrat-
ku.

Maksimalno moguća visina izratka iznosi 79 mm.

lijeva strana

Pokazuje smjer okretanja ručnog kola
za spuštanje (

transportni položaj

) i za

dizanje (

radni položaj

) lista pile.

desna strana

Pokazuje položaj poluge za uglavljiva-
nje za fiksiranje lista pile i kod namje-
štanja vertikalnog kuta kosog rezanja
(list pile se može zakretati).

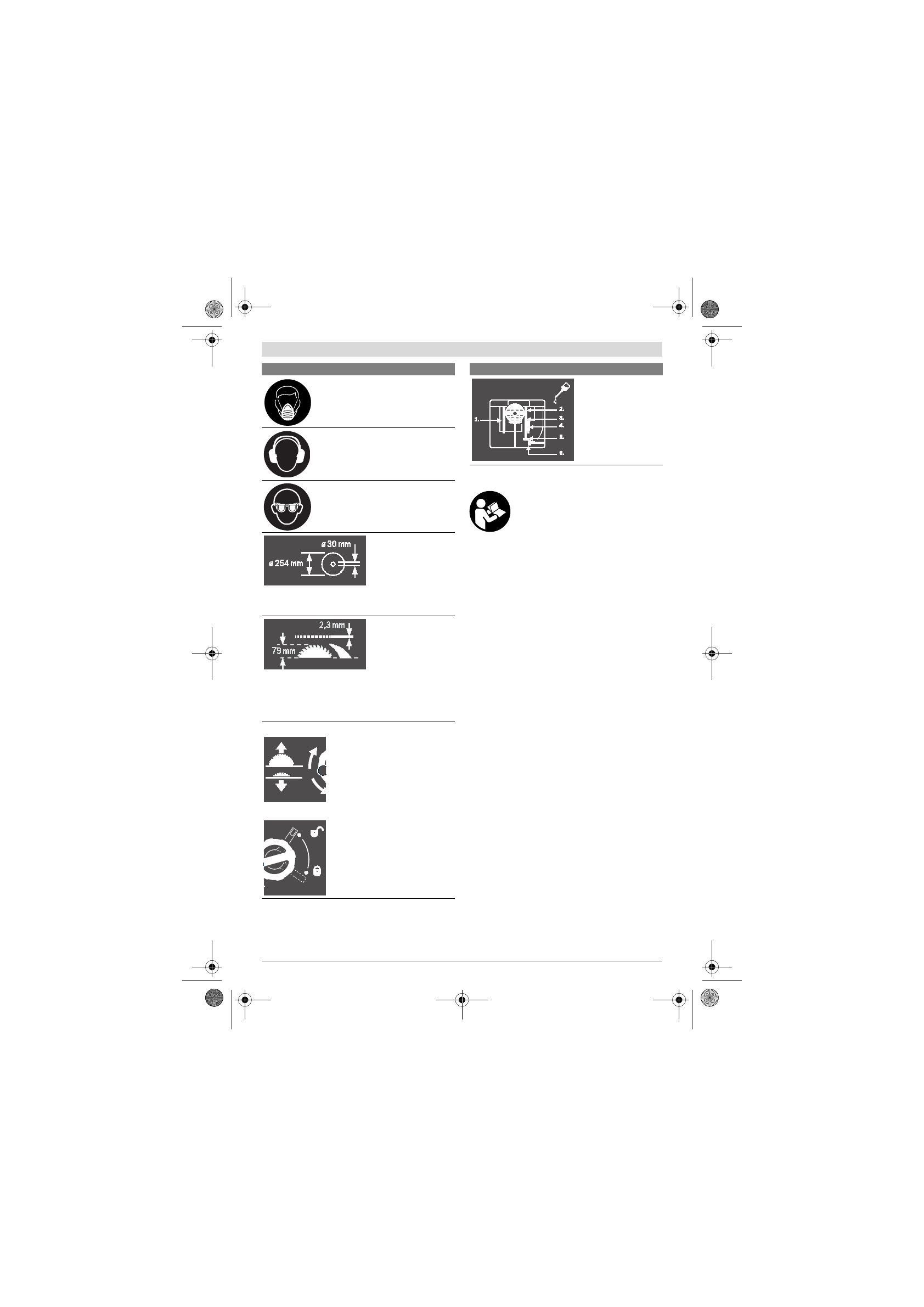

Simboli i njihovo značenje

Prema potrebi električni
alat podmažite uljem na
prikazanim mjestima.

Simboli i njihovo značenje
