328

 | Eesti

1 609 92A 15R | (26.1.15)

Bosch Power Tools

Seadme ja selle funktsioonide kirjel-
dus

Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda.

Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud sirgete piki- ja
ristlõigete tegemiseks kõvas ja pehmes puidus ning laast- ning
kiudplaatides. Seejuures saab lõigata horisontaalseid kalde-
nurki vahemikus – 60 ° kuni +60 °, samuti vertikaalseid kalde-
nurki vahemikus –2 ° kuni 47 °.

Vastavate saeketaste kasutamisel on võimalik saagida alumii-
niumprofiile ja plastmaterjali.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.

1

Saeketta ja paralleeljuhiku vahelise kauguse skaala

10

2

Paralleeljuhiku juhtsoon

10

3

Nurgajuhik

4

Käepideme süvendid

5

Nurgajuhiku juhtsoon

6.1

Lukustushoovaga kettakaitse *

6.2

Lukustuskruvi ja külgkaitsega kettakaitse *

7

Kettakaitse tolmuimemisliitmik

8.1

Lukustushoob kettakaitse

6.1

 fikseerimiseks

8.2

Lukustuskruvi kettakaitse

6.2

 fikseerimiseks

9

Saepink

10

Paralleelrakis

11

Saepingil olev V-juhtsoon paralleeljuhiku jaoks

12

Avad montaaži jaoks

13

Kandekäepide

14

Töötasapinna pikendus

15

Töötasapinna pikenduse pingutushoob

16

Kinnituslapats tööpingi GTA 600 kinnitamiseks

17

Lukustushoob vertikaalsete kaldenurkade
väljareguleerimiseks

18

Käsiratas

19

Vänt saeketta tõstmiseks ja langetamiseks

20

Lüliti (sisse/välja) turvaklapp

21

Sisekuuskantvõti (5 mm)

22

Lehtvõti (23 mm)

23

Etteandeabinõu

24

Vaheplaat

25

Lõikekiil

26

Saeketas

27

Luup

28

Profiilsiin

29

Toitejuhtme hoidik

30

Hoideklamber täiendava paralleeljuhiku hoidmiseks

Kandke kuulmiskaitsevahendeid.

Müra

võib kahjustada kuulmist.

Kandke kaitseprille.

Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt
peab seadme spindliga lõtkuta sobima. Ärge kasutage ka-
handusdetaile ega adaptereid.

Saeketta vahetamisel jälgige, et lõikelaius ei ole väiksem kui
2,3 mm ja et saeketas ei ole paksem kui 2,3 mm. Vastasel
korral tekib oht, et lõikekiil (2,3 mm) kiildub toorikusse kin-
ni.

Tooriku maksimaalne kõrgus on 79 mm.

vasak pool

Näitab käsiratta pöörlemisasendit sae-
ketta langetamiseks (

transpordia-

send

) ja tõstmiseks (

tööasend

).

parem pool

Näitab lukustushoova asendit saeketta
lukustamiseks ja vertikaalse kaldenur-
ga (saeketas keeratav) reguleerimisel.

Vajaduse korral õlitage
elektrilist tööriista näida-
tud kohtadest.

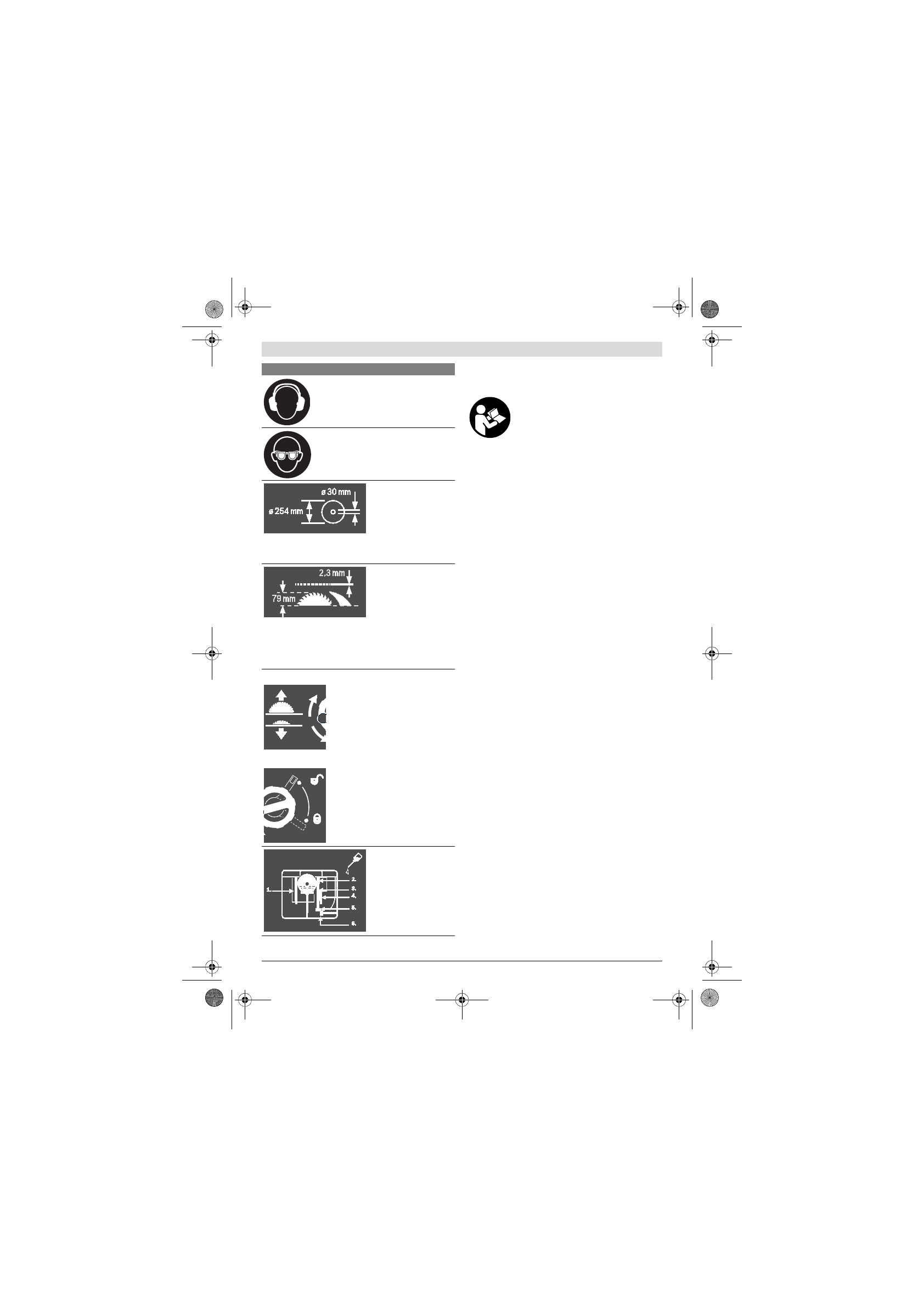

Sümbolid ja nende tähendus
