| Қaзақша
1 609 92A 15R | (26.1.15)
Bosch Power Tools
Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.
Техникалық қауіпсіздік нұсқаулықтарын
және ескертпелерді сақтамау тоқтың
соғуына, өрт және/немесе ауыр
жарақаттануларға апаруы мүмкін.
Тағайындалу бойынша қолдану
Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, қатты және жұмсақ ағашты және жоңқалық
және талшықтық плиталарды кесудің түзу бағытымен
жұмыс істеуге арналған. Осында горизонталды еңіс
бұрышы – 60 ° мен +60 ° дейін және вертикалды еңіс
бұрышы –2 ° 47 ° дейін болуы мүмкін.
Тиісті аралау полотносын пайдаланып алюминий
профильдері мен пластикті аралау мүмкін.
Бейнеленген құрамды бөлшектер
Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.
1
Ара дискісі мен параллельді тірек аралығының
шкаласы
10
2
Параллельді тіреуіш
10
бағыттауыш ойығы
3
Бұрыш планкасы
4
Ұстау ойығы
5
Бұрышты тіреуіштің бағыттауыш ойығы
6.1
Қысқыш тұтқыш бар қорғауыш қалпақ *
6.2
Қорғауыш қалпақ қысқыш бұранда және жан
қорғаумен *
7
Қорғауыш қаптамасындағы аспирациялық келте
құбыр
8.1
Қысқыш тұтқыш қорғауыш қалпақты
6.1
бекіту үшін
8.2
Қысқыш бұранда қорғауыш қалпақты
6.2
бекіту үшін
9
Аралау үстелі
10
Бағыттайтын планка
11
V-бағыттауыш ойық аралау үстелінде параллельді
тіреуіш үшін
12
Орнату ойықтары
13
Тұтқа
14
Қосымша аралау үстелі
15
Аралау үстелінің ұзратқышының қысу тұтқасы
16
GTA 600 жұмыс үстелі үшін бекіткіш пластина
17
Вертикалды еңіс бұрышын реттеуге арналған ысырма
тұтқышы
18
Сермер
19
Аралау дискісін көтеру және түсіруге арналған қос иін
20
Қосқыш-өшіргіштің қауіпсіздік қақпағы
21
Алты қырлы дөңбек кілт (5 мм)
22
Шеңберлік кілт (23 мм)
23
Жылжыту таяғы
24
Ішпек
25
Сына
26
Аралау дискісі
27
Лупа
28
Профильдік тіреуіш
29
Кабель ұстағышы
30
Қосымша параллельді тіреуішті сақтау үшін ұстағыш
қапсырма
31
Жоңқаларды шығаруға арналған келте құбыр
32
Сору адаптері
33
Қорғауыш қалпақты сақтау ұстағышы
34
Салынбалы плита үшін саңылаулар
35
Параллельді тірек қысқыш тұтқасы
36
Параллельді тіреуіш V-бағыттауышы
37
Қосымша параллельді тіреуіш
38
„Қосымша параллельді тіреуіш“ бекіткіш жинақ
39
Бұрышты тіреуіштің бағыттауышы
40
„Профильді тіреуіш“ бекіткіш жинақ
41
Жоңқа шығатын жер үшін бекіткіш бұранда
42
Қысқыш гайка
43
Шпиндель бекіту білігі
44
Қысқыш фланец
45
Аспап шпинделі
46
Тірек фланеці
47
Бұрыш көрсеткіші (тік)
48
Қисайту бұрышы шкаласы (тік)
49
Кез келген қисайту бұрышы үшін бекіту басы
(көлденең)
50
Бұрышты тіреуіштегі бұрыш көрсеткіші
сол жақ
Сермектің бұрау бағытын аралау
дискісін түсіру үшін (
Тасымалдау
күйін
) немесе көтеру үшін (
Жұмыс
күйін
) көрсетеді.
оң жақ
Ара дискісін бекіту үшін және
вертикалды еңіс бұрышын реттеу
үшін ысырма тұтқыштың күйін
көрсетеді (ара дискісі
қыйырылады).
Керек болса электр
құралын көрсетілген
жайларда майлаңыз.

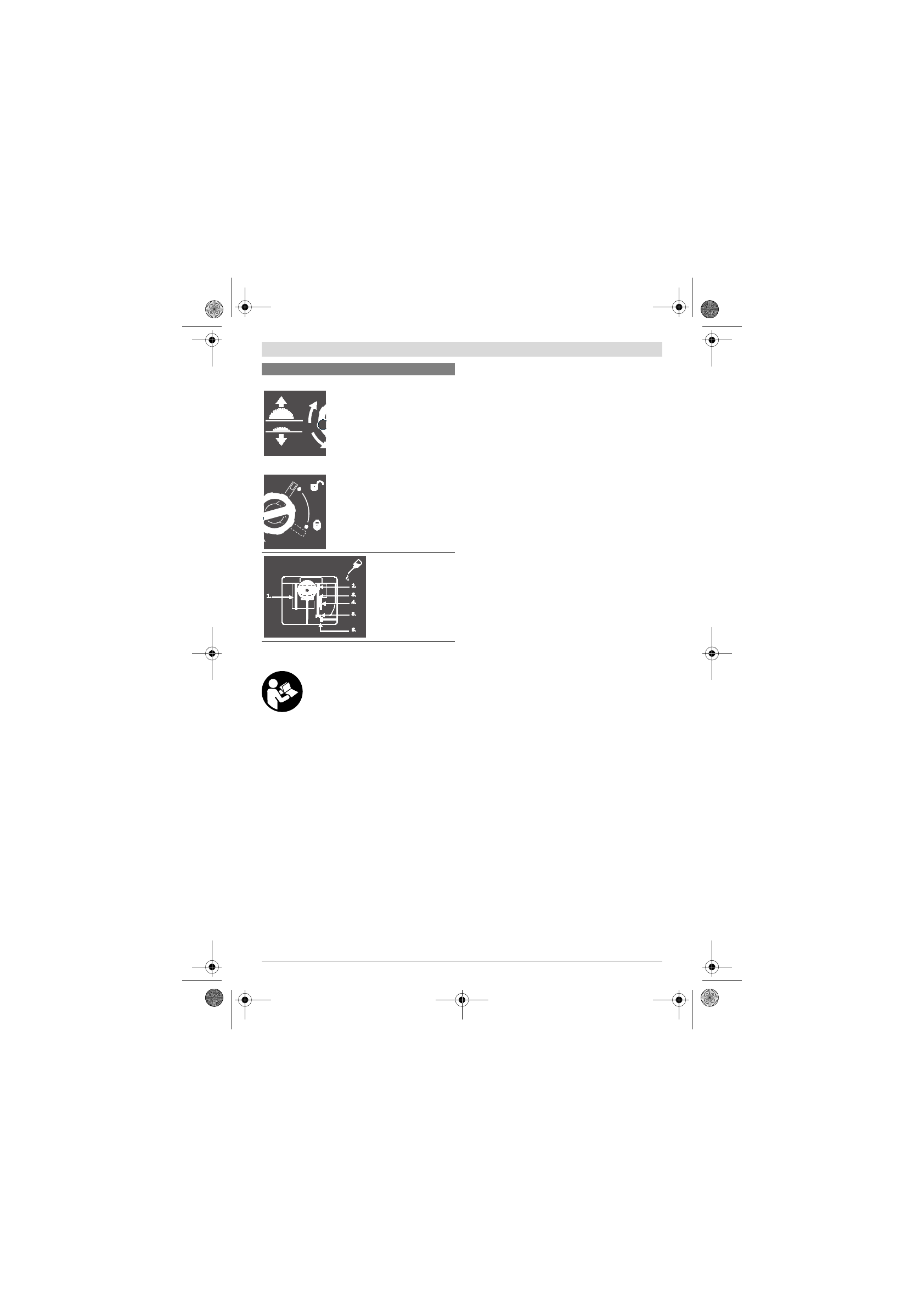

Белгілер мен олардың мағанасы
OBJ_BUCH-1325-003.book Page 246 Monday, January 26, 2015 1:18 PM
Содержание
- 218 или подвижных частей электроинструмента.
- 219 Всегда распиливайте только одну деталь.; Символы; Символы и их значение
- 220 Описание продукта и услуг; Применение по назначению; Используйте защитные очки.
- 221 Технические данные; Настольная дисковая пила; Размеры пильных дисков
- 222 Данные о шуме; Применяйте средства защиты органов слуха!; Сборка; Комплект поставки
- 223 Отсос пыли и стружки; Избегайте скопления пыли на рабочем месте.; Стационарный или временный монтаж
- 224 Демонтаж пильного диска; Работа с инструментом; Транспортное положение; Настройка угла распила
- 225 Установка параллельного упора; при не вытянутом столе; Регулировка распорного клина; Примите во внимание напряжение в сети!
- 226 Отказ электропитания; Указания по применению; Общие указания для пиления; Пиление; Выполнение прямых пропилов; Основные настройки – контроль и коррекция; Вертикальный угол
- 227 Настройка усилия зажатия параллельного упора
- 228 Хранение и транспортировка; Перенос электроинструмента; Техобслуживание и сервис; Техобслуживание и очистка; Очистка
- 229 Меры по уменьшению уровня шума; Принадлежности; Россия; Утилизация; Товарный No
