 Lietuviškai |

351

Bosch Power Tools

1 609 92A 15R | (26.1.15)

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir
reikalavimus.

Jei nepaisysite žemiau pateik-

tų saugos nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant tie-
sius išilginius ir skersinius pjūvius kietojoje ir minkštojoje me-
dienoje, medienos drožlių bei medienos plaušų plokštėse. Įs-
trižo pjūvio kampas horizontalioje plokštumoje gali būti nuo
– 60 °  iki  +60 °,  o  įstrižo pjūvio kampas vertikalioje
plokštumoje –  nuo –2 ° iki 47 °.

Naudojant atitinkamus pjūklo diskus, galima pajuti aliuminio
profilius ir plastiką.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio
prietaiso schemose nurodytus numerius.

1

Skalė pjūklo disko atstumui iki lygiagrečiosios atramos
nustatyti

10

2

Kreipiamasis griovelis lygiagrečiajai atramai

10

3

Kampinis ribotuvas

4

Išėmos prietaisui nešti

5

Kampinio ribotuvo kreipiamasis griovelis

6.1

Apsauginis gaubtas su prispaudžiamąja svirtele *

6.2

Apsauginis gaubtas su prispaudžiamuoju varžtu ir šonine
apsauga *

7

Nusiurbimo atvamzdis ant apsauginio gaubto

8.1

Prispaudžiamoji svirtelė apsauginiam gaubtui užfiksuoti

6.1

8.2

Prispaudžiamasis varžtas apsauginiam gaubtui
užfiksuoti

6.2

9

Pjovimo stalas

10

Lygiagrečioji atrama

11

„V“ formos kreipiamasis griovelis ant pjovimo stalo
lygiagrečiajai atramai

12

Montavimo kiaurymės

13

Rankena prietaisui pernešti

14

Pjovimo stalo ilginamoji dalis

15

Pjovimo stalo ilginamosios dalies fiksuojamoji rankenėlė

16

Darbinio stalo GTA 600 tvirtinimo liežuvėlis

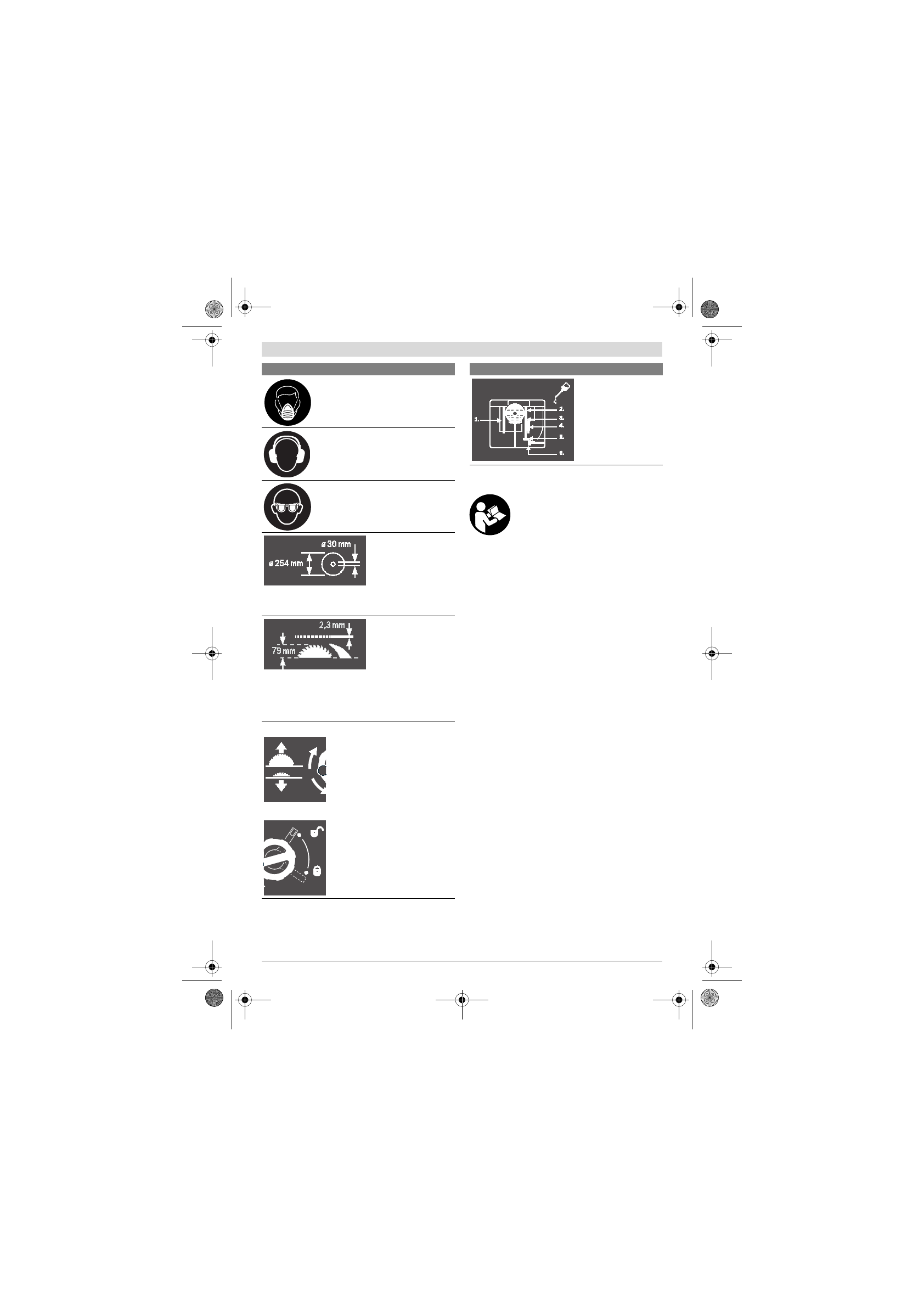

Dirbkite su apsaugine kauke.

Dirbkite su klausos apsaugos priemonė-
mis.

Nuo triukšmo poveikio galima prarasti

klausą.

Dirbkite su apsauginiais akiniais.

Atkreipkite dėmesį į pjūklo disko matmenis. Kiaurymės
skersmuo turi tiksliai atitikti prietaiso suklį. Nenaudokite tvir-
tinamųjų elementų ar adapterių.

Keisdami pjūklo diską stebėkite, kad pjūvio plotis nebūtų
mažesnis kaip 2,3 mm, o pjūklo disko korpuso storis nebūtų
didesnis kaip 2,3 mm. Priešingu atveju skeliamasis peilis
(2,3 mm) gali užstrigti ruošinyje.

Maksimalus galimas ruošinio aukštis yra 79 mm.

kairioji pusė

Rodo reguliavimo ratuko sukimo kryp-
tį, norint pjūklo diską nuleisti (

Trans-

portavimo padėtis

) ir pakelti (

Darbi-

nė padėtis

).

dešinioji pusė

Rodo fiksatoriaus svirtelės padėtį už-
fiksuojant pjūklo diską ir nustatant įs-
trižo pjūvio kampą vertikalioje plokštu-
moje (pjūklo diską galima palenkti).

Simboliai ir jų reikšmės

Jei reikia, elektrinį įrankį
nurodytose vietose pa-
tepkite.

Simboliai ir jų reikšmės
