Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner.

Fel som uppstår

till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och fiberplat-
tor. Härvid kan horisontella geringsvinklar mellan – 60 ° och
+60 ° samt vertikala geringsvinklar mellan –2 ° och 47 ° utfö-
ras.

Med lämpliga sågklingor kan även aluminiumprofiler och plast
sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.

1

Skala för sågklingans avstånd till parallellanslaget

10

2

Styrspår för parallellanslag

10

3

Vinkelanslag

4

Greppfördjupningar

5

Styrspår för vinkelanslag

6.1

Klingskydd med spännspak *

6.2

Sågklingsskydd med klämskruv och sidoskydd *

7

Utsugningsadapter på klingskyddet

8.1

Spännspak för låsning av klingskyddet

6.1

8.2

Klämskruv för låsning av klingskyddet

6.2

9

Sågbord

10

Parallellanslag

11

V-styrspår på sågbordet för parallellanslaget

12

Monteringshål

13

Bärhandtag

14

Sågbordsförlängning

15

Spärrspak för sågbordsförlängning

16

Fästskena för arbetsbord GTA 600

17

Låsarm för inställning av vertikal geringsvinkel

18

Ratt

19

Vev för lyftning och sänkning av sågklingan

20

Säkerhetslucka för strömställaren Till/Från

21

Insexnyckel (5 mm)

22

Ringnyckel (23 mm)

23

Påskjutare

24

Insatsplatta

25

Klyvkniv

26

Sågblad

27

Lupp

28

Profilskena

29

Kabelhållare

30

Fästklämma för förvaring av tilläggsparallellanslaget

31

Spånutkast

32

Utsugningsadapter

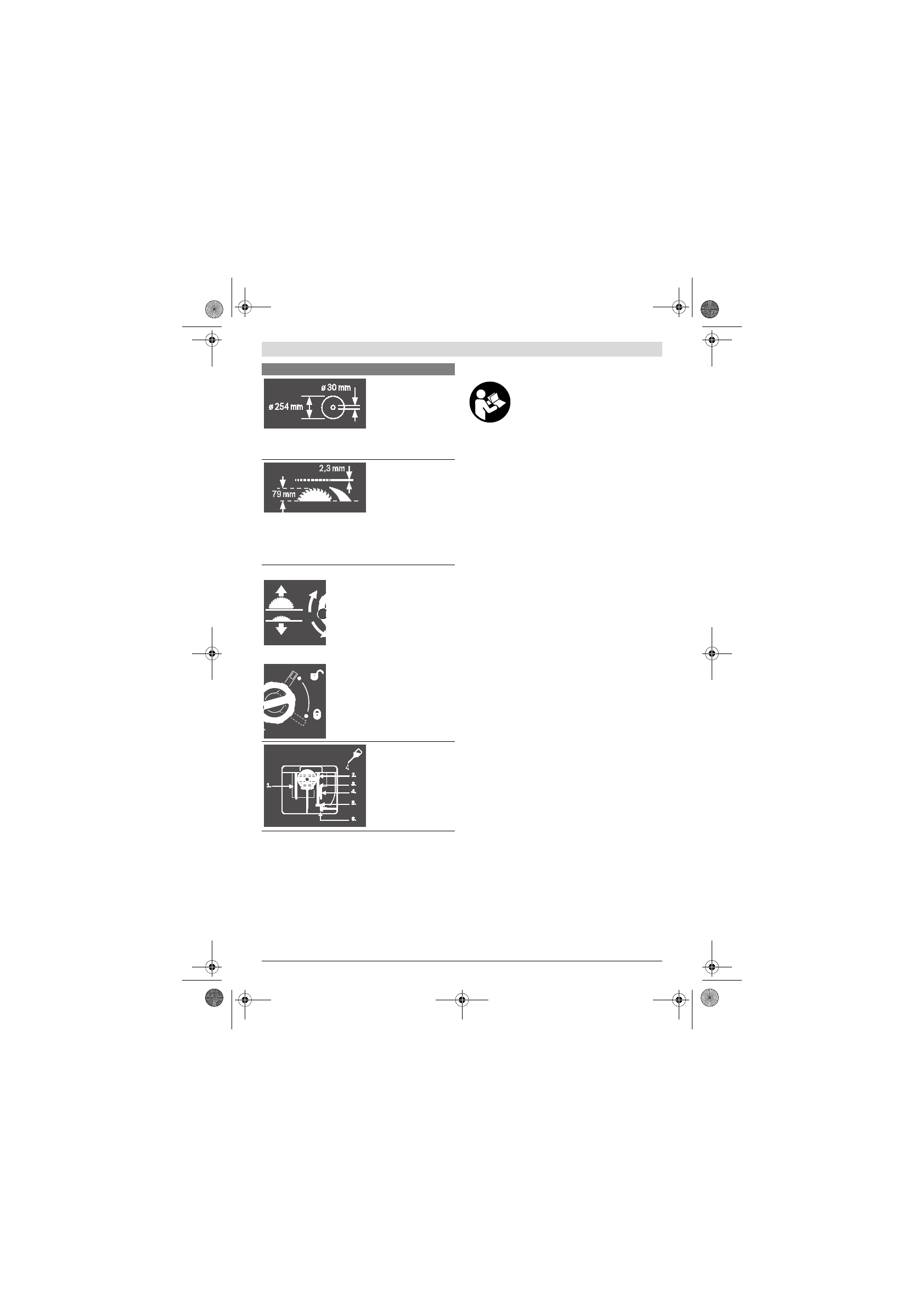

Beakta sågklingans dimensioner. Centrumhålet måste utan
spel passa på verktygsspindeln. Använd inte reducerstycken
eller adapter.

Vid byte av sågklinga se till att sågsnittsbredden inte under-
skrider 2,3 mm och att sågklingans stambladstjocklek inte
överskrider 2,3 mm. I annat fall finns risk för att klyvkniven
(2,3 mm) hakar fast i arbetsstycket.

Arbetsstyckets höjd får vara högst 79 mm.

vänster sida

Visar rattens rotationsriktning för
sänkning (

transportläge

) och lyftning

(

arbetsläge

) av sågklingan.

höger sida

Visar låsarmens läge vid låsning av såg-
klingan och vid inställning av vertikal
geringsvinkel (svängbar sågklinga).

Smörj elverktyget vid
behov med olja på
angivna ställen.

Symboler och deras betydelse
