ENGLISH - ORIGINAL INSTRUCTIONS

This manual is an important supporting document for qualified personnel but it is not intended to replace such personnel.

Thank you for purchasing this chiller

READ

THIS

MANUAL

CAREFULLY

BEFORE

INSTALLING AND STARTING UP THE UNIT.
IMPROPER  INSTALLATION  COULD  RESULT  IN
ELECTRIC  SHOCK,  SHORT-CIRCUIT,  LEAKS,  FIRE
OR  OTHER  DAMAGE  TO  THE  EQUIPMENT  OR
INJURE TO PEOPLE.
THE

UNIT

MUST

BE

INSTALLED

BY

A

PROFESSIONAL OPERATOR/TECHNICIAN.
UNIT  STARTUP  HAS  TO  BE  PERFORMED  BY
AUTHORIZED AND TRAINED PROFESSIONAL.
ALL

ACTIVITIES

HAVE

TO

BE

PERFORMED

ACCORDING TO LOCAL LAWS AND REGULATION.
UNIT

INSTALLATION

AND

START

UP

IS

ABOSOLUTELY  FORBIDDEN  IF  ALL  INSTRUCTION
CONTAINED IN THIS MANUAL ARE NOT CLEAR.
IF CASE OF DOUBT CONTACT THE
MANUFACTURER REPRESENTATIVE FOR ADVICE
AND INFORMATION.

Description

The unit you bought is an “air cooled chiller”, a machine aimed
to  cool  water  (or  water-glycol  mixture)  within  the  limits
described  in  the  following.  The  unit  operation  is  based  on
vapour  compression,  condensation  and  evaporation  according
to reverse Carnot cycle.The main components are:
-

Scroll  compressor  to  rise  the  refrigerant  vapour  pressure
from evaporation pressure to condensation pressure.

-

Evaporator,  where  the  low  pressure  liquid  reqrigerant
evaporates so cooling the water.

-

Condenser,  where  high  pressure  vapour  condensate
rejecting  heat  removed  from  the  chilled  water  in  the
atmosphere thanks to an air cooled heat exchanger.

-

Expansion valve allowing to reduced the pressure of
condensed liquid from condensation pressure to
evaporation pressure.

General Information

All  units  are  delivered  with  wiring  diagrams,  certified
drawings,  nameplate;  and  DOC  (Declaration  Of
Conformity);  these  documents  show  all  technical  data
for  the  unit  you  have  bought  and  they  MUST  BE

CONSIDERED  ESSENTIAL  DOCUMENTS  OF  THIS
MANUAL

In  case  of  any  discrepancy  between  this  manual  and  the
equipment’s  documents  please  refer  to  on  board  documents.
In case of any doubt contact the manufacturer representative.
The  purpose  of  this  manual  is  to  allow  the  installer  and  the
qualified  operator  to  ensure  proper  installation,  commissioning
and  maintenance  of  the  unit,  without  any  risk  to  people,
animals and/or objects.

Receiving the unit

The  unit  must  be  inspected  for  any  possible  damage
immediately  upon  reaching  final  place  of  installation.  All
components  described  in  the  delivery  note  must  be  inspected
and checked.
Should the unit be damaged, do not remove the damaged
material and immediately report the damage to the
transportation company and request they inspect the unit.
Immediately report the damage to the manufacturer
representative, a set of photographs are helpful in recognizing
responsibility
Damage  must  not  be  repaired  before  the  inspection  of  the
transportation company representative.
Before installing the unit, check that the model and power
supply voltage shown on the nameplate are correct.
Responsibility for any damage after acceptance of the unit
cannot be attributed to the manufacturer.

Operating limits

Storing
Environmental conditions must be within the following limits:
Minimum ambient temperature

:

-20°C

Maximum ambient temperature

:

+42°C

Maximum R.H.

:

95% not condensing

Storing below the minimum temperature may cause damage to
components. Storing  above  the  maximum  temperature  causes
opening  of  safety  valves.  Storing  in  condensing  atmosphere
may damage electronic components.

Operation
Operation out of the mentioned limits may damage the unit.
In case of doubts contact manufacturer representative.

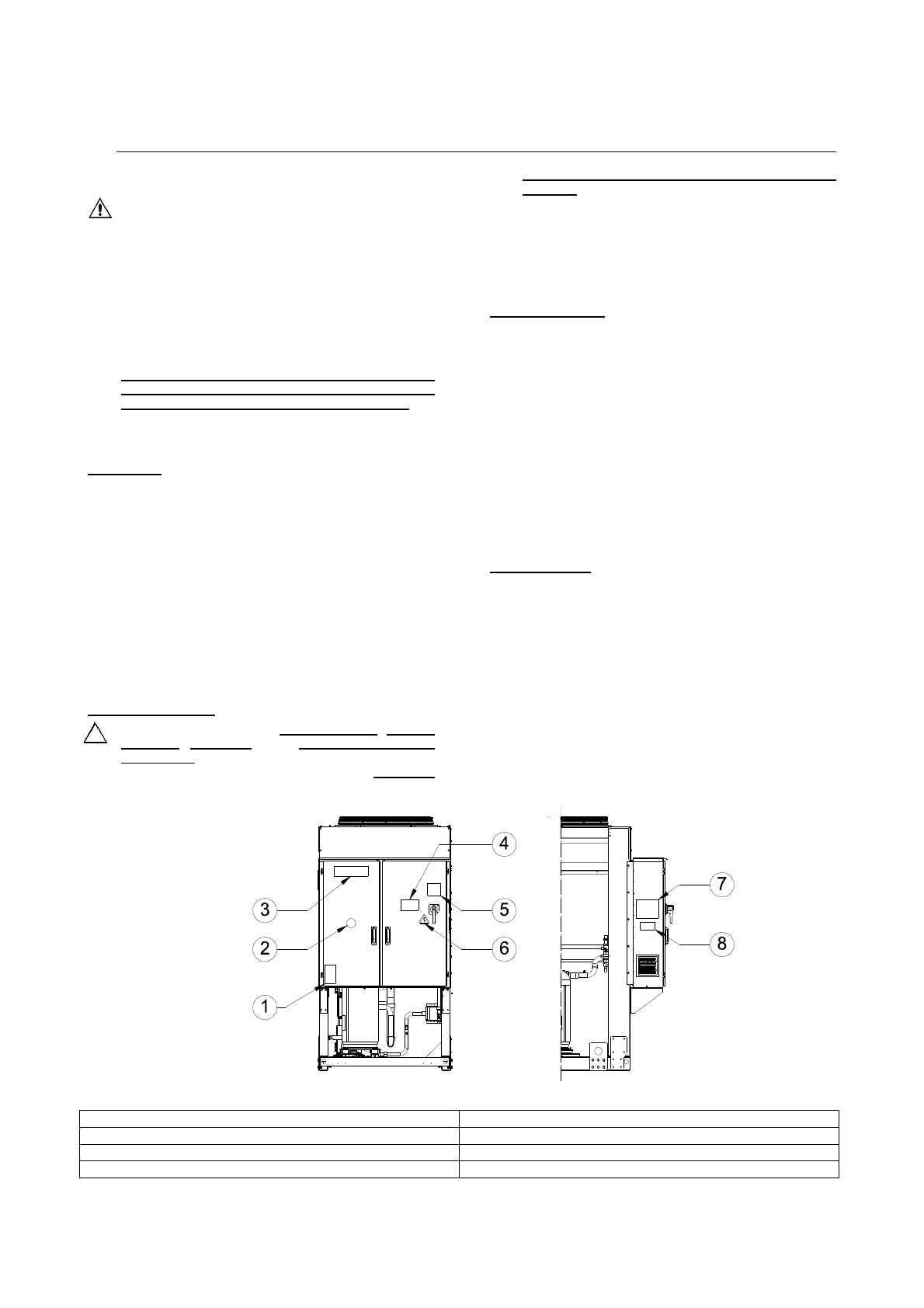

Figure 1 - Description of the labels applied to the electrical panel

Label Identification

1 – Non flammable gas symbol

5 – Cable tightening warning

2 – Gas type

6 – Electrical hazard symbol

3 – Manufacturer’s logo

7 – Lifting instructions

4 – Hazardous Voltage warning

8 – Unit nameplate data
