ISTRUZIONI ORIGINALI IN INGLESE

Questo manuale costituisce un importante documento di supporto per il personale qualificato, tuttavia non può mai sostituire il personale stesso.

Grazie per aver acquistato questo chiller

LEGGERE  ATTENTAMENTE  IL  PRESENTE  MANUALE
PRIMA  DI  PROCEDERE  CON  L’INSTALLAZIONE  E  L’AVVIO
DELL’UNITA’.
UN’INSTALLAZIONE  IMPROPRIA  PUO’  CAUSARE  SCOSSE
ELETTRICHE,  CORTOCIRCUITI,  PERDITE,  INCENDIO  O
ALTRI  DANNI  ALL’APPARECCHIATURA  O  LESIONI  ALLE
PERSONE.
L’UNITA’

DEVE

ESSERE

INSTALLATA

DA

UN

OPERATORE/TECNICO PROFESSIONISTA.
L’AVVIO  DELL’UNITA’  DEVE  ESSERE  ESEGUITO  DA
PROFESSIONISTI AUTORIZZATI E PREPARATI.
TUTTE LE ATTIVITA’ DEVONO ESSERE ESEGUITE IN BASE
ALLE LEGGI E ALLE NORMATIVE LOCALI.
E'  ASSOLUTAMENTE  VIETATO  INSTALLARE  E  AVVIARE
L’UNITA’  NEL  CASO  IN  CUI  TUTTE  LE  ISTRUZIONI
CONTENUTE  NEL  PRESENTE  MANUALE  NON  SIANO
CHIARE.
IN CASO DI DUBBI, PER INFORMAZIONI E CONSIGLI
CONTATTARE IL RAPPRESENTANTE DEL PRODUTTORE.

Descrizione

L’unità  acquistata  è  un  “chiller  condensato  ad  aria”,  una  macchina
pensata  per  raffreddare l’acqua  (o  una miscela  di  acqua-glicole)  entro i
limiti  descritti  di  seguito.  Il  funzionamento  dell’unità  è  basato  sulla
compressione,  condensazione  ed  evaporazione  del  vapore, secondo  il
ciclo di Carnot inverso. I principali componenti sono:
-

Compressore  tipo  scroll  per  aumentare  la  pressione  del  vapore
refrigerante da quella di evaporazione a quella di condensazione.

-

Evaporatore, dove il refrigerante liquido a bassa pressione evapora
raffreddando così l’acqua.

-

Condensatore,  dove  il  vapore  dell’alta  pressione  si  condensa
eliminando  nell’atmosfera  il  calore  rimosso  dall’acqua  raffreddata
grazie a uno scambiatore di calore raffreddato ad aria.

-

Valvola di espansione che consente di ridurre la pressione del
liquido condensato da quella di condensazione a quella di
evaporazione.

Informazioni generali

Tutte le unità vengono consegnate con schemi elettrici,disegni
certificati,  targhetta  identificativa  e  DOC  (dichiarazione  di
conformità). Questi documenti riportano tutti i dati tecnici dell’unità

acquistata  e  DEVONO  ESSERE  CONSIDERATI  PARTE
INTEGRANTE DI QUESTO MANUALE

In  caso  di  discrepanza  tra  il  presente  manuale  e  i  documenti
dell’apparecchiatura, fare riferimento ai documenti a bordo macchina. In
caso di dubbio contattare il rappresentante del produttore.
Lo  scopo  del  presente  manuale  è  far  sì  che  l’installatore  e  l’operatore
qualificato garantiscano un funzionamento, una messa in servizio e una
manutenzione corretti dell’unità, senza causare rischi a persone, animali
e/od oggetti.

Ricezione dell’unità

Non  appena  l’unità  giunge  al  sito  finale  di  installazione  deve  essere
ispezionata  per  individuare  eventuali  danni.  Tutti  i  componenti  descritti
nella bolla di consegna devono essere ispezionati e controllati.
Se l’unità dovesse essere danneggiata, non rimuovere il materiale
danneggiato e comunicare immediatamente il danno alla spcietà di
trasporti chiedendole di ispezionare l’unità.
Comunicare immediatamente il danno al rappresentante del produttore,
inviando se possibile delle foto che possano essere utili per individuare le
responsabilità.
Il danno non deve essere riparato finché non viene effettuata l’ispezione
da parte del rappresentante della società di trasporti.
Prima di installare l’unità verificare che il modello e la tensione elettrica
indicata sulla targhetta siano corretti. La responsabilità per eventuali
danni dopo l’accettazione dell’unità non può essere attribuita al
produttore.

Limiti operativi

Stoccaggio
Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima

:

-20°C

Temperatura ambiente massima

:

+42°C

Umidità relativa massima

:

95% senza condensa

Lo stoccaggio al di sotto della temperatura minima può provocare danni
ai  componenti.  Lo  stoccaggio  al  di  sopra  della  temperatura  massima
provoca l'apertura delle valvole di sicurezza. Lo stoccaggio in atmosfera
di condensa può danneggiare i componenti elettrici.

Funzionamento
Il funzionamento fuori dai limiti indicati può danneggiare l’unità.
In caso di dubbio contattare il rappresentante del produttore.



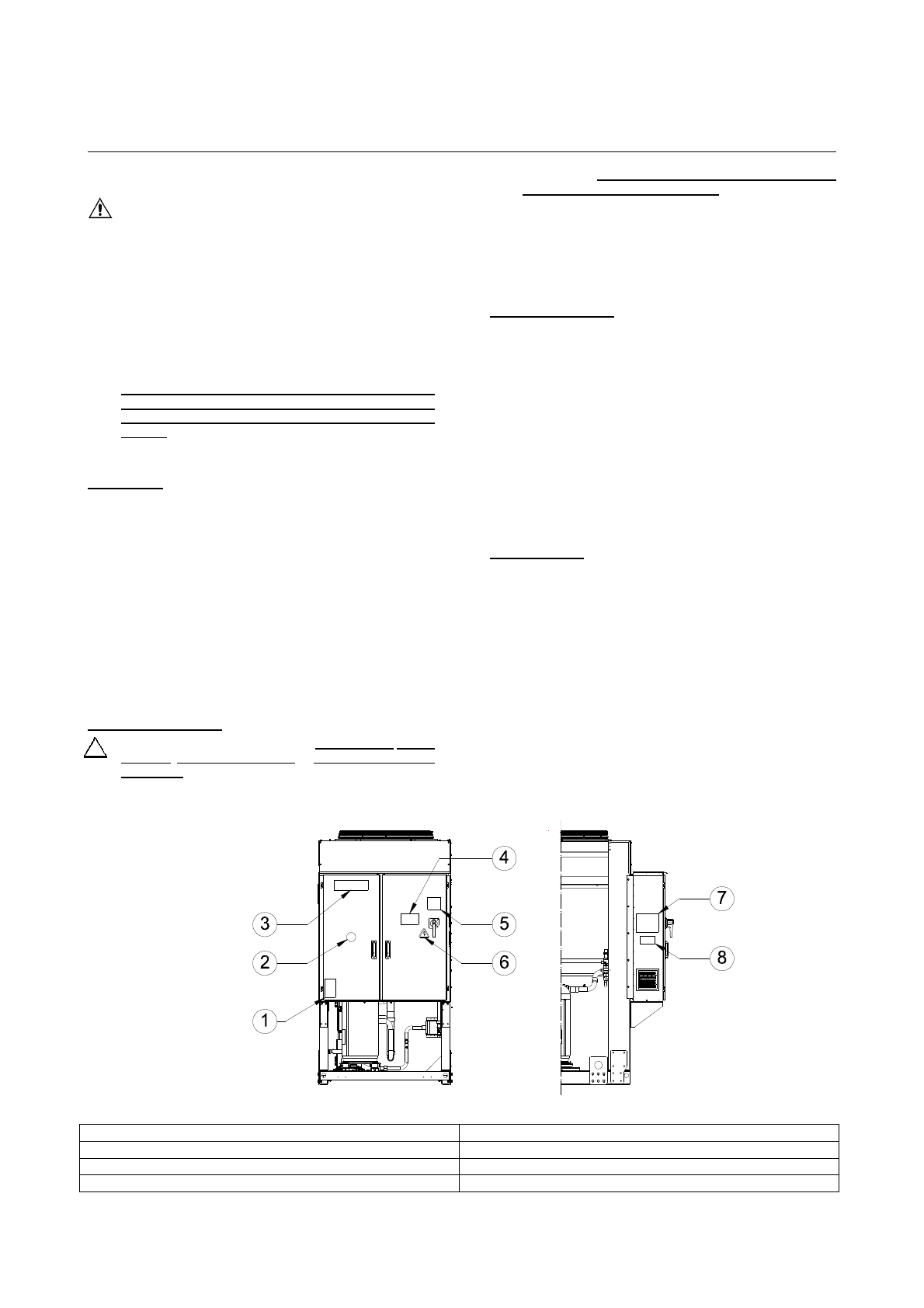

Figura 1 – Descrizione delle etichette del pannello elettrico

Identificazione dell’etichetta

1 – Simbolo del gas non infiammabile

5 – Avvertenza serraggio dei cavi

2 – Tipo di gas

6 – Simbolo di pericolo elettrico

3 – Stemma del produttore

7 – Istruzioni per il sollevamento

4 – Avvertenza tensione pericolosa

8 – Dati targa identificativa dell'unità
