D-EIMAC00804-14EU – 39/209

ENGELS - ORIGINELE INSTRUCTIES

Deze handleiding is een belangrijk document voor gekwalificeerd personeel maar is niet bedoeld om dit personeel te vervangen.

Wij danken u om deze koeler te hebben gekocht.

LEES  DEZE  HANDLEIDING  AANDACHTIG  VOORALEER
DE EENHEID TE INSTALLEREN EN OP TE STARTEN.
EEN  VERKEERDE  INSTALLATIE  KAN  ELEKTRISCHE
SCHOKKEN,  KORTSLUITING,  LEKKEN,  BRAND  OF
ANDERE

SCHADE

VEROORZAKEN

AAN

DE

UITRUSTING EN KAN PERSONEN VERWONDEN.
DE  EENHEID  MOET  GEINSTALLEERD  WORDEN  DOOR
EEN PROFESSIONELE OPERATOR/TECHNICUS.
DE  EENHEID  MOET  OPGESTART  WORDEN  DOOR  EEN
GEAUTORISEERD  EN  OPGELEID  PROFESSIONEEL
FIGUUR.
ALLE  ACTIVITEITEN  MOETEN  UITGEVOERD  WORDEN
VOLGENS DE LOKALE WETTEN EN VOORSCHRIFTEN.
DE

EENHEID

MAG

NIET

GEINSTALLEERD

EN

OPGESTART  WORDEN  WANNEER  ALLE  INSTRUCTIES
BEVAT  IN  DEZE  HANDLEIDING  NIET  DUIDELIJK
BEGREPEN ZIJN.
IN GEVAL VAN TWIJFEL, CONTACTEER DE FABRIKANT
OM ADVIES OF INFORMATIE TE VRAGEN.

Beschrijving

De eenheid die u gekocht  hebt is een "luchtgekoelde koeleenheid",
een  machine  bestemd  voor  het  koelen  van  water  (of  een  mengsel
water-glycol)  binnen  de  grenzen  die  hier  beschreven  worden.  De
werking  van  de  eenheid  is  gebaseerd  op  de  compressie,
condensatie  en  verdamping  van  damp,  volgens  de  omgekeerde
Carnotcyclus. De belangrijkste onderdelen zijn:
-

Scrollcompressor,  om  de  druk  van  de  koeldamp  van  de
verdampingsdruk tot de condensatiedruk te brengen.

-

Verdamper,  waar  de  koelvloeistof  aan  lage  druk  verdampt
zodat het water gekoeld wordt.

-

Condensator,  waar  de  gecondenseerde  hogedrukdamp  de
warmte die uit het gekoelde water gehaald wordt afvoert in de
atmosfeer dankzij een luchtgekoelde warmtewisselaar.

-

Expansieklep om de druk van de gecondenseerde vloeistof te
verminderen van condensatiedruk tot verdampingsdruk.

Algemene Informatie

Alle  eenheden  worden  geleverd  met  schakelschema's,
gecertificeerde

tekeningen,

naamplaatje

en

Conformiteitsverklaring;  deze  documenten  bevatten  alle
technische  gegevens  betreffende  de  eenheid  die  u  gekocht

hebt  en  MOETEN  ALS  WEZENLIJK  DEEL  VAN  DEZE
HANDLEIDING BESCHOUWD WORDEN.

In  geval  van  afwijkingen  tussen  deze  handleiding  en  de
documenten, raadpleeg de documenten aan boord van de eenheid.
Bij twijfels moet de verkoper gecontacteerd worden.
Het  doel  van  deze  handleiding  is  de  installateur  en  de
gekwalificeerde operator in de mogelijk stellen de eenheid correct te
installeren,  in  bedrijf  te  stellen  en  te  onderhouden,  zonder  gevaar
voor personen, dieren en/of voorwerpen.

Oplevering van de eenheid

De  eenheid  moet  onmiddellijk  nadat  hij  aangekomen  is  op  de
definitieve installatieplaats nagekeken worden op mogelijke schade.
Alle  onderdelen  beschreven  op  het  leveringsdocument  moeten
nagekeken en gecontroleerd woreden.
Indien de eenheid beschadigd is, het beschadigde materiaal niet
verwijderen en de schade onmiddellijk melden aan het
transportbedrijf met de vraag de eenheid na te kijken.
Meld de schade onmiddellijk aan de verkoper. Foto's kunnen nuttig
zijn om de verantwoordelijkheid te bepalen.
De  schade  dient  niet  gerepareerd  te  worden  vóór  de  inspectie
vanwege de vertegenwoordiger van het transportbedrijf.
Vooraleer de eenheid te installeren moet gecontroleerd worden of
het model en de spanning aangegeven op het naamplaatje correct
zijn. De fabrikant kan niet aansprakelijk gesteld worden voor schade
na oplevering van de eenheid.

Bedrijfslimieten

Opslag
De milieucondities moeten binnen de volgende grenzen vallen:
Minimale omgevingstemperatuur

:

-20°C

Maximale omgevingstemperatuur

:

+42°C

Maximale relatieve vochtigheidsgraad

:

95%

niet

gecondenseerd
De  eenheid  opslagen  onder  de  minimale  temperatuur  die
aangegeven is kan de onderdelen beschadigen. De eenheid boven
de  maximale  temperatuur  die  aangegeven  is  opslagen  veroorzaakt
de opening van de veiligheidskleppen. Opslag in een atmosfeer met
condens kan de elektronische componenten beschadigen.

Werking
Een werking buiten deze limieten kan de eenheid beschadigen.
Bij twijfels moet de verkoper gecontacteerd worden.


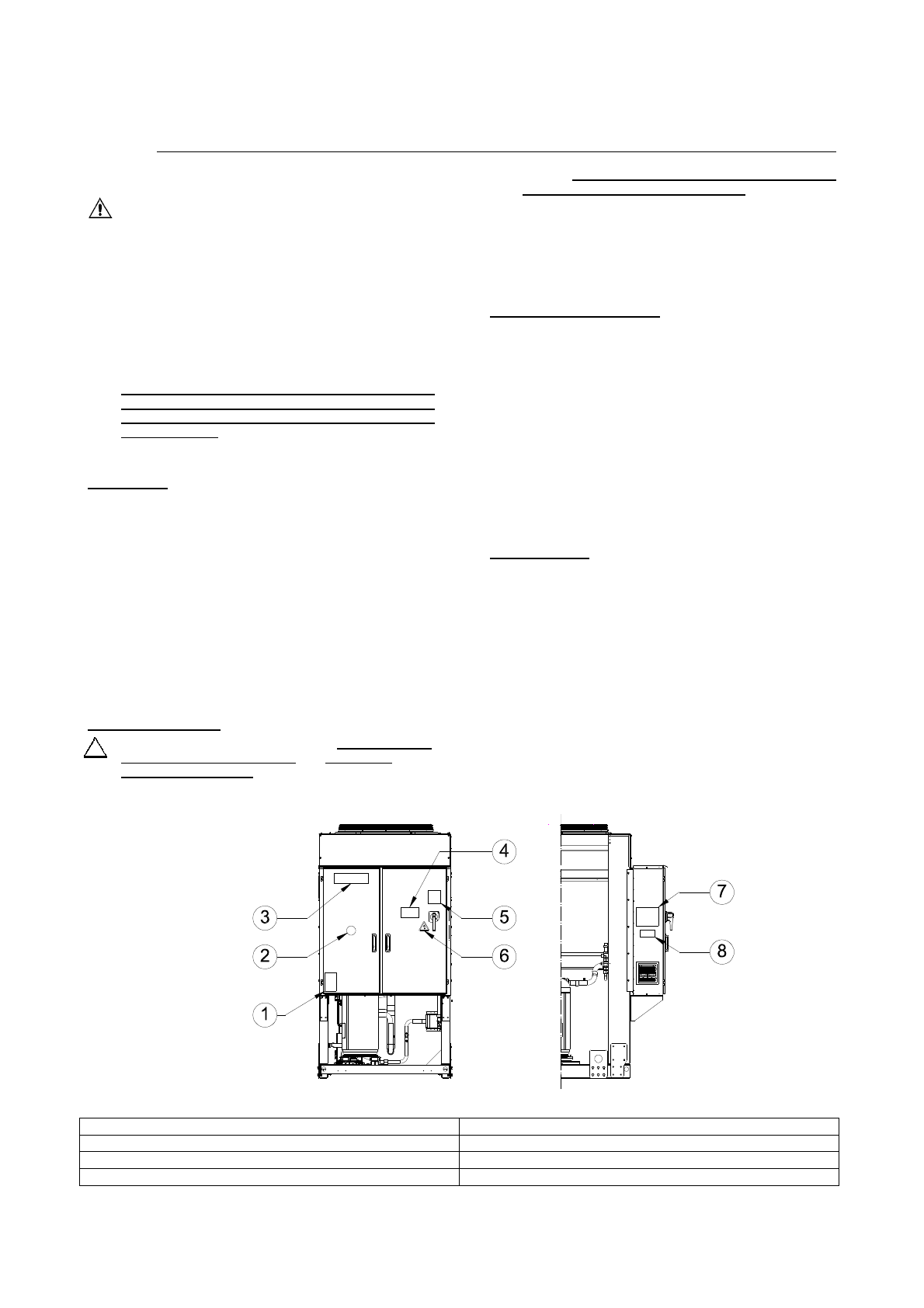

Figuur 1 - Beschrijving van de etiketten aangebracht op het elektrisch paneel

Identificatie Etiket

1 – Symbool niet-ontvlambaar gas

5 – Waarschuwing bevestiging kabel

2 – Gastype

6 – Symbool elektrisch gevaar

3 – Logo fabrikant

7 – Hefinstructies

4 – Waarschuwing gevaarlijke spanning

8 – Gegevens naamplaatje eenheid
