D-EIMAC00804-14EU – 154/209

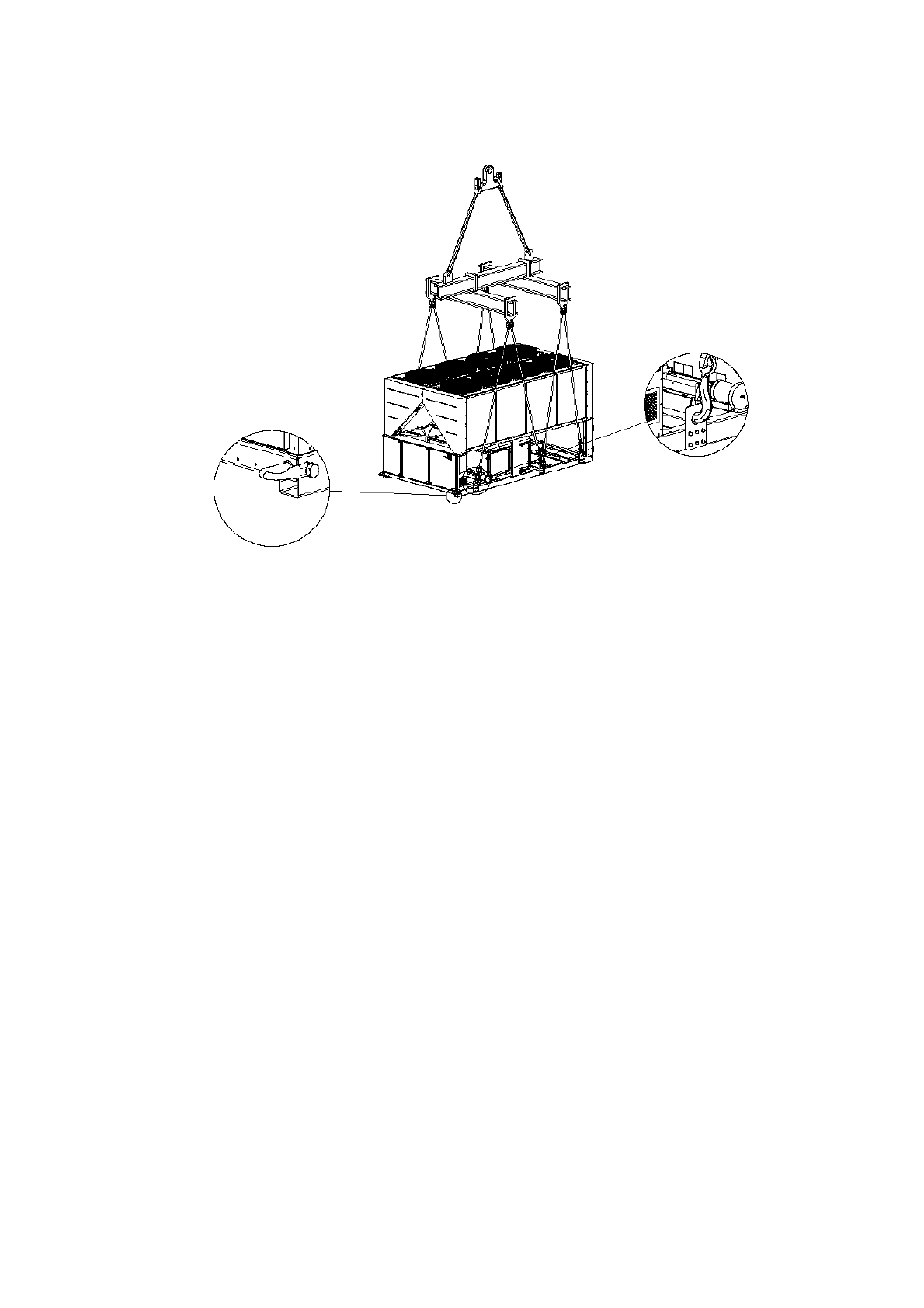

Verzija s 10-12 ventilatora

(Crtež prikazuje samo verziju s 8 ventilatora. Kada se radi o verziji s 10-12 ventilatora na

č

in podizanja je isti)

Kada  se  radi  o  instalaciji  na  tlu,  jakoj  betonskoj  podlozi,
najmanje  250  mm  debljine  i  širine  treba  ostaviti  oko  ure

đ

aja.

Ova podloga mora biti u stanju podnijeti težinu ure

đ

aja.

Ako  se  ure

đ

aj  nalazi  na  mjestima  na  kojima  je  mogu

ć

  pristup

ljudi  i  životinja,  preporu

č

ljivo  je  instalirati  zaštitne  rešetke  za

kondenzator i kompresor.
Da  biste  osigurali  najbolje  performanse  na  mjestu  instalacije,
morate se pridržavati slijede

ć

ih mjera opreznosti i uputa:

−

Izbjegavajte recirkulaciju zraka.

−

Uvjerite se da nema zapreka protoku zraka.

−

Pobrinite  se  da  temelji  budu

č

vrsti  i  snažni  kako  bi  se

smanjila buka i vibracije.

−

Ne  obavljajte  instalaciju  u  vrlo  prašnjavim  mjestima  na
na

č

in da ne do

đ

e zaprljanja zavojnica kondenzatora.

−

Voda  u  sustavu mora  biti  posebice

č

ista  a svi  tragovi  ulja  i

hr

đ

e  se  moraju  ukloniti.  Mehani

č

ki  filter  za  vodu  se  mora

instalirati na ulaznoj cijevi ure

đ

aja.

Minimalni potrebni prostor
Važno je poštovati minimalne udaljenosti svih ure

đ

aja na na

č

in

da

se

osigura

optimalno

provjetravanje

zavojnica

kondenzatora.
U  trenutku  u  kojem  odlu

č

ujete  gdje

ć

ete  postaviti  jedinicu  i

osigurati  prikladan  protok  zraka,  morate  uzeti  u  obzir  slijede

ć

e

č

imbenike:

−

izbjegavajte recirkulaciju toplog zraka

−

izbjegavajte

nedovoljni

priliv

zraka

u

rashladni

kondenzator.

Oba ova uvjeta mogu dovesti do pove

ć

anja tlaka kondenzacije

što  dovodi  i  do  smanjenja  energetske  u

č

inkovitosti  i

sposobnosti hla

đ

enja.

Svaka  strana  ure

đ

aja  mora  biti  dostupna  i  za  održavanje

nakon instalacije. Slika 4 prikazuje minimalni potrebni prostor.
Okomiti ispust zraka ne smije biti za

č

epljen.

Ako  je  ure

đ

aj  okružen  zidovima  ili  preprekama  koje  su  iste

visine  kao  i  on,  mora  se  instalirati  na  udaljenosti  ne  manjoj  od
(vidi  Sliku  4C  ili  4D).  Ako  su  te  prepreke  više,  ure

đ

aj  se  mora

instalirati na udaljenosti ne manjoj od (vidi Sliku 4E ili 4F).
Ako se ure

đ

aj instalira bez pridržavanja gore navedenih

minimalnih udaljenosti od zida i/ili okomitih prepreka, tako
nešto može dovesti do recirkulacije toplog zraka i/ili

nedovoljnog napajanja ure

đ

aja

č

ime se smanjuje njegova

sposobnost i u

č

inkovitost.

U svakom slu

č

aju, mikroprocesor

ć

e omogu

ć

iti ure

đ

aju da

prilagodi sebe novim radnim uvjetima i da isporu

č

i najve

ć

i

mogu

ć

i kapacitet u bilo kojoj okolnosti

č

ak i kada je bo

č

na

udaljenost manja od one preporu

č

ene, osim u slu

č

aju da radni

uvjeti ne dovedu u pitanje sigurnost osoblja ili pouzdanost
jednice.
Kada se dva ili više ure

đ

aja postavljaju jedan pored drugog,

preporu

č

uje se (vidi Sliku 4G ili 4H) izme

đ

u kondenzatora

razmak od barem jednog banka.
Radi dodatnih rješenja, molimo Vas da konzultirate
proizvo

đ

a

č

evog predstavnika.

Zaštita od buke
Kada  razina  buke  zahtijeva  specijalnu  kontrolu,  velika
pozornost  se  mora  posvetiti  izoliranju  ure

đ

aja  od  svoje  baze

postavljanjem

antivibracijskih

elemenata

(prilažu

se

opcionalno)  Fleksibilne  spojnice  se  moraju  postaviti  na
priklju

č

ke za vodu.

Cijevi za vodu
Cjevovodi  moraju  biti  projektirani  sa  najmanjim  mogu

ć

im

brojem laktova i najmanjim brojem okomitih promjena smjera.
Na  taj  se  na

č

in  smanjuju  troškovi  instalacije  a  u

č

inkovitost

sustava se poboljšava.
Sustav za vodu mora imati:
1.  Protu-vibracijske  nosa

č

e  na  na

č

in  da  se  smanji  prijenos

vibracija na strukturu.

2.  Ventile  za  izolaciju  na  na

č

in  da  se  ure

đ

aj  može  izolirati  od

vode tijelom servisiranja.

3.  Ru

č

ni  ili  automatski  ure

đ

aj  za  odzra

č

ivanje  na  najvišem

mjestu  sustava;  ure

đ

aj  za  odvod  na  najnižem  mjestu

sustava.

4.  Ni  ispariva

č

  ni  ure

đ

aj  za  toplinu  se  mogu  postaviti  na

najvišem mjestu ure

đ

aja.

5.  Prikladan  ure

đ

aj  mora  održavati  vodni  sustav  pod  tlakom

(ekspanziona posuda, itd.).

6.  Indikatore  temperature  vode  i  tlaka  kako  bi  pomagali

operateru tijekom servisiranja i održavanja.
