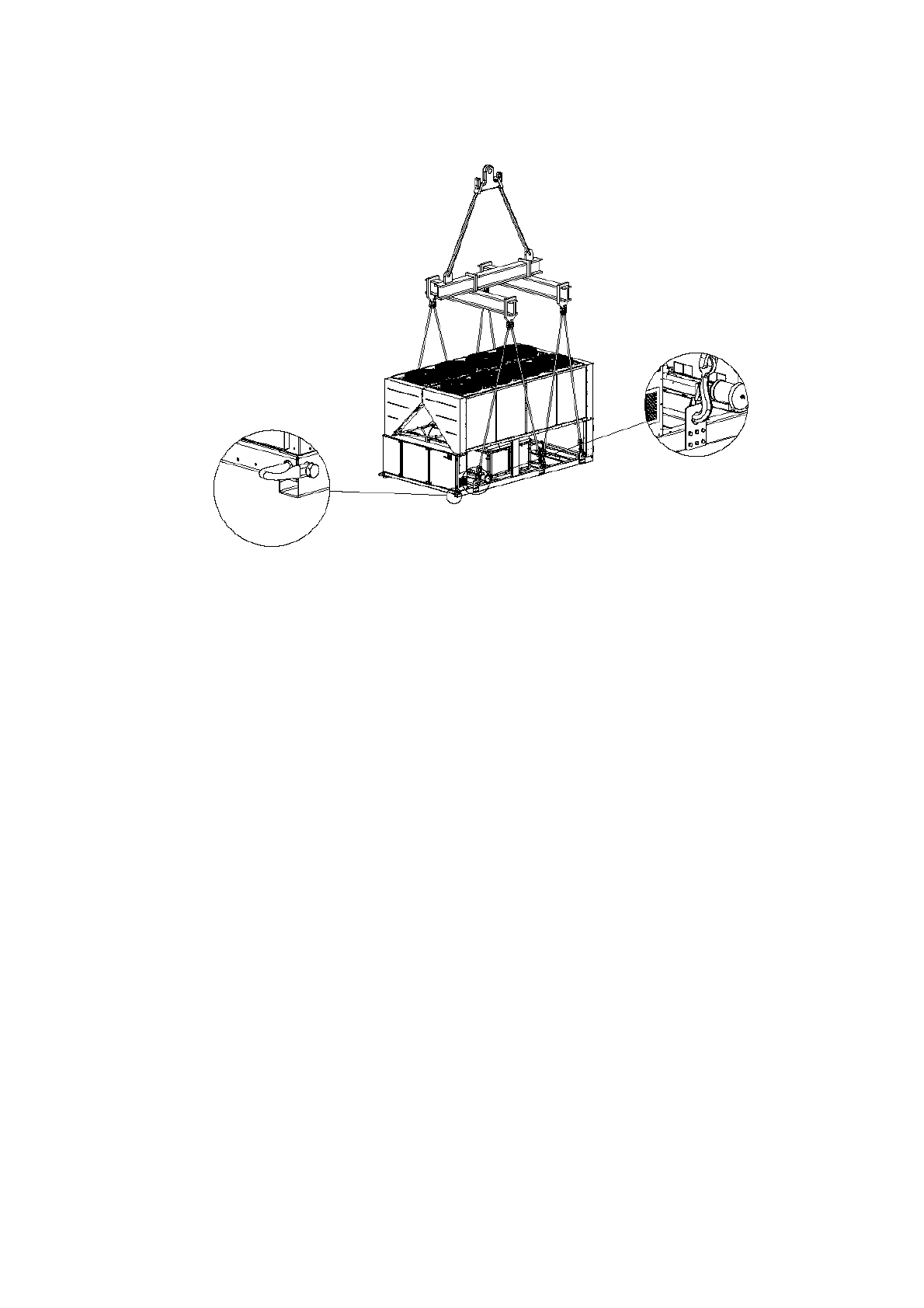

Modell med 10-12 vifter

(Tegningen viser kun modell med 8 vifter. For modell med 10-12 vifter er løftemåten den samme)

Hvis  enheten  installeres  på  bakken  har  man  behov  for  et  solid
betongunderlag  på  minst  250  mm  og  som  har  en  større  overflate
enn  selve  enheten.  Underlaget  må  være  i  stand  til  å  bære
enhetens vekt.
Hvis  enheten  installeres  på  steder  som  er  lett  tilgjengelige  for
personer  og  dyr,  råder  man  til  å  installere  gitter  som  verner
kondensatoren og kompressorens seksjoner.
For  å  garantere  best  mulig  effektivitet  på  installasjonsplassen,  må
man følge forskriftene og instruksjonene som er oppført under:

−

Unngå resirkulering av luftstrøm.

−

Forsikre seg om at ingenting hindrer luftstrømmen.

−

Sørg  for  et  sterkt  og  solid  underlag  slik  at  også  støy  og
vibrasjoner reduseres.

−

For  å  redusere  muligheten  for  at  kondensatorbatteri  blir
tilsmusset, må  ikke  enheten  installeres  i  miljø  som  er  spesielt
støvete.

−

Vannet  i  systemet  må  være  veldig  rent  og  alle  spor  etter  olje
og  rust  må  fjernes.  Et  mekanisk  vannfilter  må  være  installert
på enhetens innløpsrør.

Minste krav til avstand
Det  er  veldig  viktig  at  man  overholder  minste  avstander  på  alle
enheter.  Kun  på  denne  måten  oppnår  man  en  perfekt  ventilasjon
for kondensatorbatteriene.
Når man avgjør hvor enheten skal plasseres, og for å garantere en
riktig luftstrømning, må man ta følgende vilkår i betraktning:

−

unngå resirkulering av varm luft

−

unngå

utilstrekkelig

lufttilførsel

til

den

luftkjølte

kondensatoren.

Begge  vilkår  kan  forårsake  en  økning  av  kondenseringstrykket.
Dette  vil  igjen  føre  til  en  redusert  energieffektivitet  og
kjølekapasitet.
Alle  enhetens  sider  må  være  tilgjengelige  for  å  utføre
vedlikeholdsinngrep  etter  installasjonen.  Figur  4  viser  minste  krav
til plass.
Det vertikale luftutslippet må ikke tildekkes.
Hvis enheten er omringet av vegger eller andre hinder som er like
høye som enheten, må denne installeres i en avstand på minst (se
Figur  4C  eller  4D).  Hvis  hindringen  er  høyere,  må  enheten
installeres i en avstand fra disse på minst (se Figur 4E eller 4F).

Hvis enheten installeres uten at man overholder anbefalte
minimums avstander fra vegger og/eller vertikale hindre, kan det
forekomme en blanding av resirkulering av varm luft og/eller
utilstrekkelig lufttilførsel til den luftkjølte kondensatoren. Dette kan
føre til redusert kapasitet og effektivitet.
Uansett vil mikroprosessoren gjøre det mulig for enheten å
tilpasse seg nye driftsvilkår og gi maksimal kapasitet under
tilgjengelig forhold, selv om avstanden er mindre enn anbefalt.
Dette gjelder ikke hvis driftsvilkårene svekker personlig sikkerhet
og enhetens funksjonsstabilitet.
Når man plasserer to eller flere enheter ved siden av hverandre,
råder man til å opprettholde en avstand på minst (se Figur 4G eller
4H) mellom kondensatorbatteriene.
Vennligst ta kontakt med produsentens representant for andre
løsninger.

Lydvern
Når  lydnivået  krever  spesiell  kontroll,  må  man  være  svært  nøye
når  enheten  isoleres  fra  basen  ved  hjelp  av  egnede
vibrasjonshindrende  elementer  (levert  som  tilleggsutstyr).  Det  må
også  installeres  fleksible  forbindelser  på  de  hydrauliske
koblingene.

Vannrør
Rørene  må  ha  et  lavest  mulig  antall  albustykker  og  minst  mulig
vertikale  retningsendringer.  På  denne  måten  reduseres
installasjonskostnadene  betraktelig  og  systemets  prestasjon
forbedres.
Vannsystemet må være utstyrt med:
1.  Vibreringshindrende  fester  for  å  redusere  overføringen  av

vibrasjoner til strukturene.

2.  Avstengingsventil

for å isolere enheten fra vannsystemet

under serviceinngrep.

3.  Manuell eller automatisk luftventilasjon ved systemets høyeste

punkt; dreneringsanordning ved systemets laveste punkt.

4.  Hverken  evaporator  eller  anordning  for  varmegjenvinning  må

være plassert ved enhetens høyeste punkt.

5.  En egnet anordning som klarer å opprettholde det hydrauliske

systemet under trykk (ekspansjonsbeholder, osv.).

6.  Målere  for  vanntemperatur  og  trykk  som  hjelper  operatøren

under drift og service.
